小型ミラーホルダ ロック付き (F58N)
- 通常単価(税別)
- 7,940円～10,590円
- 税込単価
- 8,734円～11,649円
非常にコンパクトな光学用ホルダー。【特長】・φ30mm（直径30mm）までの小...
詳細情報を確認する商品情報
小型ミラーホルダ（ロック付き） F58Nの仕様
F58N-30-2の外観
F58N-30F-1の外観
※本製品は本来自立しません。
アオリ軸の固定について
装置組み込みの場合等では、位置調整後の固定をしなければならない場合がある。
このミラーホルダは、装置組み込みを想定してアオリロックナットが付属。ロック時の位置ズレはあるが、その後の安定性は優れている。
接着タイプ
- 接着剤を用いることで、大小限らず、光軸と素子設置面が許容する範囲の素子を、ストレスなく取付けることが可能。
- 高強度の固定を行いたい場合は、体積変化の少ないエポキシ樹脂系接着剤がお勧め。
また両面粘着テープを用いれば、強力で脱着可能な固定が可能。
3点支持タイプ
- 素子側面を3点で保持するため、素子交換が容易にでき便利。
- 素子受けピンの位置を変更することで、20mm～30mmの素子を固定可能。
F58N-30-1の外形図（接着タイプ）
F58N-30-2の外形図（接着タイプ）
F58N-30F-1（3点支持タイプ）
F58N-30F-2（3点支持タイプ）
| 型式 | ホルダ高さH［mm］ | 使用ミラー径［φmm］ | 使用ミラー厚［mm］ |
|---|---|---|---|
| F58N-30-1 | 30 | ～30 | - |
| F58N-30F-1 | 30 | ～30 | - |
| F58N-30-2 | 30 | 20～30 | 5～ |
| F58N-30F-2 | 30 | 20～30 | 5～ |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,940円 ( 8,734円 ) | 5日目 |
9,710円 ( 10,681円 ) | 在庫品1日目当日出荷可能 |
8,820円 ( 9,702円 ) | 5日目 |
10,590円 ( 11,649円 ) | 5日目 |
詳細情報
基本情報
非常にコンパクトな光学用ホルダー。
【特長】
・φ30mm（直径30mm）までの小型ミラーを固定できる。
・2軸のアオリ（θy,θz）の微調を行うホルダーである。
・接着式、3点支持式ともに、ロッドタイプとロッドなしタイプがある。
・ロッドなしタイプでは、M3ねじ、またはM6ねじにて固定できる。
・アオリ微調ノブはP=0.5mmでロックナットにより固定できる。
・機器組み込みに有効である。
【用途】
・光学実験。
・光学関連装置組込み。

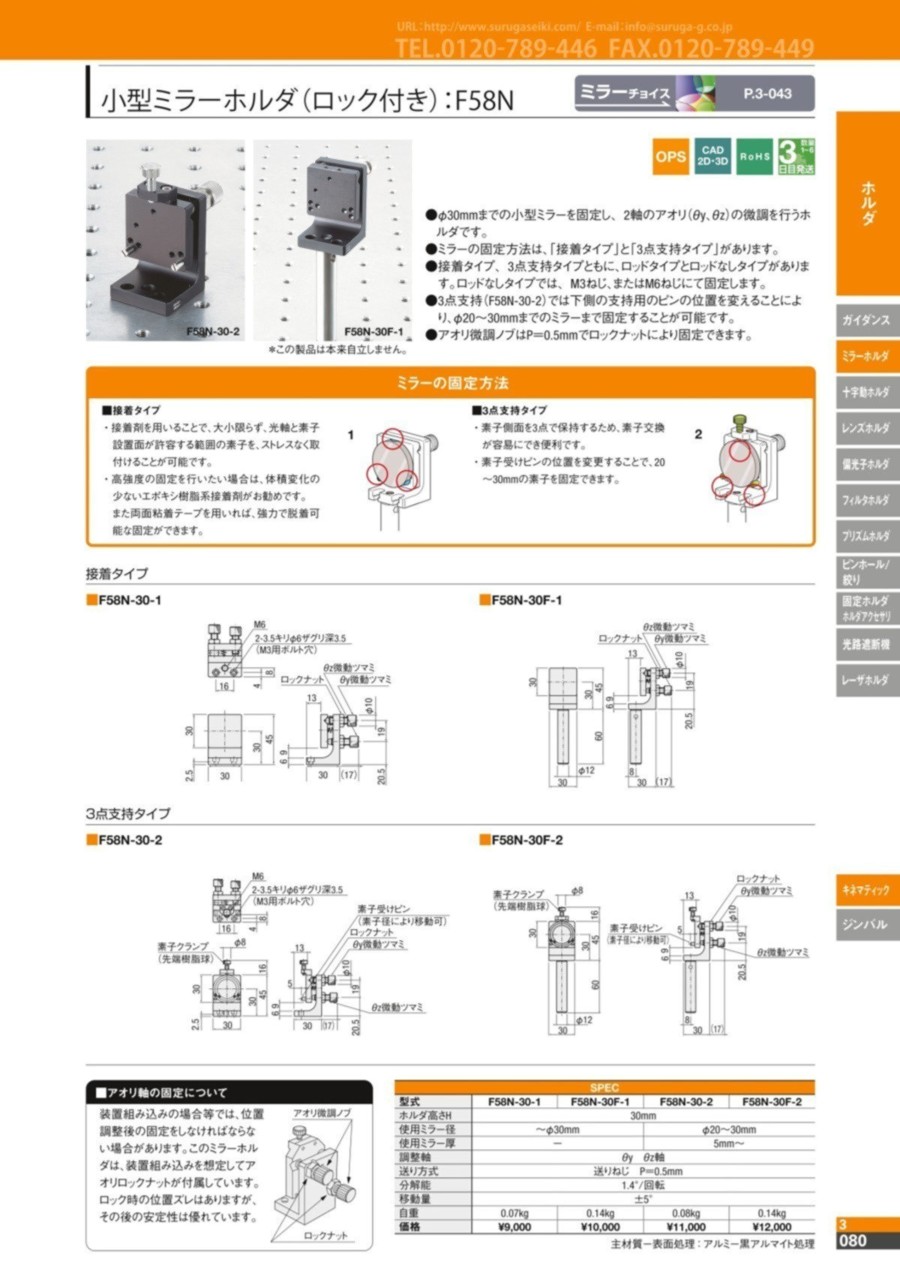

カタログ
