小型ブレッドボード(A65)
- 通常単価(税別)
- 17,650円～54,710円
- 税込単価
- 19,415円～60,181円
光学系を簡単にユニット化することが可能なブレッドボード。【特長】・ラインナップ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

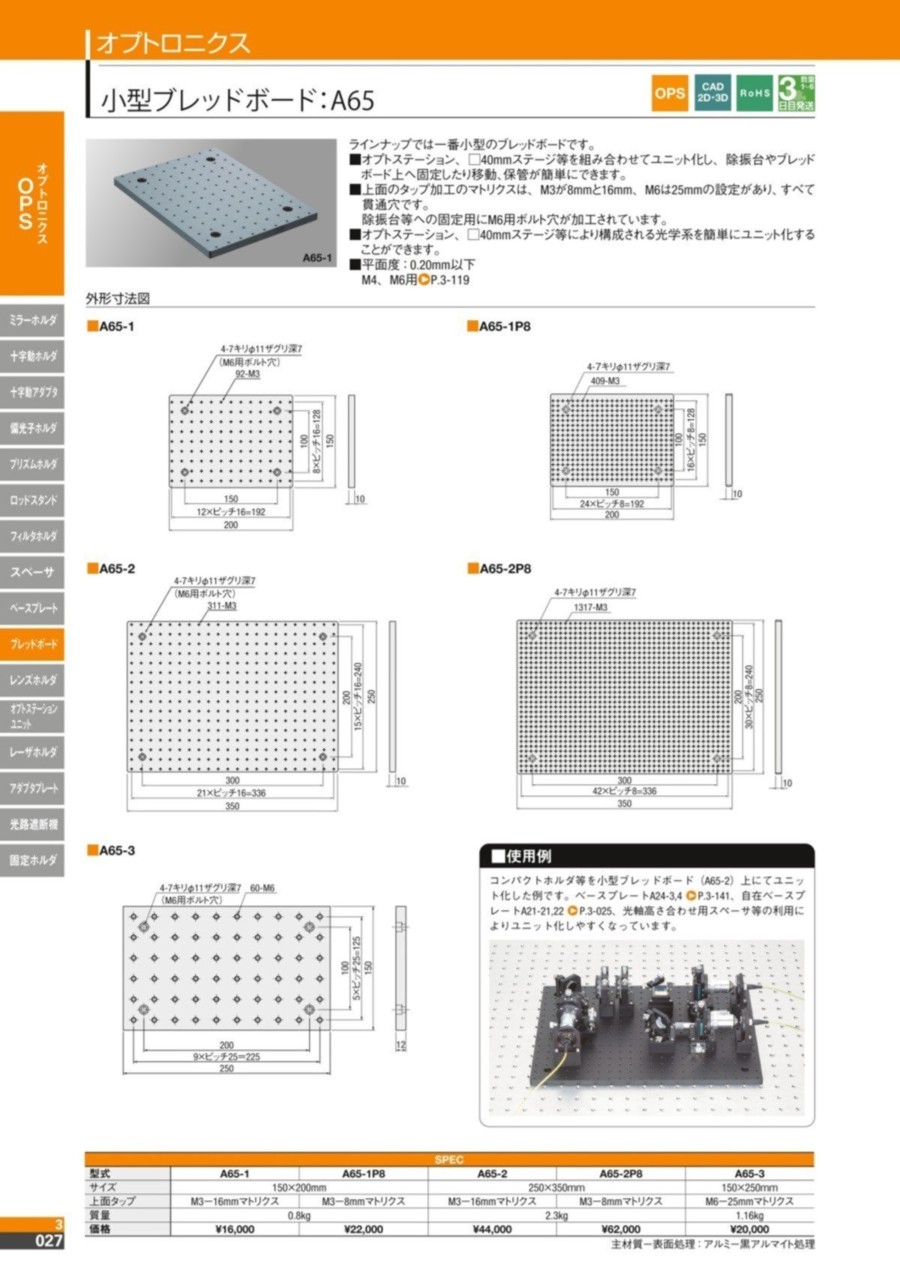

OPS 小型ブレッドボード A65の仕様
A65の外観
オプトステーション、40mmステージ等により構成される光学系を簡単にユニット化することが可能。
コンパクトホルダ等を小型ブレッドボード（A65-2）上にてユニット化した例。
ベースプレートA24-3,4、自在ベースプレートA21-21,22、光軸高さ合わせ用スペーサ等の利用によりユニット化しやすくなっている。
A65-1P8の外形図
A65-2の外形図
A65-2P8の外形図
A65-3の外形図
| 型式 | サイズ［mm］ | 上面タップ | 質量［kg］ |
|---|---|---|---|
| A65-1P8 | 150×200 | M3-8マトリクス | 0.8 |
| A65-2 | 250×350 | M3-16マトリクス | 2.3 |
| A65-2P8 | 250×350 | M3-8マトリクス | 2.3 |
| A65-3 | 150×250 | M6-25マトリクス | 1.16 |
詳細情報
基本情報
光学系を簡単にユニット化することが可能なブレッドボード。
【特長】
・ラインナップでは一番小型のブレッドボード。
・オプトステーション、40mmステージ等を組み合わせてユニット化。
・除振台やブレッドボード上へ固定したり移動、保管が簡単に可能。
・上面のタップ加工のマトリクスは、M3が8mmと16mm、M6は25mmの設定がある。
・すべて貫通穴。
・除振台等への固定用にはM6用ボルト穴が加工されている。
・平面度：0.20mm以下。
【用途】
・光学実験。
