メカニカル部品技術窓口
十字動ホルダ □60タイプ (F02)
- 通常単価(税別)
- 24,710円～37,060円
- 税込単価
- 27,181円～40,766円
各種アダプタを保持、固定可能な光学用ホルダー。【特長】・微動部にP=0.5mm...
詳細情報を確認する- 種類
- 十字動ホルダ
- 微動方式
- 送りねじ P=0.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

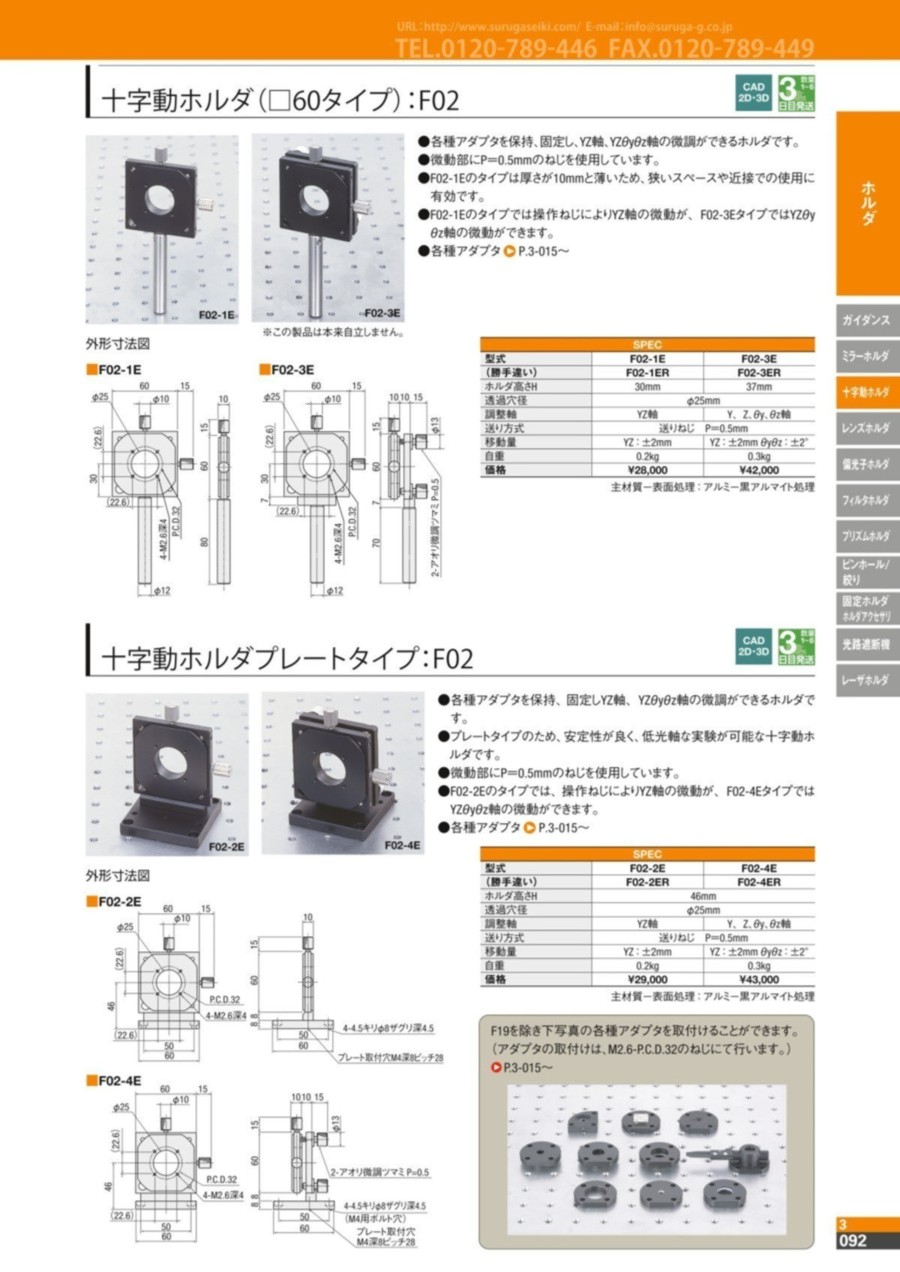

十字動ホルダ（□60タイプ） F02の仕様
F02-1Eの外観
※本製品は本来自立しません。
F02-3Eの外観
※本製品は本来自立しません。
F02-1Eの外形図
F02-3Eの外形図
| 型式 | ホルダ高さH［mm］ | 透過穴径 | 調整軸 |
|---|---|---|---|
| F02-1E | 30 | φ25 | YZ軸 |
| F02-1ER | 30 | φ25 | YZ軸 |
| F02-3E | 37 | φ25 | Y、Z、θy、θz軸 |
| F02-3ER | 37 | φ25 | Y、Z、θy、θz軸 |
詳細情報
基本情報
各種アダプタを保持、固定可能な光学用ホルダー。
【特長】
・微動部にP=0.5mmのねじを使用。
・F02-1Eのタイプは厚さが10mmと薄いため、狭いスペースや近接での使用に有効。
・F02-1Eのタイプでは、操作ねじによりYZ軸の微動が可能。
・F02-4Eタイプでは、Yzθyθz軸の微動が可能。
【用途】
・光学実験。
・光学関連装置組込み。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
