光軸高さ合わせ用スペーサ□40(A50)
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,760円～2,782円
- 税込単価
- 1,936円～3,060円
光軸を合わせるための□40mmのベースプレート。【特長】・設定された光軸に対し...
詳細情報を確認する
未確定：候補が15型番あります。
商品情報

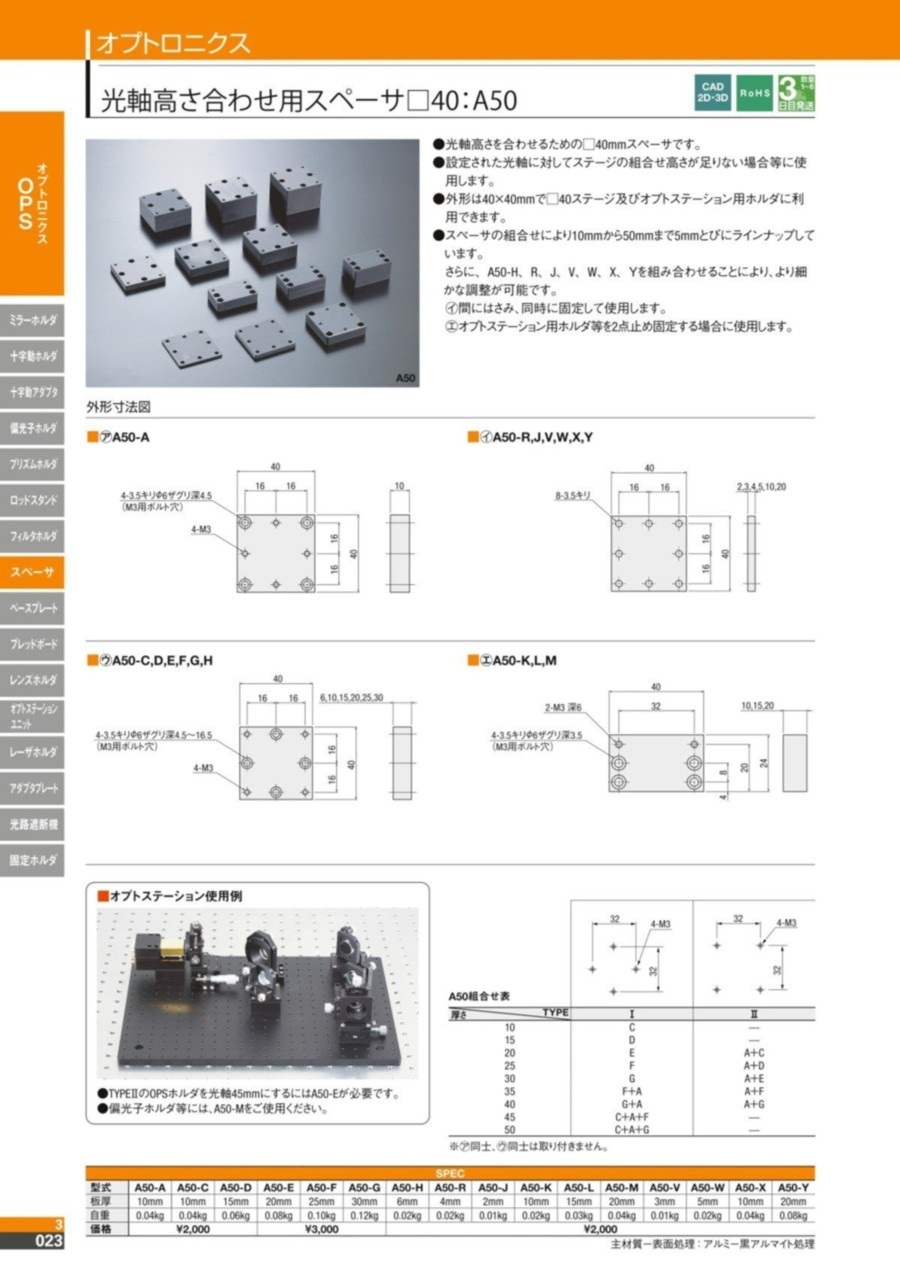

OPS 光軸高さ合わせ用スペーサ□40 A50の仕様
A50の外観
スペーサの組合せにより10mmから50mmまで5mmとびにラインナップ。さらに、A50-H,R,J,V,W,X,Yを組み合わせることにより、より細かな調整が可能。
ア）間にはさみ、同時に固定して使用。
イ）オプトステーション用ホルダ等を2点止め固定する場合に使用。
（ア）A50-Aの外形図
（イ）A50-R,J,V,W,X,Yの外形図
（ウ）A50-C,D,E,F,G,Hの外形図
（エ）A50-K,L,Mの外形図
オプトステーション使用例
- TYPEIIのOPSホルダを光軸45mmにするにはA50-Eが必要。
- 偏光子ホルダ等には、A50-Mを使用。
A50組合せ表
- ※ （ア）同士、（ウ）同士は取り付きません。
| 型式 | 主材質-表面処理 | 板厚［mm］ | 自重［kg］ |
|---|---|---|---|
| A50-A | アルミ-黒アルマイト処理 | 10 | 0.04 |
| A50-C | アルミ-黒アルマイト処理 | 10 | 0.04 |
| A50-D | アルミ-黒アルマイト処理 | 15 | 0.06 |
| A50-E | アルミ-黒アルマイト処理 | 20 | 0.08 |
| A50-F | アルミ-黒アルマイト処理 | 25 | 0.10 |
| A50-G | アルミ-黒アルマイト処理 | 30 | 0.12 |
| A50-H | アルミ-黒アルマイト処理 | 6 | 0.02 |
| A50-J | アルミ-黒アルマイト処理 | 2 | 0.01 |
| A50-K | アルミ-黒アルマイト処理 | 10 | 0.02 |
| A50-L | アルミ-黒アルマイト処理 | 15 | 0.03 |
| A50-M | アルミ-黒アルマイト処理 | 20 | 0.04 |
| A50-R | アルミ-黒アルマイト処理 | 4 | 0.02 |
| A50-V | アルミ-黒アルマイト処理 | 3 | 0.01 |
| A50-W | アルミ-黒アルマイト処理 | 5 | 0.02 |
| A50-X | アルミ-黒アルマイト処理 | 10 | 0.04 |
| A50-Y | アルミ-黒アルマイト処理 | 20 | 0.08 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
2,782円 ( 3,060円 ) | 在庫品1日目当日出荷可能 |
2,782円 ( 3,060円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 6日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,760円 ( 1,936円 ) | 6日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,848円 ( 2,033円 ) | 4日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 6日目 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
光軸を合わせるための□40mmのベースプレート。
【特長】
・設定された光軸に対してステージの組合せ高さが足りない場合等に使用。
・外形は40×40mmで□40ステージ及びオプトステーション用ホルダに利用可能。
【用途】
・光学実験。
