光学ベンチ用キャリア(A11/A19)
- 通常単価(税別)
- 7,060円～8,820円
- 税込単価
- 7,766円～9,702円
通常出荷日：在庫品1日目当日出荷可能
光学ベンチのキャリア。【特長】・光学ベンチ用キャリアに積載する荷重は、偏荷重や集中荷重を避ける。・キャ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
光学ベンチ用キャリア（A10用） A11-22／40／60／80の仕様
光学ベンチ用キャリア（A10用）の外観
光学ベンチ比較
| 光学レール | A16 | A18 | A10 | A10 |
|---|---|---|---|---|
| キャリア | A17 | A19 | A11 | A11 |
| ベースキャリア | - | - | A11-3 | A11-3 |
| ベース | - | - | A21-5（ベースプレート） | A22-10（マグネットベース） |
光軸高さを設定する際の参考。
各ベンチ、キャリアを組み合わせた場合のキャリア上面部までの高さは左図のとおり。A16、A18は抵光軸タイプ。
A10はベースプレート、マグネットベースにより除振台の任意位置に配置可能。
A11-22の外形図
A11-40の外形図
A11-60の外形図
A11-80の外形図
| 型式 | 自重［kg］ | 主材質 | 表面処理 |
|---|---|---|---|
| A11-22 | 0.13 | アルミ | 黒アルマイト処理 |
| A11-40 | 0.18 | アルミ | 黒アルマイト処理 |
| A11-60 | 0.23 | アルミ | 黒アルマイト処理 |
| A11-80 | 0.28 | アルミ | 黒アルマイト処理 |

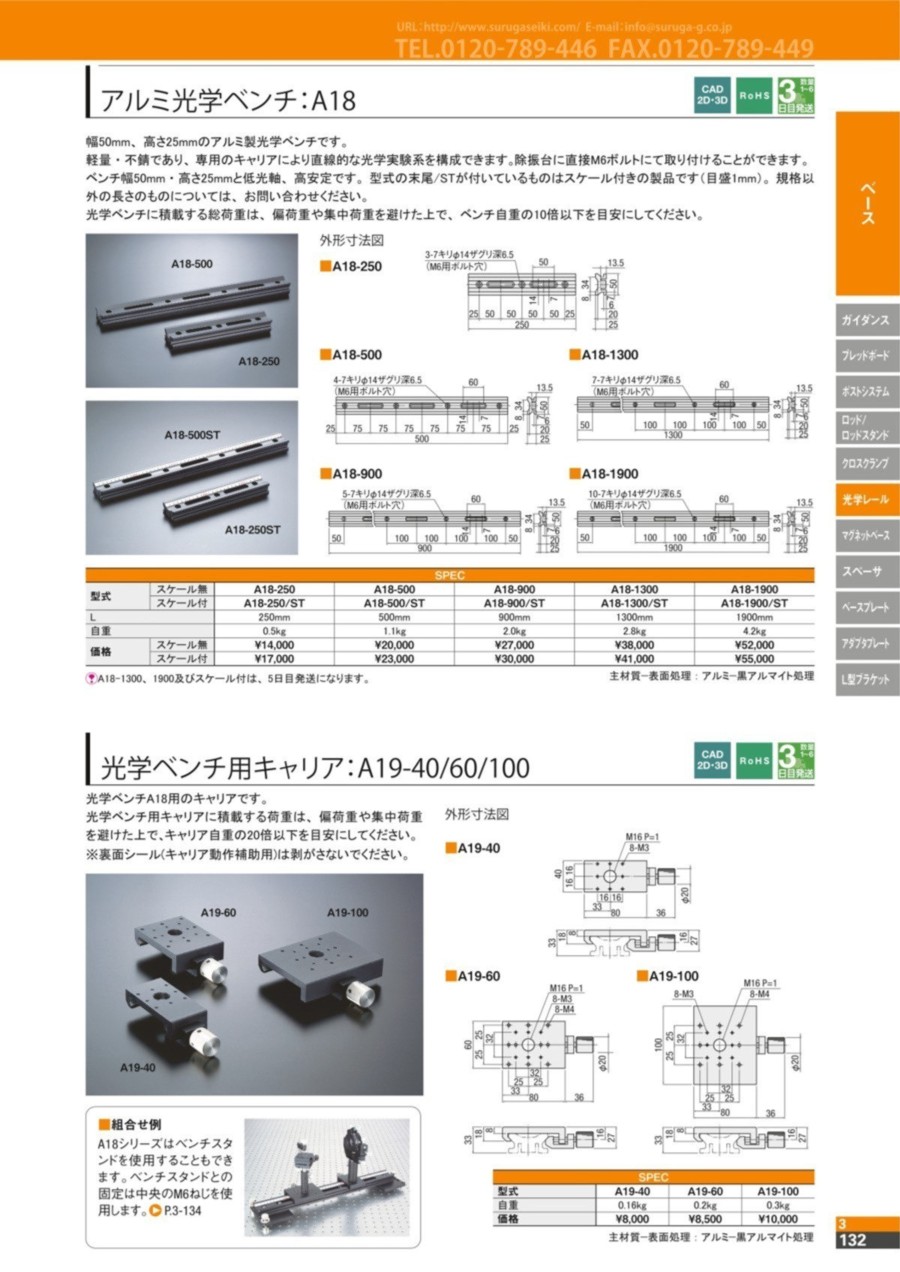

光学ベンチ用キャリア（A18用） A19-40／60／100の仕様
光学ベンチ用キャリア（A18用）の外観
組合せ例
A18シリーズはベンチスタンドを使用することも可能。ベンチスタンドとの固定は中央のM6ねじを使用する。
A19-40の外形図
A19-60の外形図
A19-100の外形図
| 型式 | 自重［kg］ | 材質 | 表面処理 |
|---|---|---|---|
| A19-40 | 0.16 | アルミ | 黒アルマイト処理 |
| A19-60 | 0.2 | アルミ | 黒アルマイト処理 |
| A19-100 | 0.3 | アルミ | 黒アルマイト処理 |
