駿河精機

偏光プリズムホルダ(F65/F543/F544)

カタログ |

通常単価(税別): 16,760円～37,060円

税込単価: 18,436円～40,766円

通常出荷日：4日目

偏光プリズム、グラントムソンプリズム等の筒型プリズムを保持、回転（θx）に使用するホルダ。【特長】・回...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

よく一緒に見られています

通常出荷日：6 日目

よく一緒に見られています

通常出荷日：6 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

偏光プリズムホルダ F65の仕様

F65-1～3Nはクランプをゆるめることにより手動による360°の粗動が可能。
F65-4～6Nはクランプをゆるめた状態では手動による360°の粗動が、クランプを締めるとマイクロメータヘッドにより±4°の微調が可能。

※ 表記以外のプリズムサイズを使用される場合は、お問い合わせください。

F65の外観

F65-1N,2N,3Nの外形図

F65-4N,5N,6Nの外形図

型式	ホルダ高さH［mm］	ホルダ幅L	プリズムサイズ外径
F65-1N	28.5	27	15.75
F65-2N	28.5	32.5	18.9
F65-3N	28.5	39.5	22.1
F65-4N	30	27	15.75
F65-5N	30	32.5	18.9
F65-6N	30	39.5	22.1

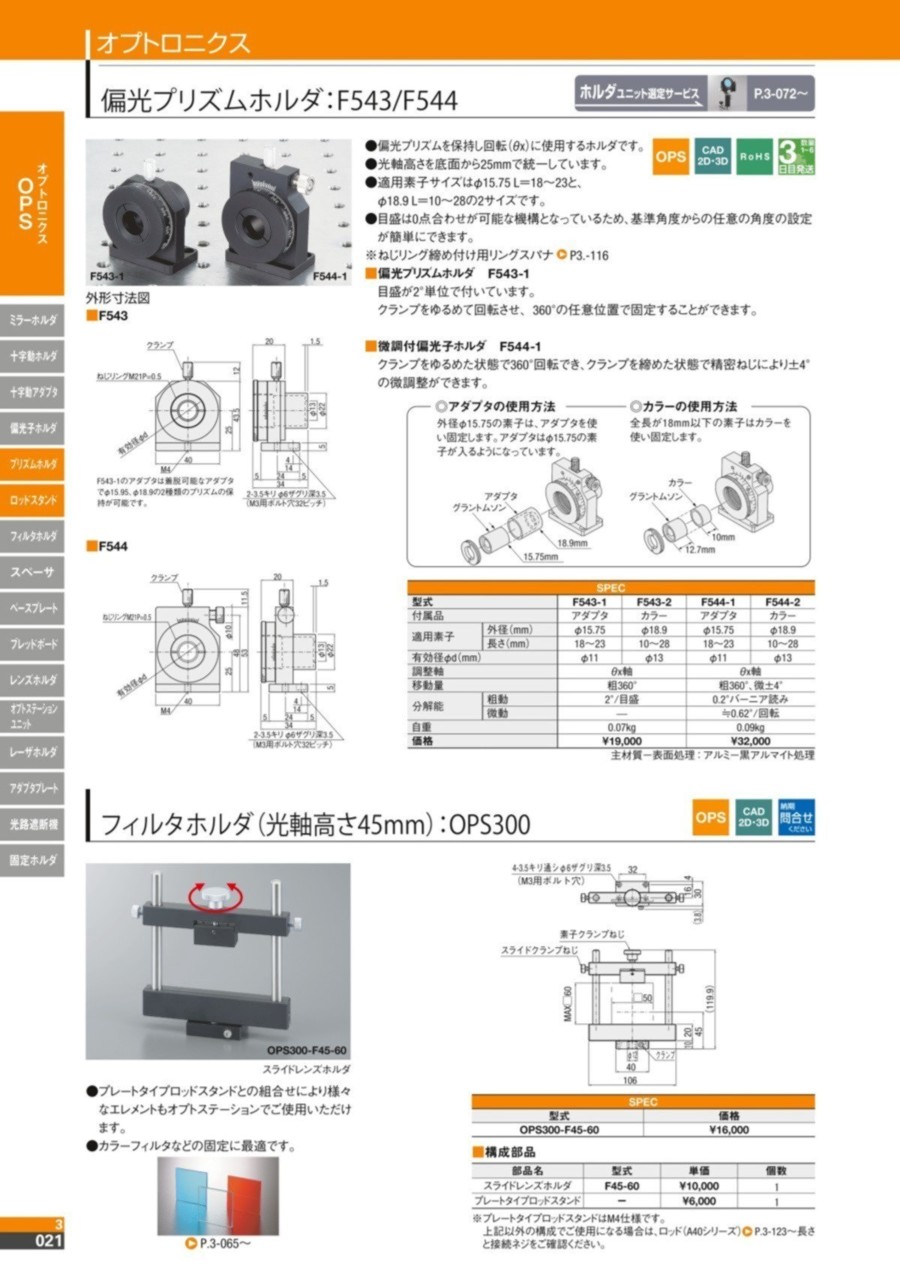

OPS 偏光プリズムホルダ F543／F544

光軸高さを底面から25mmで統一。
適用素子サイズはφ15.75（外径15.75mm）L＝18～23と、φ18.9（外径18.9mm）L＝10～28の2サイズ。
目盛は0点合わせが可能な機構となっているため、基準角度からの任意の角度の設定が簡単に可能。

※ ねじリング締め付け用リングスパナ P3.-116

F543／F544の外観

偏光プリズムホルダ F543-1
目盛が2°単位。
クランプをゆるめて回転させ、360°の任意位置で固定することが可能。
微調付偏光子ホルダ F544-1
クランプをゆるめた状態で360°回転でき、クランプを締めた状態で精密ねじにより±4°の微調整が可能。

F543の外形図
F543-1のアダプタは着脱可能なアダプタでφ15.95（外径15.95mm）、φ18.9（外径18.9mm）の2種類のプリズムの保持が可能。

F544の外形図

アダプタの使用方法
φ15.75（外径15.75mm）の素子は、アダプタを使い固定。アダプタはφ15.75（外径15.75mm）の素子が入るようになっている。

カラーの使用方法
全長が18mm以下の素子はカラーを使い固定。

型式	付属品	適用素子外径［φmm］	適用素子長さ［mm］
F543-1	アダプタ	15.75	18～23
F543-2	カラー	18.9	10～28
F544-1	アダプタ	15.75	18～23
F544-2	カラー	18.9	10～28

型番リスト

表示件数

型番

円型光学素子サイズ（最大値）

(φ)

ホルダー高さ

(mm)

ホルダー幅

(mm)

移動量

RoHS?

最小発注数量

15.75	28.5	27	360°	10	1個
18.9	28.5	32.5	360°	10	1個
22.1	28.5	39.5	360°	10	1個
15.75	30	27	粗360°微±4°	10	1個
18.9	30	32.5	粗360°微±4°	10	1個
22.1	30	39.5	粗360°微±4°	10	1個
15.75	-	-	粗360°	10	1個
18.9	-	-	粗360°	10	1個
15.75	-	-	粗360°微±4°	10	1個
18.9	-	-	粗360°微±4°	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,180円 ( 23,298円 )	4日目
21,180円 ( 23,298円 )	4日目
21,180円 ( 23,298円 )	4日目
37,060円 ( 40,766円 )	4日目
37,060円 ( 40,766円 )	4日目
37,060円 ( 40,766円 )	4日目
16,760円 ( 18,436円 )	4日目
16,760円 ( 18,436円 )	4日目
28,240円 ( 31,064円 )	4日目
28,240円 ( 31,064円 )	4日目

詳細情報

基本情報

基本情報

偏光プリズム、グラントムソンプリズム等の筒型プリズムを保持、回転（θx）に使用するホルダ。
【特長】
・回転の目盛は0点合わせ機構付き。
・基準角度からの任意の角度の設定が簡単に可能。
【用途】
・光学実験。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
偏光子ホルダ(F62)
各種偏光子の保持・固定用ホルダ。0点合わせ機構付きで任意の角度設定が可能。
駿河精機
偏光子プリズム用アダプタ(F69)
偏光プリズム等を保持し、素子径Φ30用の偏光子ホルダに取り付け可能。
駿河精機
微調付き偏光子ホルダ(F63)
θx軸微調整可能な、0点合わせ機構付き偏光子ホルダ。偏光プリズム用アダプタ、F69取付可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
