位置調整プレート(A50)
商品情報
位置調整プレート A50の仕様
ステージのストロークより大きい光軸高さの調整及び位置の調整をする場合に、上下あるいは左右にずらして取り付けて調整することが可能。
□40mm、φ60mm（直径60mm）ステージ等、4‐M3 32mmピッチのねじ穴を持つものに使用可能。
A50-1の外観
A50-1の外形図
ステージのストロークより大きい光軸高さの調整及び位置の調整をする場合に、上下あるいは左右にずらして取り付けて調整することが可能。
□60mm、φ85mm（直径85mm）ステージ等、4‐M4 50mmピッチのねじ穴を持つものに使用可能。
A50‐2の外観
A50‐2の外形図
ステージのストロークより大きい光軸高さの調整及び位置の調整をする場合に、上下あるいは左右にずらして取り付けて調整することが可能。
A50‐3とA50‐2はM4用ボルト穴の位置が違う。
用途にあわせて選択。□60mm、φ85mm（直径85mm）ステージ等、4‐M4 50mmピッチのねじ穴を持つものに使用可能。
光学ベンチ、キャリア上に高分解能ステージ等をのせる場合に使用することにより、光軸をベンチ中心位置にほぼ合わせることが可能。
A50‐3の外観
A50‐3の外形図
| 型式 | 自重［kg］ | 主材質 | 表面処理 |
|---|---|---|---|
| A50-1 | 0.06 | アルミ | 黒アルマイト処理 |
| A50-2 | 0.17 | アルミ | 黒アルマイト処理 |
| A50-3 | 0.17 | アルミ | 黒アルマイト処理 |
詳細情報
基本情報
各種ステージに対応した位置調整プレート。
【特長】
・ステージのストロークより大きい光軸高さの調整及び位置の調整。
・光軸高さの調整及び位置の調整をする場合に、上下あるいは左右にずらして取り付けて調整することが可能。
【用途】
・光学実験。

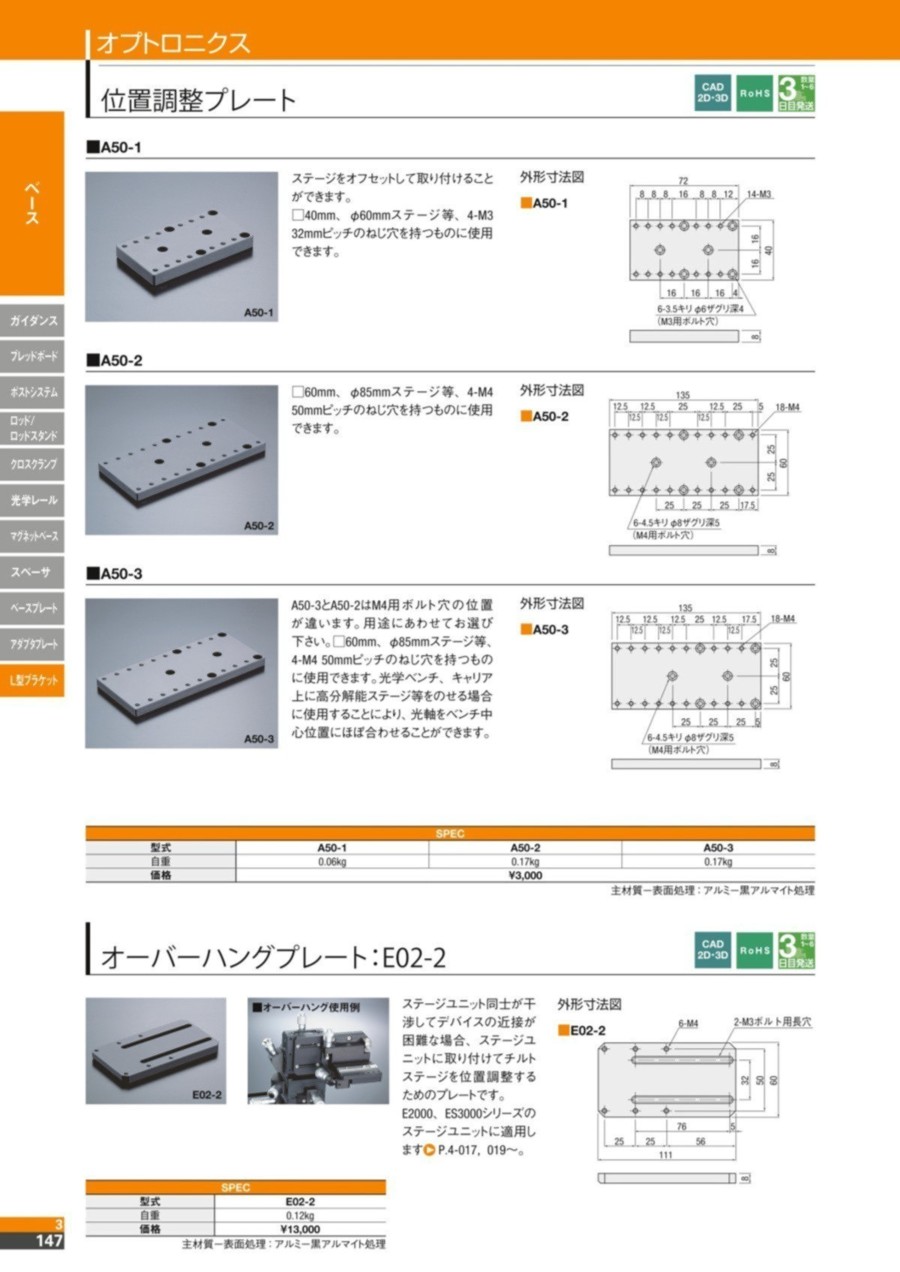

カタログ
