駿河精機

両凹レンズ S54

カタログ |

通常単価(税別): 3,530円～5,092円

税込単価: 3,883円～5,601円

通常出荷日：3日目

BK7製の両凹レンズ。【特長】・負の焦点距離を持ち、光線を広げる。・平凹レンズと比較し、焦点距離を短く...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：3 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

両凹レンズ S54の仕様

S54の外観

S54の外形図

ホルダチョイス。
芯出しレンズホルダ FJ513A。

高安定性。
ナット長を延長し安定性向上。

優れた操作性。
操作ノブ径が大きく手で回しやすい。
六角レンチで多方向から操作可能。

製品仕様

材質	BK7
外径公差（直径）φD	-0.1～+0mm
中心厚公差tc	±0.2mm
焦点距離公差f	±2%
偏芯	3分以内
設計波長	587.6nm
屈折率	1.5168（λ=587.6nm）

型式	φD［mm］	φf［mm］	φfb［mm］
S54-10-10	10	-10	-10.33
S54-10-20	10	-20	-20.38
S54-10-30	10	-30	-30.35
S54-10-40	10	-40	-40.34
S54-10-60	10	-60	-60.65
S54-10-80	10	-80	-80.66
S54-10-100	10	-100	-100.65
S54-20-20	20	-20	-20.33
S54-20-30	20	-30	-30.32
S54-20-40	20	-40	-40.34
S54-20-60	20	-60	-60.65
S54-20-80	20	-80	-80.66
S54-20-100	20	-100	-100.65
S54-30-30	30	-30	-30.65
S54-30-40	30	-40	-40.65
S54-30-50	30	-50	-50.65
S54-30-60	30	-60	-60.65
S54-30-70	30	-70	-70.66
S54-30-80	30	-80	-80.66
S54-30-90	30	-90	-90.66
S54-30-100	30	-100	-100.65

型番リスト

表示件数

型番

直径

(φ)

焦点距離 f

(mm)

RoHS?

最小発注数量

20	-20	10	1個
20	-30	10	1個
20	-40	10	1個
30	-30	10	1個
30	-40	10	1個
30	-50	10	1個
30	-100	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,530円 ( 3,883円 )	3日目
3,530円 ( 3,883円 )	3日目
3,530円 ( 3,883円 )	3日目
4,850円 ( 5,335円 )	3日目
4,850円 ( 5,335円 )	3日目
5,092円 ( 5,601円 )	3日目
3,880円 ( 4,268円 )	3日目

詳細情報

基本情報

基本情報

BK7製の両凹レンズ。
【特長】
・負の焦点距離を持ち、光線を広げる。
・平凹レンズと比較し、焦点距離を短くすることが可能。
・反射防止膜付はなし。
【用途】
・光学実験。
・光学関連装置組込み。

カタログ

商品TOP

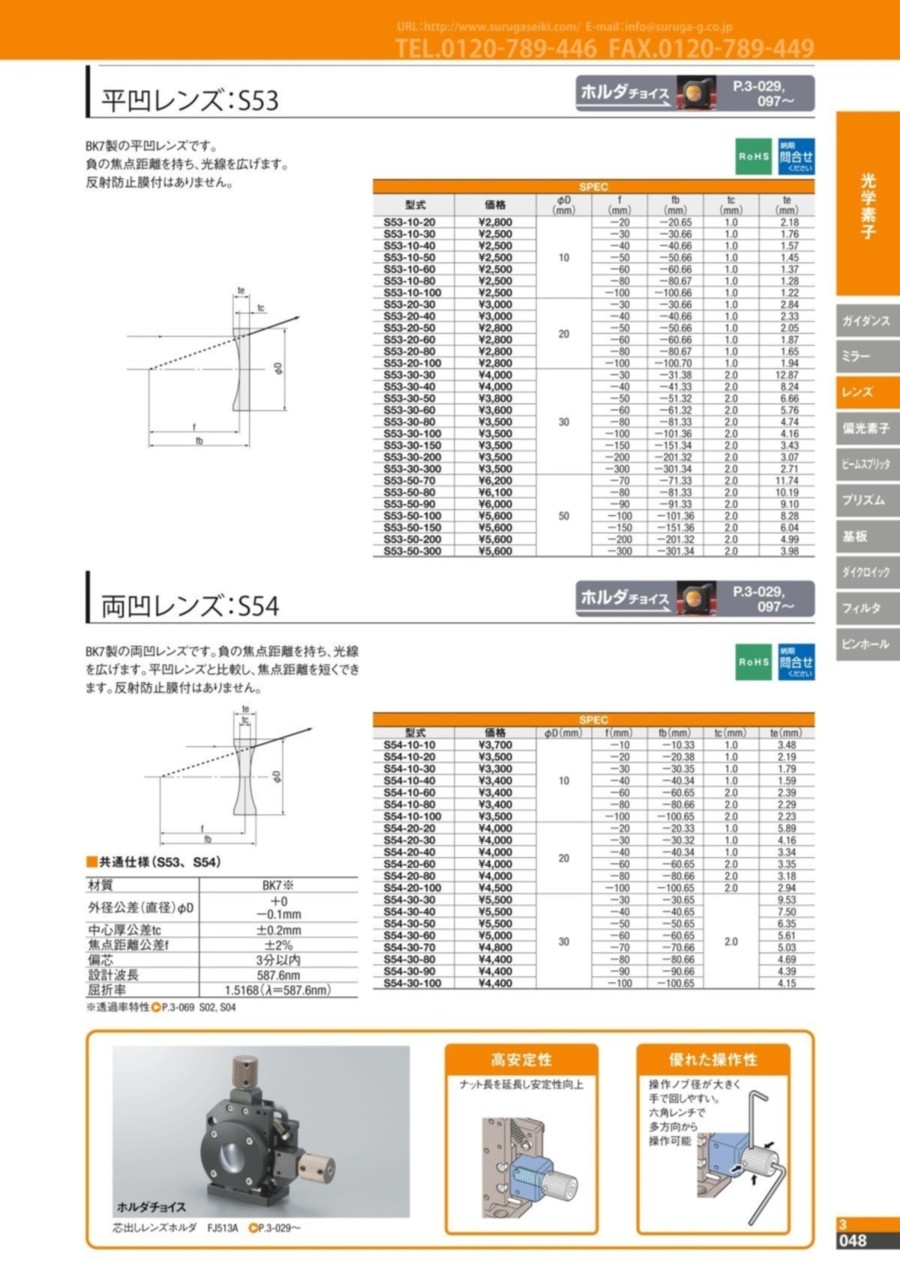

カタログ (見開き版)

商品担当おすすめ

駿河精機
レンズ用アダプタ(F510A)
十字動ホルダ取付用レンズアダプタ。適用レンズサイズΦ10～25.4mmまでの全5種類。
駿河精機
高剛性十字動ホルダ(F504/FJ504)
従来比耐荷重4倍、保持力10倍の高剛性モデル。可動部を直接固定可能なダイレクトロック機構付き。
駿河精機
高性能十字動ホルダ(FJ503-40)
高安定性、優れた操作性を実現した、高性能十字動ホルダ。送りネジ方式P=0.25mm。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
