上方操作ミラーホルダ(FM533)
- 通常単価(税別)
- 21,180円～22,940円
- 税込単価
- 23,298円～25,234円
通常出荷日：6日目～7日目
安全性、操作性に優れた上方操作ミラーホルダー。【特長】・φ25（直径25mm）、φ25.4（直径25....
詳細を確認未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

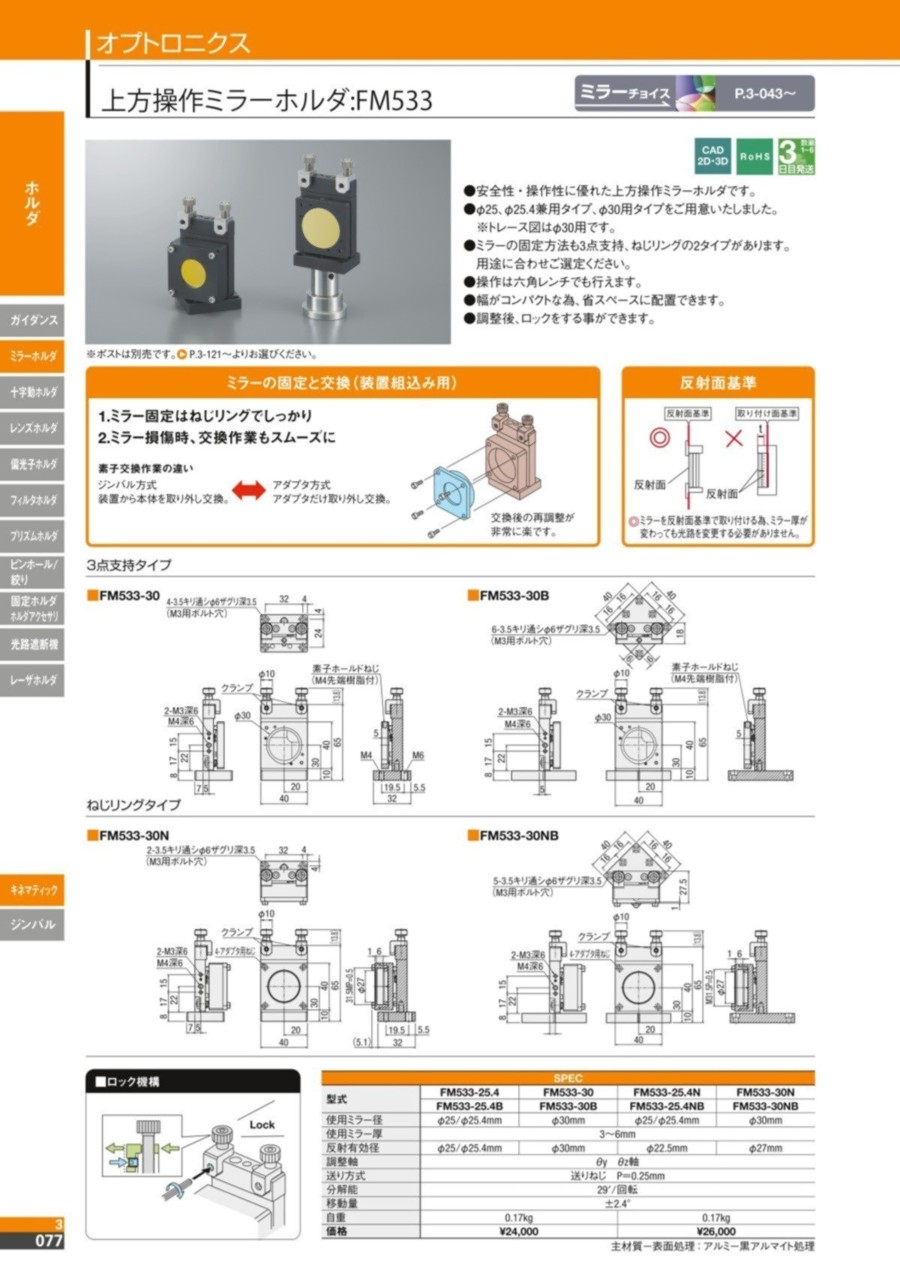

上方操作ミラーホルダ FM533の仕様
FM533の外観
ロック機構
反射面基準
◎ミラーを反射面基準で取り付ける為、ミラー厚が変わっても光路を変更する必要がない。
ミラーの固定と交換（装置組込み用）
- 1.ミラー固定はねじリングでしっかり
- 2.ミラー損傷時、交換作業もスムーズに
FM533-30の外形図
FM533-30Bの外形図
FM533-30Nの外形図
FM533-30NBの外形図
| 型式 | 使用ミラー径［φmm］ | 使用ミラー厚［mm］ |
|---|---|---|
| FM533-25.4 | 25／25.4 | 3～6 |
| FM533-25.4B | 25／25.4 | 3～6 |
| FM533-30 | 30 | 3～6 |
| FM533-30B | 30 | 3～6 |
| FM533-25.4N | 25／25.4 | 3～6 |
| FM533-25.4NB | 25／25.4 | 3～6 |
| FM533-30N | 30 | 3～6 |
| FM533-30NB | 30 | 3～6 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,180円 ( 23,298円 ) | 6日目 |
21,180円 ( 23,298円 ) | 6日目 |
22,940円 ( 25,234円 ) | 6日目 |
22,940円 ( 25,234円 ) | 6日目 |
21,180円 ( 23,298円 ) | 7日目 |
21,180円 ( 23,298円 ) | 6日目 |
22,940円 ( 25,234円 ) | 6日目 |
22,940円 ( 25,234円 ) | 6日目 |
詳細情報
基本情報
安全性、操作性に優れた上方操作ミラーホルダー。
【特長】
・φ25（直径25mm）、φ25.4（直径25.4mm）兼用タイプを用意。
・φ30（直径30mm）用タイプを用意。※トレース図はφ30用。
・ミラーの固定方法も3点支持、ねじリングの2タイプ。用途に合わせ選択可能。
・操作は六角レンチでも可能。
・幅がコンパクトな為、省スペースに配置可能。
・調整後、ロックをする事が可能。
【用途】
・光学実験。
・光学関連装置組込み。
