コンパクト・ミラーホルダ 光軸25mmタイプ(F531)
- 通常単価(税別)
- 10,590円
- 税込単価
- 11,649円
コンパクトな光学用ホルダー。【特長】・オプトステーション用の光軸高さ25mmのミラーホルダー。・素子の...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
OPS コンパクトミラーホルダ（光軸25mmタイプ） F531の仕様
OPS コンパクトミラーホルダ（光軸25mmタイプ）の外観
F531-12.7の外形図
F531-20の外形図
F531-25.4Sの外形図
F531-25.4SCの外形図
F531-12.7Bの外形図
F531-20Bの外形図
F531-25.4SBの外形図
F531-25.4SCBの外形図
アルミミラー
金ミラー
誘電体膜ミラー
左右勝手が可能
45°垂直入射も対応
再現性良く光路の切替が可能。
（再現性参考値：10秒程度）
| 型式 | 使用ミラー径［φmm］ | 使用ミラー厚［mm］ | 反射有効径（φmm） |
|---|---|---|---|
| F531-12.7 | 12.7 | 3～6 | 12.7 |
| F531-20 | 20 | 3～6 | 20 |
| F531-25.4S | 25／25.4 | 3～6 | 25／25.4 |
| F531-12.7B | 12.7 | 3～6 | 12.7 |
| F531-20B | 20 | 3～6 | 20 |
| F531-25.4SB | 25／25.4 | 3～6 | 25／25.4 |
| F531-25.4SC | 25／25.4 | 3～6 | 25／25.4 |
| F531-25.4SCB | 25／25.4 | 3～6 | 25／25.4 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,590円 ( 11,649円 ) | 6日目 |
10,590円 ( 11,649円 ) | 6日目 |
10,590円 ( 11,649円 ) | 6日目 |
10,590円 ( 11,649円 ) | 6日目 |
10,590円 ( 11,649円 ) | 在庫品1日目当日出荷可能 |
10,590円 ( 11,649円 ) | 6日目 |
10,590円 ( 11,649円 ) | 6日目 |
詳細情報
基本情報
コンパクトな光学用ホルダー。
【特長】
・オプトステーション用の光軸高さ25mmのミラーホルダー。
・素子の保持方法は側面からの3点支持と正面から2ヶ所の押えカラー止めの2方法。
・取付けによる素子の歪みが生じないように取付け方法を選択可能。
・F531-25.4SCBは正面カラー止めのみ。
・F531-25.4シリーズは光軸がミラー中心より2mmオフセット。
【用途】
・光学実験。
・光学装置組込み。

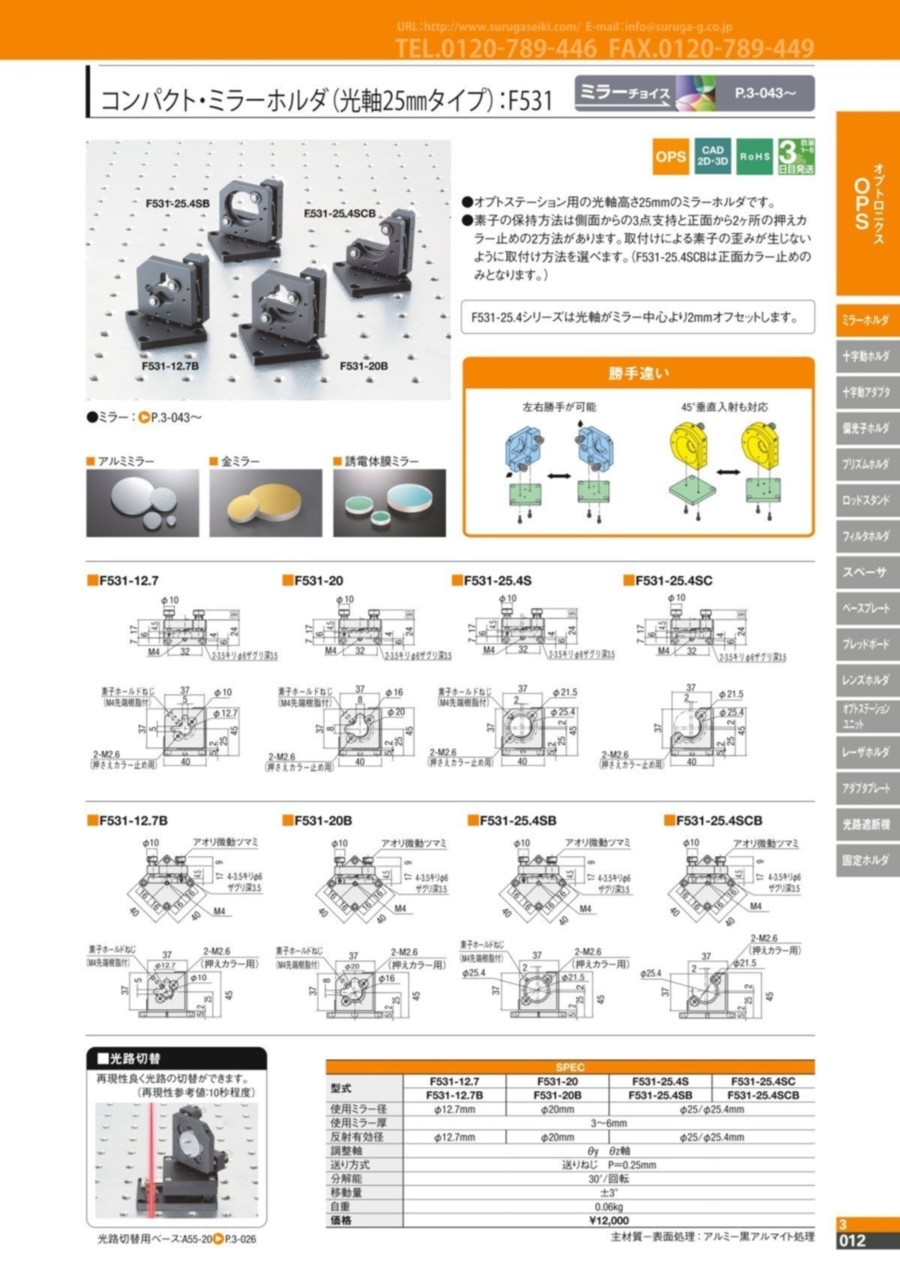

カタログ
