プレート付きロッド(A53)
- 種類
- 関連部品
未確定：候補が2型番あります。
商品情報
製品仕様
プレート付きロッド A53-11の外観
プレート付きロッド A53-11の外形寸法図
プレート付きロッド A53-01の外観
プレート付きロッド A53-01の外形寸法図
| 型式 | A53-01 | A53-11 |
|---|---|---|
| プレート寸法 | 40×40mm | 60×60mm |
| ロッド径 | φ12（直径12mm） | |
| ロッド長さ | 60mm | |
| 自重 | 0.09kg | 0.1kg |
| 上面取付可能タイプ | T-M2A／M3A, C, D | T-M3A, C, D／M4A, C, D |
主材質-表面処理：アルミ-黒アルマイト処理／ステンレス
詳細情報
基本情報
タップ穴の開いたプレートとロッドが組合せされた製品。
【特長】
・プレートは40×40mmと60×60mmの2タイプを用意。
・手動ステージやオプトステーション用ホルダー等を取り付け可能。
・クロスクランプ等に取り付けて自在に配置が可能。
【用途】
・光学実験。

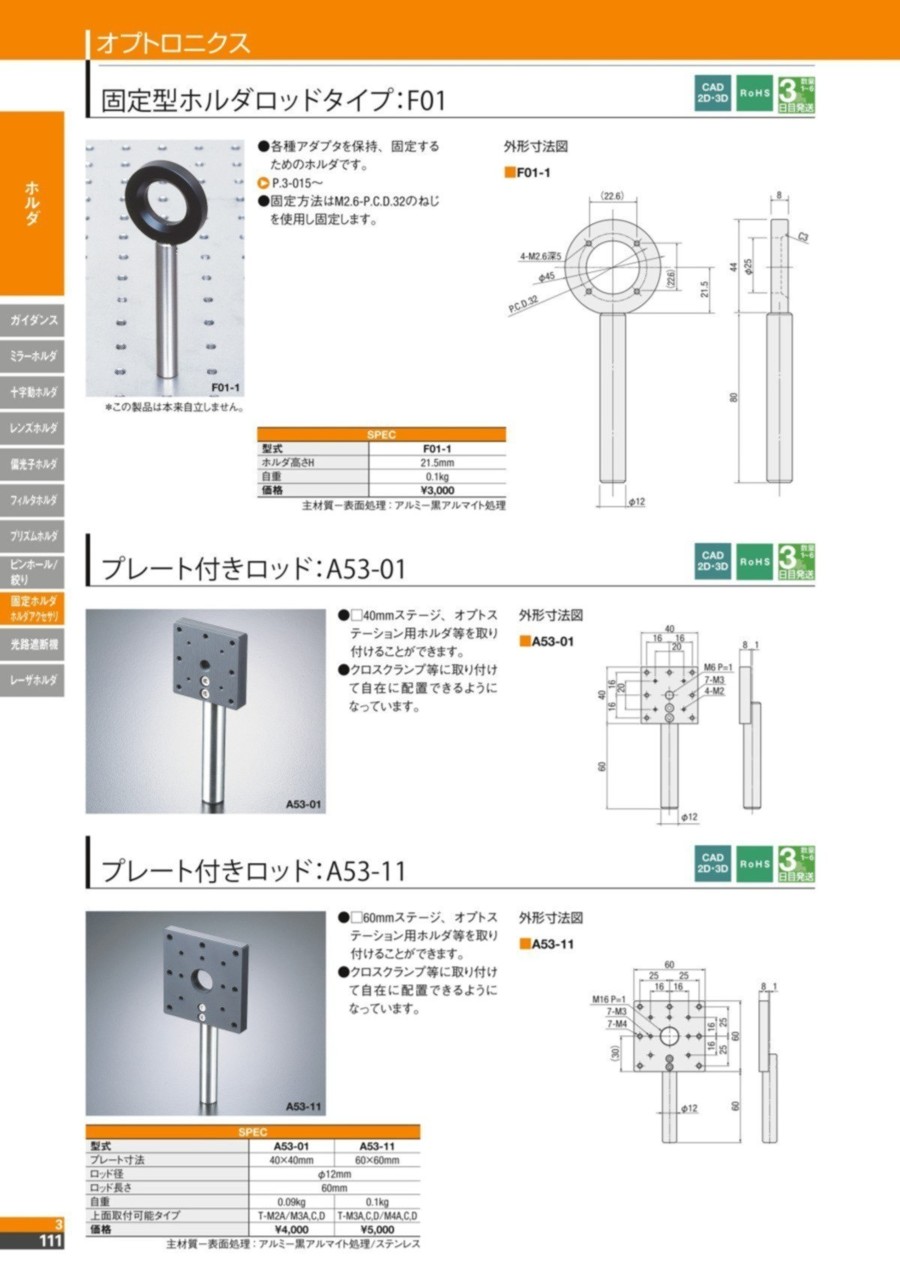

カタログ
商品担当おすすめ
プレート付きロッド(A53)のレビュー
光学実験装置の組み立てに
4
4.02020/12/21
□40mmステージを設置する際に使用しました。
ベースプレートやミニ光学ベンチよりもフレキシブルに□40mmステージ等を...もっと読む
0人が参考にしています。
