駿河精機

ビームステアリングホルダ(F110)

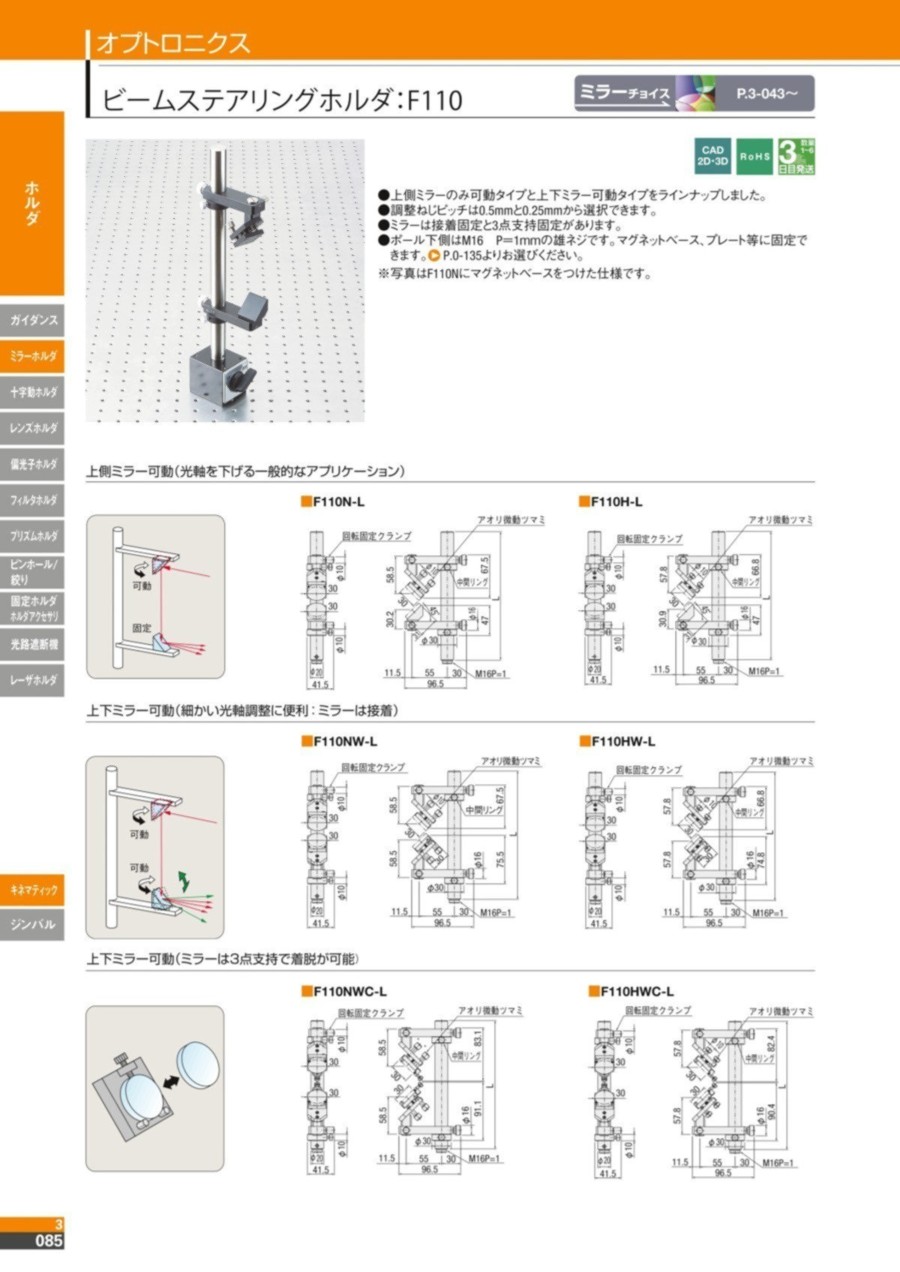

カタログ |

通常単価(税別): 26,471円～38,824円

税込単価: 29,118円～42,706円

通常出荷日：3日目～4日目

上側と下側のミラー可動が可能な光学用ホルダー。【特長】・上側ミラーのみ可動タイプと上下ミラー可動タイプ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ビームステアリングホルダ F110の仕様

F110の外観

F110N-Lの外形図

F110H-Lの外形図

F110NW-Lの外形図

F110HW-Lの外形図

F110NWC-Lの外形図

F110HWC-Lの外形図

上側ミラー可動（光軸を下げる一般的なアプリケーション）

上下ミラー可動（細かい光軸調整に便利）

上下ミラー可動（ミラー3点クランプで脱着が可能）

光軸高さの目安

（単位：mm）

型式				F110N-L	F110H-L	F110NW-L	F110HW-L	F110NWC-L	F110HWC-L
ボール長さ	200	MAX	A	141	142	141	142	141	142
	200	MIN	A	66	66	94	93	116	115
	300	MAX	A	241	242	241	242	241	242
	300	MIN	A	66	66	94	93	116	115
	400	MAX	A	341	342	341	342	341	342
	400	MIN	A	66	66	94	93	116	115
MIN			B	41	41	69	68	69	68
上下近接			C	25	25	25	25	47	47

A MAX 上側ミラーホルダをプール上限に取り付けた際の光軸高さ
A MIN 下側ミラーホルダをポール怪訝に取り付けたとき上側ミラーホルダの下限時光軸高さ
B MIN 下側ミラーホルダをポール下限に取り付けた際の光軸高さ
上下近接C 上側、下側それぞれのミラーホルダが近接できる最小値

使用方法
ビームステアリングホルダはいろいろな方向にミラーを向けることができますので上のようなさまざまなビームステアリングが可能。

型式	ホルダ高さ	使用ミラー厚［mm］	使用ミラー径［φmm］
F110N-L	41	-	～30
F110H-L	41	-	～30
F110NW-L	69	-	～30
F110HW-L	68	-	～30
F110NWC-L	69	5～	20～30
F110HWC-L	68	5～	20～30

型番リスト

表示件数

型番

有効径

(φ)

微動方式

ポール長さ

(mm)

ホルダー高さ

(mm)

円型光学素子サイズ詳細

(φ)

RoHS?

最小発注数量

～30	送りねじ(P=0.25mm)	200	41	～30	10	1個
～30	送りねじ(P=0.25mm)	400	41	～30	10	1個
～30	送りねじ(P=0.25mm)	200	68	～30	10	1個
～30	送りねじ(P=0.25mm)	300	68	～30	10	1個
～30	送りねじ(P=0.25mm)	400	68	～30	10	1個
20～30	送りねじ(P=0.25mm)	200	68	20～30	10	1個
20～30	送りねじ(P=0.25mm)	300	68	20～30	10	1個
20～30	送りねじ(P=0.5mm)	400	68	20～30	10	1個
～30	送りねじ(P=0.5mm)	200	41	～30	10	1個
～30	送りねじ(P=0.5mm)	300	41	～30	10	1個
～30	送りねじ(P=0.5mm)	400	41	～30	10	1個
～30	送りねじ(P=0.5mm)	200	69	～30	10	1個
～30	送りねじ(P=0.5mm)	300	69	～30	10	1個
20～30	送りねじ(P=0.5mm)	300	69	20～30	-	1個
20～30	送りねじ(P=0.5mm)	400	69	20～30	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,353円 ( 30,088円 )	4日目
27,353円 ( 30,088円 )	4日目
37,059円 ( 40,765円 )	4日目
37,059円 ( 40,765円 )	4日目
37,059円 ( 40,765円 )	4日目
38,824円 ( 42,706円 )	4日目
38,824円 ( 42,706円 )	4日目
38,824円 ( 42,706円 )	4日目
26,471円 ( 29,118円 )	4日目
26,471円 ( 29,118円 )	4日目
26,471円 ( 29,118円 )	4日目
35,294円 ( 38,823円 )	4日目
35,294円 ( 38,823円 )	4日目
37,059円 ( 40,765円 )	3日目
37,059円 ( 40,765円 )	4日目

詳細情報

基本情報

基本情報

上側と下側のミラー可動が可能な光学用ホルダー。
【特長】
・上側ミラーのみ可動タイプと上下ミラー可動タイプをラインナップ。
・調整ねじピッチは0.5mmと0.25mmから選択可能。
・ミラーは接着固定と3点支持固定がある。
・ポール下側はM16P=1mmの雄ネジ。
・マグネットベース、プレート等に固定可能。
【用途】
・光学実験。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
角型ミラーホルダ(F53)
角型ミラー、フィルタ、投影板等を固定可能。ホルダ幅は、60㎜／100㎜の2種類。
駿河精機
コンパクト・ミラーホルダ光軸25mmタイプ(F531)
素子の保持方法は、側面3点支持と正面2か所押えカラー止めの2方法から選択可。
駿河精機
小型ミラーホルダロック付き (F58N)
2軸のアオリ調整が可能。固定方法は、接着と3点支持の2タイプ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
