ハーフインチミラーホルダ(FM536-12.7)
- 通常単価(税別)
- 10,590円～12,350円
- 税込単価
- 11,649円～13,585円
φ12.7（直径12.7mm）（ハーフインチ）専用の光学用ホルダー。【特長】・...
詳細情報を確認する商品情報

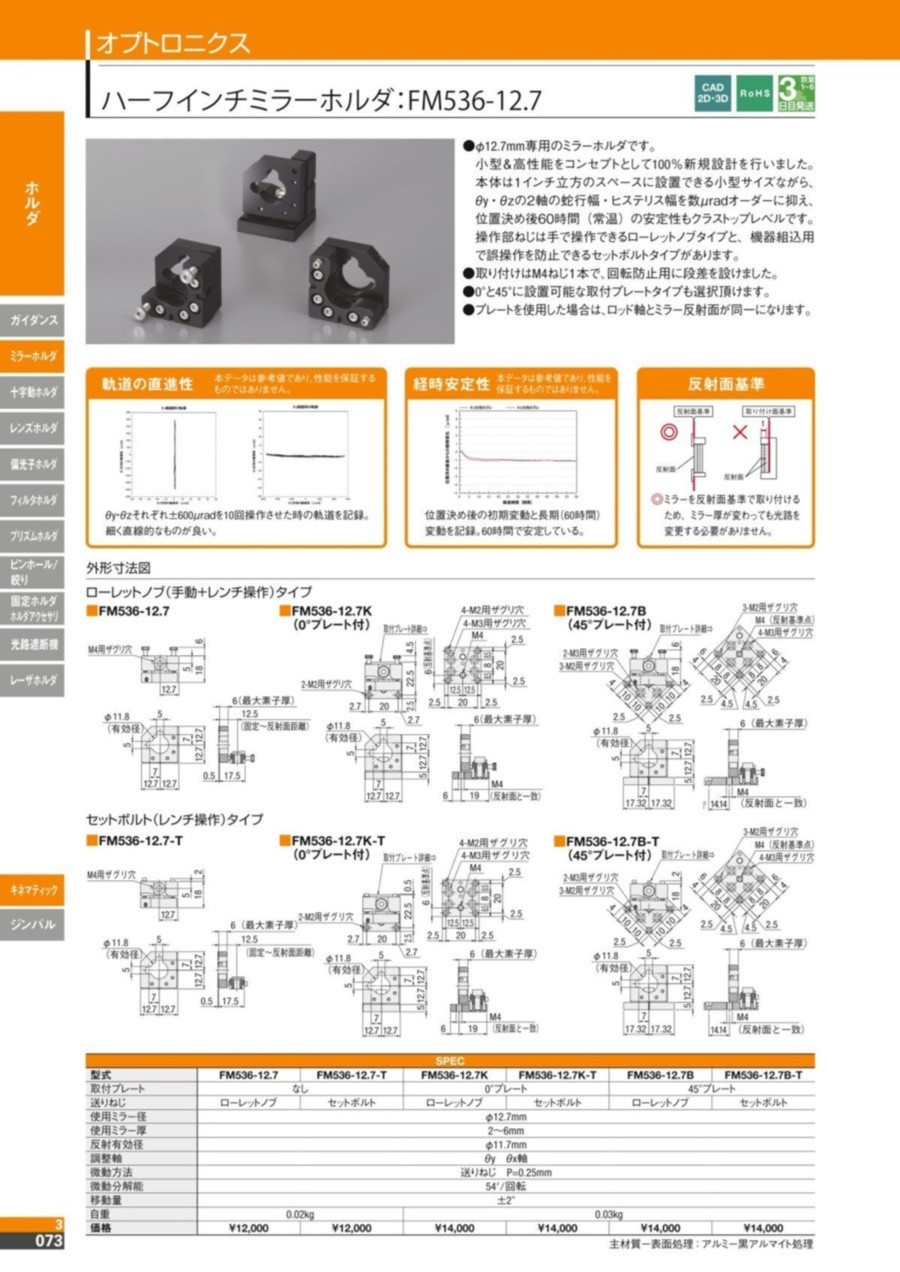

ハーフインチミラーホルダ FM536-12.7の仕様
FM536-12.7の外観
- ※ 操作部ねじは手で操作できるローレットノブタイプと、機器組込用で誤操作を防止できるセットボルトタイプがあります。
起動の直進性
θy・θzそれぞれ±600μradを10回操作させた時の軌道を記録。
細く直線的なものが良い。
※本データは参考値であり、性能を保証するものではありません。
経時安定性
位置決め後の初期変動と長期（60時間）変動を記録。60時間で安定している。
※本データは参考値であり、性能を保証するものではありません。
反射面基準
ミラーを反射面基準で取り付けるため、ミラー厚が変わっても光路を変更する必要がない。
FM536-12.7の外形図
FM536-12.7K（0°プレート付）の外形図
FM536-12.7B（45°プレート付）の外形図
FM536-12.7Tの外形図
FM536-12.7K-T（0°プレート付）の外形図
FM536-12.7B-T（45°プレート付）の外形図
| 型式 | 取付プレート | 送りねじ | 使用ミラー径［φmm］ |
|---|---|---|---|
| FM536-12.7 | なし | ローレットノブ | 12.7 |
| FM536-12.7-T | なし | セットボルト | 12.7 |
| FM536-12.7K | 0°プレート | ローレットノブ | 12.7 |
| FM536-12.7K-T | 0°プレート | セットボルト | 12.7 |
| FM536-12.7B | 45°プレート | ローレットノブ | 12.7 |
| FM536-12.7B-T | 45°プレート | セットボルト | 12.7 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,590円 ( 11,649円 ) | 4日目 |
10,590円 ( 11,649円 ) | 4日目 |
12,350円 ( 13,585円 ) | 3日目 |
12,350円 ( 13,585円 ) | 4日目 |
12,350円 ( 13,585円 ) | 4日目 |
12,350円 ( 13,585円 ) | 4日目 |
詳細情報
基本情報
φ12.7（直径12.7mm）（ハーフインチ）専用の光学用ホルダー。
【特長】
・小型＆高性能をコンセプトとして100%新規設計。
・本体は1インチ立方のスペースに設置できる小型サイズ。
・θy、θzの2軸の蛇行幅、ヒステリス幅を数μradオーダーに抑えた。
・位置決め後60時間（常温）の安定性もクラストップレベル。
・取り付けはM4ねじ1本で、回転防止用に段差を設けた。
・0°と45°に設置可能な取付プレートタイプも選択可能。
・プレートを使用した場合は、ロッド軸とミラー反射面が同一。
【用途】
・光学実験。
