ダイクロイックフィルタ S76
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
S76-TCの仕様・寸法情報
材質
白板(B270相当品)光学研磨品
厚み(mm)
2
種類
シアン透過フィルター
-
-
商品情報
ダイクロイックフィルタ S76の仕様
S76の外観
色分解のイメージ図
製品仕様
| 形状 | 丸形 |
|---|---|
| 材質 | 白板（B270相当品）光学研磨品 |
| 外径 | φ50mm |
| 外径公差 | +0／-0.2mm |
| 厚み | 2.0mm |
| 厚み公差 | ±0.1mm |
| 外周仕上げ | 系面取り、こば擦り |
| 膜付き有効 | 中心φ47mm以上 |
S76-TBの透過率特性データ（θ=0°）
| 入射角 | θ=0° |
|---|---|
| 透過 | T400～470nm≧90% |
| 半値 | T495±10nm=50% |
| 透過 | T530～700nm≦1% |
青透過フィルタ：S76-TB
S76-TGの透過率特性データ（θ=0°）
| 入射角 | θ=0° |
|---|---|
| 透過 | T400～460nm≦1% |
| 半値 | T505±10nm=50% |
| 透過 | T530～555nm≧90% |
| 半値 | T585±10nm=50% |
| 透過 | T630～700nm≦1% |
緑透過フィルタ：S76-TG
S76-TRの透過率特性データ（θ=0°）
| 入射角 | θ=0° |
|---|---|
| 透過 | T400～570nm≦1% |
| 半値 | T610±10nm=50% |
| 透過 | T640～700nm≧92% |
赤透過フィルタ：S76-TR
S76-TYの透過率特性データ（θ=0°）
| 入射角 | θ=0° |
|---|---|
| 透過 | T400～475nm≦1% |
| 半値 | T520±10nm=50% |
| 透過 | T550～700nm≧92% |
イエロー透過フィルタ：S76-TY
S76-TMの透過率特性データ（θ=0°）
| 入射角 | θ=0° |
|---|---|
| 透過 | T420～470nm≧85% |
| 半値 | T500±10nm=50% |
| 透過 | T535～570nm≦2% |
| 半値 | T610±10nm=50% |
| 透過 | T640～700nm≧85% |
マゼンタ透過フィルタ：S76-TM
S76-TCの透過率特性データ（θ=0°）
| 透過 | θ=0° |
|---|---|
| 半値 | T400～560nm≧90% |
| 透過 | T590±10nm=50% |
| 入射角 | T640～700nm≦1% |
シアン透過フィルタ：S76-TC
| 型式 | 形状 | 材質 | 外径φ（mm） |
|---|---|---|---|
| S76-TB | 丸形 | 白板（B270相当品）光学研磨品 | 50 |
| S76-TG | 丸形 | 白板（B271相当品）光学研磨品 | 50 |
| S76-TR | 丸形 | 白板（B272相当品）光学研磨品 | 50 |
| S76-TY | 丸形 | 白板（B273相当品）光学研磨品 | 50 |
| S76-TM | 丸形 | 白板（B274相当品）光学研磨品 | 50 |
| S76-TC | 丸形 | 白板（B275相当品）光学研磨品 | 50 |
詳細情報
基本情報
より効率的に色分解や色合成が可能なダイクロイックフィルタ。
【特長】
・青、緑、赤の三原色、その補色である、イエロー・マゼンタ・シアンを、効率よく透過させるフィルタ。
【用途】
・光学実験。
・光学装置組込み。

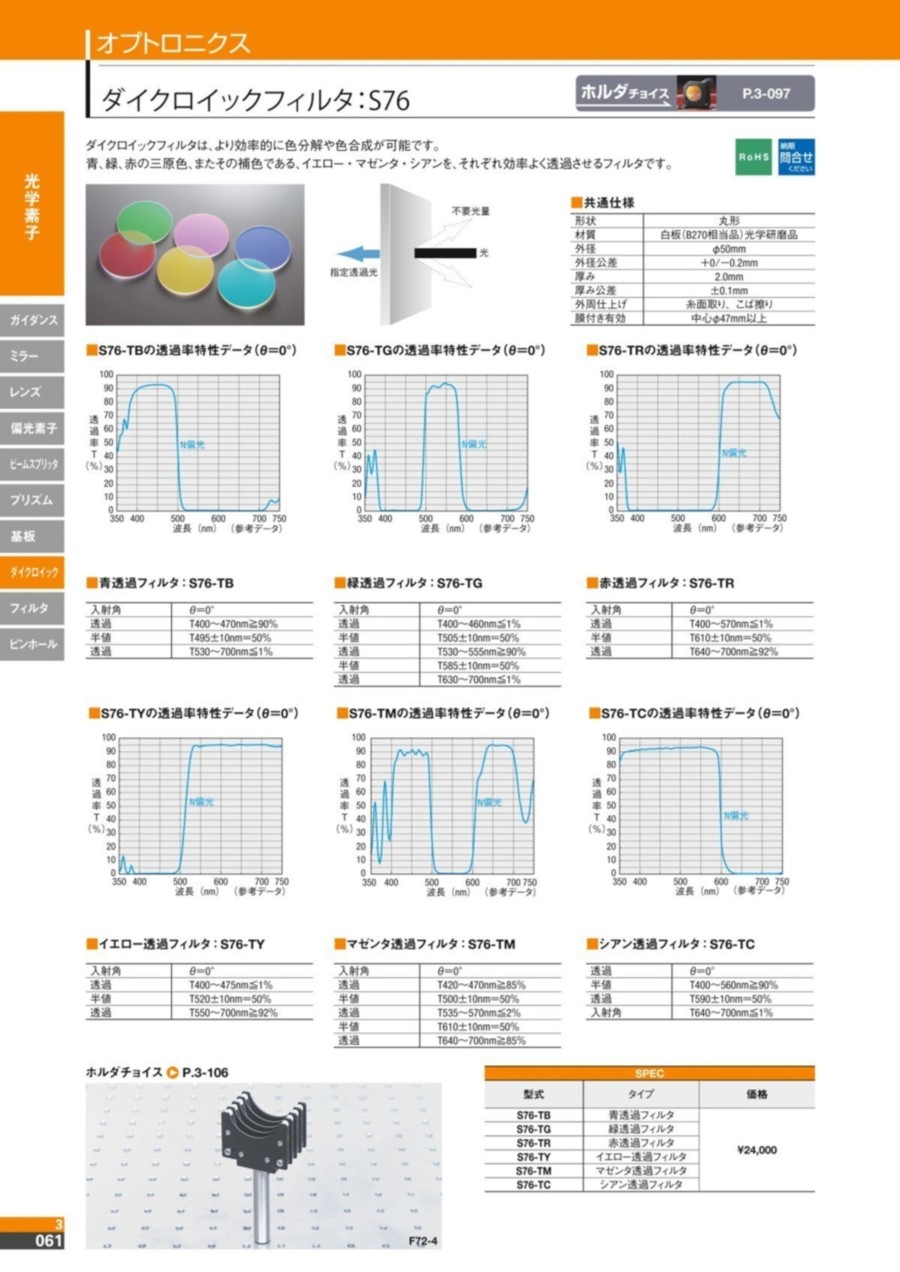

カタログ
