駿河精機

シャープカットフィルタ（可視）

カタログ |

通常単価(税別): 6,530円

税込単価: 7,183円

通常出荷日：3日目

短波長側の光を吸収し、長波長側の光を透過させるフィルター。【特長】・カラーフィルタには4種類を用意。・...

カラーフィルター(S76)の一部商品は、材料費等の高騰により2020年7月1日ご注文分より価格改定いたします。

よく一緒に見られています

通常出荷日：3 日目

よく一緒に見られています

通常出荷日：3 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

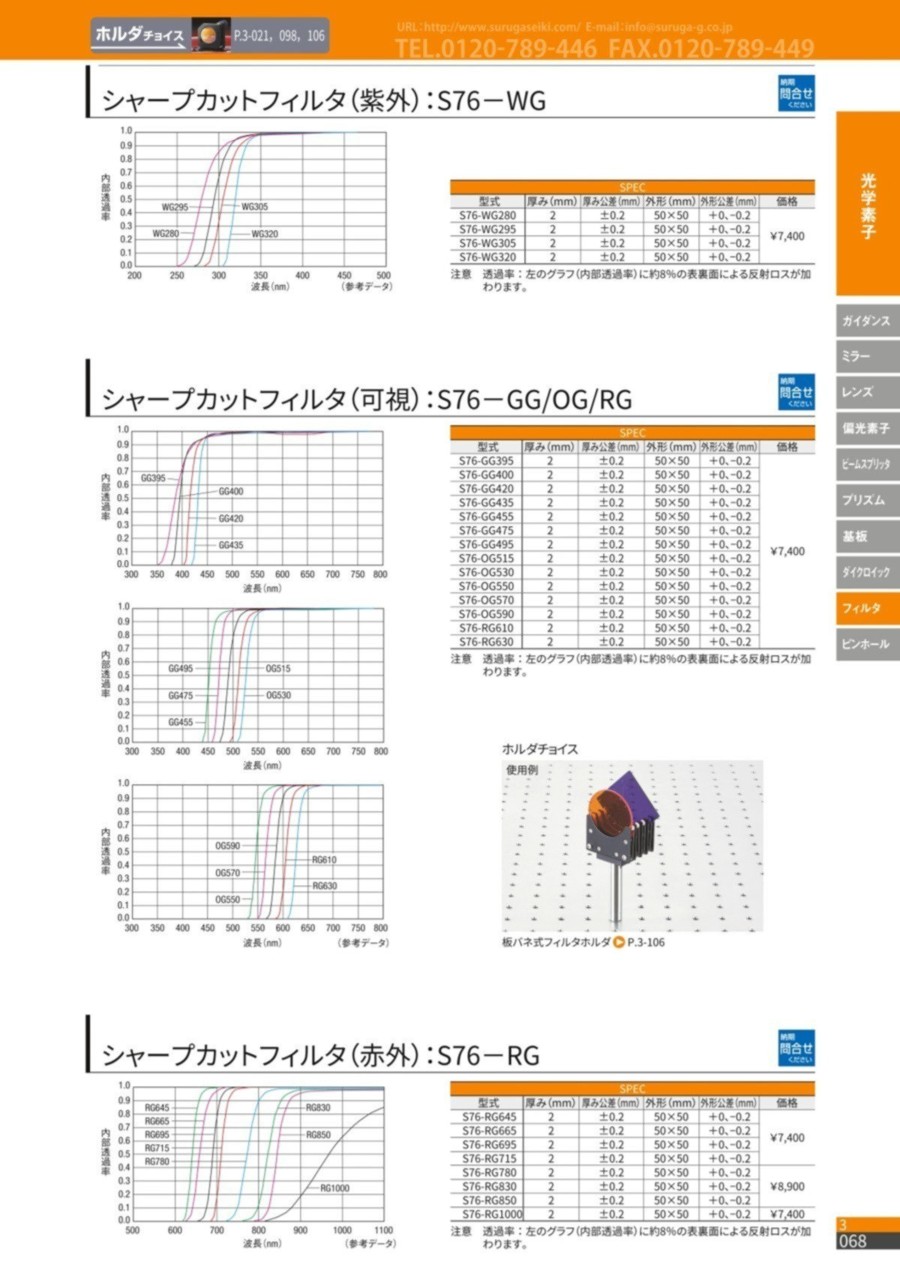

シャープカットフィルタ（可視） S76-GG／OG／RGの仕様

カラーフィルタの外観

S76-GG／OG／RGの外形図

フィルタを単体又は複数組み合わせることにより、連続スペクトルあるいは近接した数本のスペクトルから希望するスペクトルを分離して取り出すことが可能。

製品仕様

形状	正方形
外形	50×50mm
外形公差	+0～-0.2mm
厚み公差	±0.2mm

S76-GGの内部透過率

S76-OGの内部透過率

S76-RGの内部透過率

※ フィルタの分光透過率において透過性が72%以上となる波長値と5%以下となる波長値の間隔を波長傾斜幅といい、波長傾斜幅の中点に該当する波長を透過限界波長といいます。

型式	外形［mm］	厚み［mm］	厚み公差［mm］
S76-GG395	50×50	2	±0.2
S76-GG400	50×50	2	±0.2
S76-GG420	50×50	2	±0.2
S76-GG435	50×50	2	±0.2
S76-GG455	50×50	2	±0.2
S76-GG475	50×50	2	±0.2
S76-GG495	50×50	2	±0.2
S76-OG515	50×50	2	±0.2
S76-OG530	50×50	2	±0.2
S76-OG550	50×50	2	±0.2
S76-OG570	50×50	2	±0.2
S76-OG590	50×50	2	±0.2
S76-RG610	50×50	2	±0.2
S76-RG630	50×50	2	±0.2

型番リスト

表示件数

型番

種類（カタログのグラフ参照）	最小発注数量

GG400	1個
GG420	1個
GG435	1個
GG455	1個
GG475	1個
GG495	1個
RG630	1個

通常単価(税別) (税込単価)	通常出荷日

6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目
6,530円 ( 7,183円 )	3日目

詳細情報

基本情報

基本情報

短波長側の光を吸収し、長波長側の光を透過させるフィルター。
【特長】
・カラーフィルタには4種類を用意。
・紫外域より、近赤外域までのシャープカットフィルタ。
・熱線吸収フィルタ。
・紫外透過可視吸収フィルタ。
・青フィルタ。
・各フィルターの分光特性は代表値であり、製品毎に多少異なる。
【用途】
・光学実験。
・光学関連装置組込み。

ご注意

カラーフィルター(S76)の一部商品は、材料費等の高騰により2020年7月1日ご注文分より価格改定いたします。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

駿河精機
フィルタホルダ(F561)
光軸高さ25mmのΦ15ｍｍ、Φ20mm用フィルタホルダ。フィルタ厚4mmまで対応可。
駿河精機
透過率可変NDフィルタホルダ(F71N)
透過率の異なる6枚のNDをセットし、回転させて任意の透過率を選択可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
