駿河精機

ウェッジ基板・ウェッジミラー（HS）

カタログ |

通常単価(税別): 13,240円～22,060円

税込単価: 14,564円～24,266円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目

微小な角度がついた、くさび状のウェッジ基板とウェッジミラーです。レーザオートコ...

領域
可視
形状
角型
外形 (mm)
40×40 ±0.1
材質
BK7
厚み (mm)
10
公差 (mm)
ウェッジ公差±10秒
面精度
両面反射波面λ/4
面精度測定波長 (nm)
λ＝632.8
研磨有効径
中心φ36nm以上の円

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ウェッジ基板 HSの仕様

HSの外観
※オートコリメータで使用する角度基準用の基板およびミラーです。

形状	角型
外形	40×40mm
外形公差	±0.1mm
厚み	10mm
厚み公差	±0.1mm
寸法角度公差	±10秒
面精度	両面反射波面λ/4
有効径	中心φ36mmの円
材質	BK7

共通仕様

ウェッジ基盤の外形図

ウェッジミラーの外形図

型式	主材質	外形寸法[mm]	厚み[mm]
HS-100	BK7	40±0.1×40±0.1	10
HS-050	BK7	40±0.1×40±0.1	10
HS-025	BK7	40±0.1×40±0.1	10
HS-020	BK7	40±0.1×40±0.1	10
HS-010	BK7	40±0.1×40±0.1	10
HS-100AL	BK7	40±0.1×40±0.1	10
HS-050AL	BK7	40±0.1×40±0.1	10
HS-025AL	BK7	40±0.1×40±0.1	10
HS-020AL	BK7	40±0.1×40±0.1	10
HS-010AL	BK7	40±0.1×40±0.1	10

型番リスト

表示件数

型番

コーティング

タイプ

ウェッジ角度

(度)

RoHS?

最小発注数量

なし	ウェッジ基板	0.10	10	1個
AL+MgF2	ウェッジミラー	0.10	10	1個
なし	ウェッジ基板	0.20	10	1個
AL+MgF2	ウェッジミラー	0.20	10	1個
なし	ウェッジ基板	0.25	10	1個
AL+MgF2	ウェッジミラー	0.25	10	1個
なし	ウェッジ基板	0.50	10	1個
AL+MgF2	ウェッジミラー	0.50	10	1個
なし	ウェッジ基板	1.00	10	1個
AL+MgF2	ウェッジミラー	1.00	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,240円 ( 14,564円 )	6日目
22,060円 ( 24,266円 )	6日目
13,240円 ( 14,564円 )	6日目
22,060円 ( 24,266円 )	6日目
13,240円 ( 14,564円 )	6日目
22,060円 ( 24,266円 )	6日目
13,240円 ( 14,564円 )	6日目
22,060円 ( 24,266円 )	6日目
13,240円 ( 14,564円 )	6日目
22,060円 ( 24,266円 )	6日目

詳細情報

基本情報

基本情報

微小な角度がついた、くさび状のウェッジ基板とウェッジミラーです。
レーザオートコリメータ Smart LACの角度校正時に基準角度になります。
製品には個別の角度データが付属します。
角度は、1.0度、0.5度、0.25度、0.2度、0.1度の5種類あります。

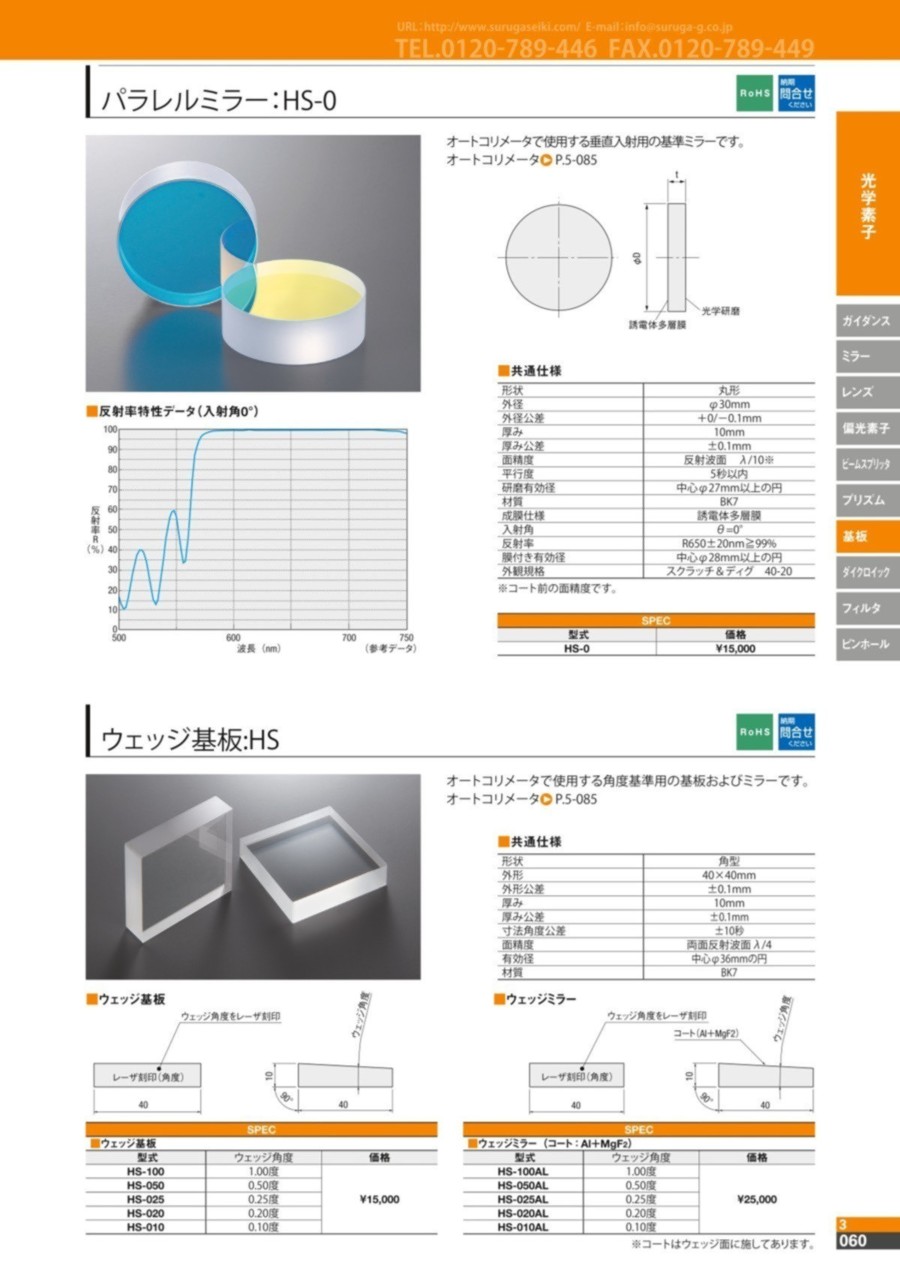

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
