メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
許容荷重【範囲選択】(daN)
車輪径 D(φ)
~mm- 100
- 130
- 200
取付穴ピッチ 長手方向 L1 ※（ )内は最大ピッチ(mm)
~mm- 58
- 70
取付穴ピッチ 短手方向 W1 ※（ )内は最大ピッチ(mm)
~mm- 58
- 70
車輪幅 B(mm)
~mm- 30
- 40
プレート長さ L(mm)
~mm- 73
- 95
プレート幅 W(mm)
~mm- 73
- 95
旋回半径(mm)
~mm- 146
- 177
- 214
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内
特殊仕様 衝撃吸収キャスター 自在ストッパー付
- 通常単価(税別)
- 26,397円～45,124円
- 税込単価
- 29,037円～49,636円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
ゴム製クッションを内蔵した衝撃吸収キャスター。【特長】・キャスターで振動を吸収するため、ワゴンなどの製...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
GDSｰ100B-70ｰSF
GDSｰ100Bｰ70ｰSF
GDS-130B-70ｰRF

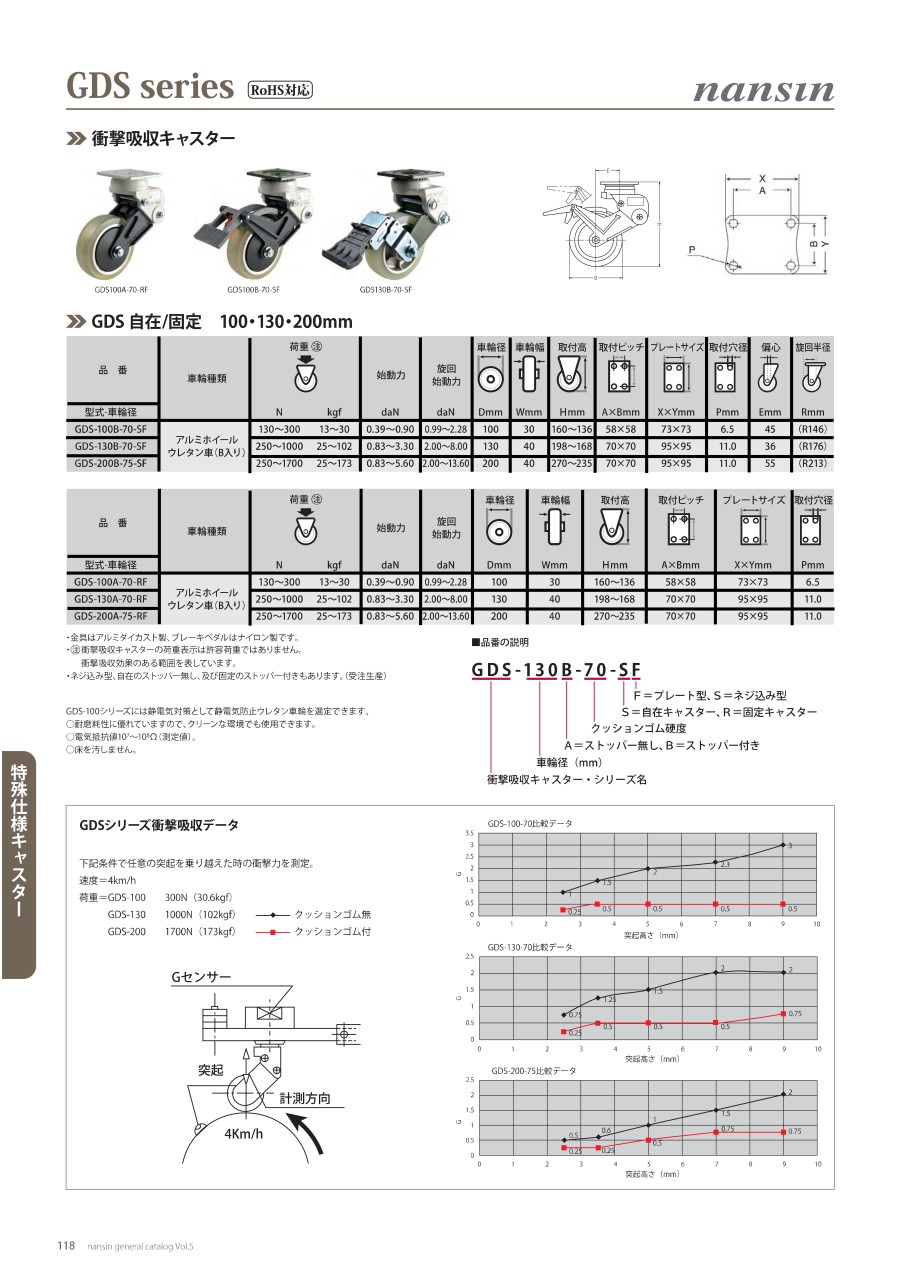

規格表
| 型 番 | 車輪種類 | 荷 重 | 始動力 daN | 旋回 始動力 daN | 車輪径 Dmm | 車輪幅 Wmm | |
|---|---|---|---|---|---|---|---|
| 型式-車輪径 | N | kgf | |||||
| GDS-100B-70-SF | アルミホイール ウレタン車（B入り） | 130～300 | 13～30 | 0.39～0.90 | 0.99～2.28 | 100 | 30 |
| GDS-130B-70-SF | 250～1000 | 25～102 | 0.83～3.30 | 2.00～8.00 | 130 | 40 | |
| GDS-200B-75-SF | 250～1700 | 25～173 | 0.83～5.60 | 2.00～13.60 | 200 | 40 | |
| 型 番 | 取付高 Hmm | 取付ピッチ A×Bmm | プレート サイズ X×Ymm | 取付穴径 Pmm | 偏心 Emm | 旋回半径 Rmm | |
| 型式-車輪径 | |||||||
| GDS-100B-70-SF | 160～136 | 58×58 | 73×73 | 6.5 | 45 | （R146） | |
| GDS-130B-70-SF | 198～168 | 70×70 | 95×95 | 11.0 | 36 | （R176） | |
| GDS-200B-75-SF | 270～235 | 70×70 | 95×95 | 11.0 | 55 | （R213） | |
商品特長詳細
クッションゴムの収縮と荷重の特性表
参考図
GDS-100-70比較データ表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,397円 ( 29,037円 ) | 在庫品1日目当日出荷可能 |
40,046円 ( 44,051円 ) | 5日目 |
45,124円 ( 49,636円 ) | 3日目 |
詳細情報
基本情報
ゴム製クッションを内蔵した衝撃吸収キャスター。
【特長】
・キャスターで振動を吸収するため、ワゴンなどの製品全体に振動を伝えない。
・それぞれのキャスターが独立して可動するので左右の段差が異なってもスムーズな搬送が可能。
・板バネやスプリングではなくクッションゴムの使用により初期作動がなめらか。
・GDS-100シリーズは静電気対策として静電気防止ウレタン車輪を選定できる。
【用途】
・衝撃や振動をきらう液晶のガラス基板やシリコンウエハーの搬送ワゴンなどに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
- ナンシン社製キャスターの2DCAD作成依頼受付中。受付後10日以内に作成します。ご希望の方は以下必要事項ご記入の上、
ナンシン担当宛（03-3647-4081）にFAXください。「6桁のお客様コード、会社名、お名前、お電話番号、FAX番号、CAD作成希望型式」
特殊仕様 衝撃吸収キャスター 自在ストッパー付のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q製品につける際の許容荷重はどのくらいですか？
A
キャスターを4ヶ使用の場合でも、荷重は3点で受ける場合が御座いますので、下記のような計算式で0.8掛けにして考えるのが一般的です。
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
総荷重の限度＝１ヶ当たりの許容荷重×4×0.8
