三木プーリ

マイクロ励磁作動形ブレーキ

Name: マイクロ励磁作動形ブレーキ
Brand: 三木プーリ
SKU: 221000022380
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 13,697円～25,831円

税込単価: 15,067円～28,414円

通常出荷日：18日目～47日目

事務機・通信機器・自動車機器などトルク・応答性の変動をきらう小型精密機器に最適なマイクロブレーキです。...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

三木プーリ

無励磁作動形ブレーキ

通常価格(税別)： 11,000円 (税込価格：12,100円)

通常出荷日：在庫品1日目

よく一緒に見られています

三木プーリ

マイクロ励磁作動形クラッチ

通常価格(税別)： 17,152円 (税込価格：18,867円)

通常出荷日：18 日目～

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ブレーキは回転体を制動・保持するために使用しますので、ステータ部のフランジは、強固な静止部に確実に固定します。取り付けスペースなどを考慮した上で、アーマチュアを選択します。

ブレーキトルク［N・m］	0.4 ～ 2.4
使用可能温度［℃］	-10 ～+40
バックラッシ	ゼロ

112モデル仕様表

型番	サイズ	動摩擦トルク Td ［N・m］	コイル（at20℃）				耐熱クラス	リード線
型番	サイズ	動摩擦トルク Td ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ
112-02-13	02	0.4	DC24	6	0.25	96	B	UL3398	AWG26
112-02-12
112-02-11
112-03-13	03	0.6	DC24	6	0.25	96	B	UL3398	AWG26
112-03-12
112-03-11
112-04-13	04	1.2	DC24	8	0.33	72	B	UL3398	AWG26
112-04-12
112-04-11
112-05-13	05	2.4	DC24	10	0.42	58	B	UL3398	AWG22
112-05-12
112-05-11
型式	最高回転速度［min^-1］	アーマチュア慣性モーメントJ ［kg・m²］	許容連結仕事 Eeal［J］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp ［s］	トルク消滅時間 td ［s］	質量［kg］
型式	最高回転速度［min^-1］	アーマチュア慣性モーメントJ ［kg・m²］	許容連結仕事 Eeal［J］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp ［s］	トルク消滅時間 td ［s］	質量［kg］
112-02-13	10000	6.75×10^-7	1500	2×10⁶	0.004	0.010	0.010	0.053
112-02-12		1.00×10^- 6						0.057
112-02-11		1.00×10^- 6						0.057
112-03-13	10000	1.30×10^- 6	2300	3×10⁶	0.005	0.012	0.008	0.072
112-03-12		1.95×10^- 6						0.079
112-03-11		1.95×10^- 6						0.079
112-04-13	10000	4.38×10^- 6	4500	6×10⁶	0.007	0.016	0.010	0.118
112-04-12		6.15×10^- 6						0.131
112-04-11		6.15×10^- 6						0.131
112-05-13	10000	9.08×10^- 6	9000	9×10⁶	0.010	0.023	0.012	0.200
112-05-12		1.38×10^-5						0.215
112-05-11		1.38×10^-5						0.215

※動摩擦トルク Td は、相対速度 100min^-1時の値です。
※回転部慣性モーメントおよび質量は、最大穴径時の値となります。
※電源電圧変動は、コイル電圧の±10％以内に抑えてください。また、通電率が 80% を超えないようにご注意ください。

型番リスト

表示件数

型番

定格トルク

(N・m)

アーマチュア穴径

アーマチュア穴キー規格

取付形状

RoHS2（10物質）?

最小発注数量

0.4	5	-	一般形状	対応	1個
0.4	5	-	薄型・省スペースタイプ	対応	1個
0.4	-	キー溝無し	幅広い用途を持つタイプ	対応	1個
0.6	6	新JIS規格対応	一般形状	対応	1個
0.6	6	-	一般形状	対応	1個
0.6	6	-	薄型・省スペースタイプ	対応	1個
0.6	-	キー溝無し	幅広い用途を持つタイプ	対応	1個
1.2	8	新JIS規格対応	一般形状	対応	1個
1.2	8	-	一般形状	対応	1個
1.2	10	新JIS規格対応	一般形状	対応	1個
1.2	10	旧JIS規格対応	一般形状	対応	1個
1.2	8	新JIS規格対応	薄型・省スペースタイプ	対応	1個
1.2	8	-	薄型・省スペースタイプ	対応	1個
1.2	10	新JIS規格対応	薄型・省スペースタイプ	対応	1個
1.2	10	旧JIS規格対応	薄型・省スペースタイプ	対応	1個
2.4	10	新JIS規格対応	一般形状	対応	1個
2.4	10	旧JIS規格対応	一般形状	対応	1個
2.4	15	新JIS規格対応	一般形状	対応	1個
2.4	15	旧JIS規格対応	一般形状	対応	1個
2.4	10	新JIS規格対応	薄型・省スペースタイプ	対応	1個
2.4	10	旧JIS規格対応	薄型・省スペースタイプ	対応	1個
2.4	15	新JIS規格対応	薄型・省スペースタイプ	対応	1個
2.4	15	旧JIS規格対応	薄型・省スペースタイプ	対応	1個
2.4	-	キー溝無し	幅広い用途を持つタイプ	対応	1個

通常単価(税別) (税込単価)	通常出荷日

16,699円 ( 18,369円 )	18日目
16,699円 ( 18,369円 )	18日目
13,697円 ( 15,067円 )	47日目
15,566円 ( 17,123円 )	18日目
17,807円 ( 19,588円 )	18日目
17,807円 ( 19,588円 )	18日目
13,768円 ( 15,145円 )	18日目
20,546円 ( 22,601円 )	18日目
21,486円 ( 23,635円 )	18日目
21,056円 ( 23,162円 )	18日目
21,056円 ( 23,162円 )	18日目
19,986円 ( 21,985円 )	18日目
21,486円 ( 23,635円 )	18日目
21,056円 ( 23,162円 )	18日目
19,986円 ( 21,985円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	18日目
25,831円 ( 28,414円 )	31日目
25,648円 ( 28,213円 )	18日目
22,340円 ( 24,574円 )	18日目

詳細情報

基本情報

基本情報

事務機・通信機器・自動車機器などトルク・応答性の変動をきらう小型精密機器に最適なマイクロブレーキです。

【特長】
・基本設計がマイクロクラッチと同一の、高性能でしかもコンパクトなマイクロブレーキです。
・制動能力にすぐれ、高精度位置決めに最適、小型精密機器のどんな取付け場所でも、十分適合できる構造です。
・軽量で取扱いも簡単です。
・取付け形状の異なる3種類のアーマチュアアッセンブリがありますので、最適なものを選ぶことができます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

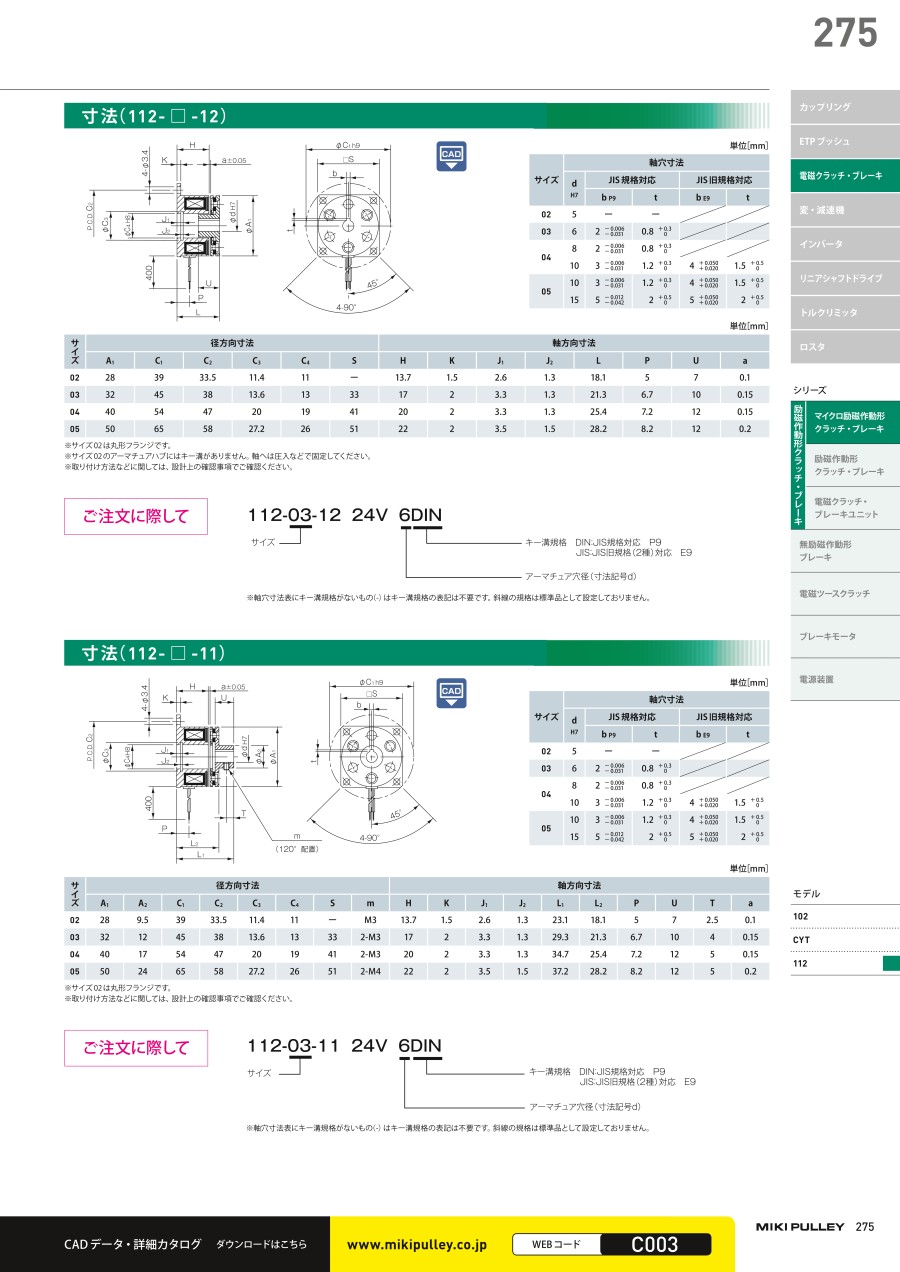

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
