高分解能クロスローラガイドステージ(B20)
- 通常単価(税別)
- 140,180円～156,520円
- 税込単価
- 154,198円～172,172円
高分解能タイプのクロスローラガイドステージ（XY軸）です。【特長】・2本のマイクロメータにより粗微動操...
詳細を確認- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

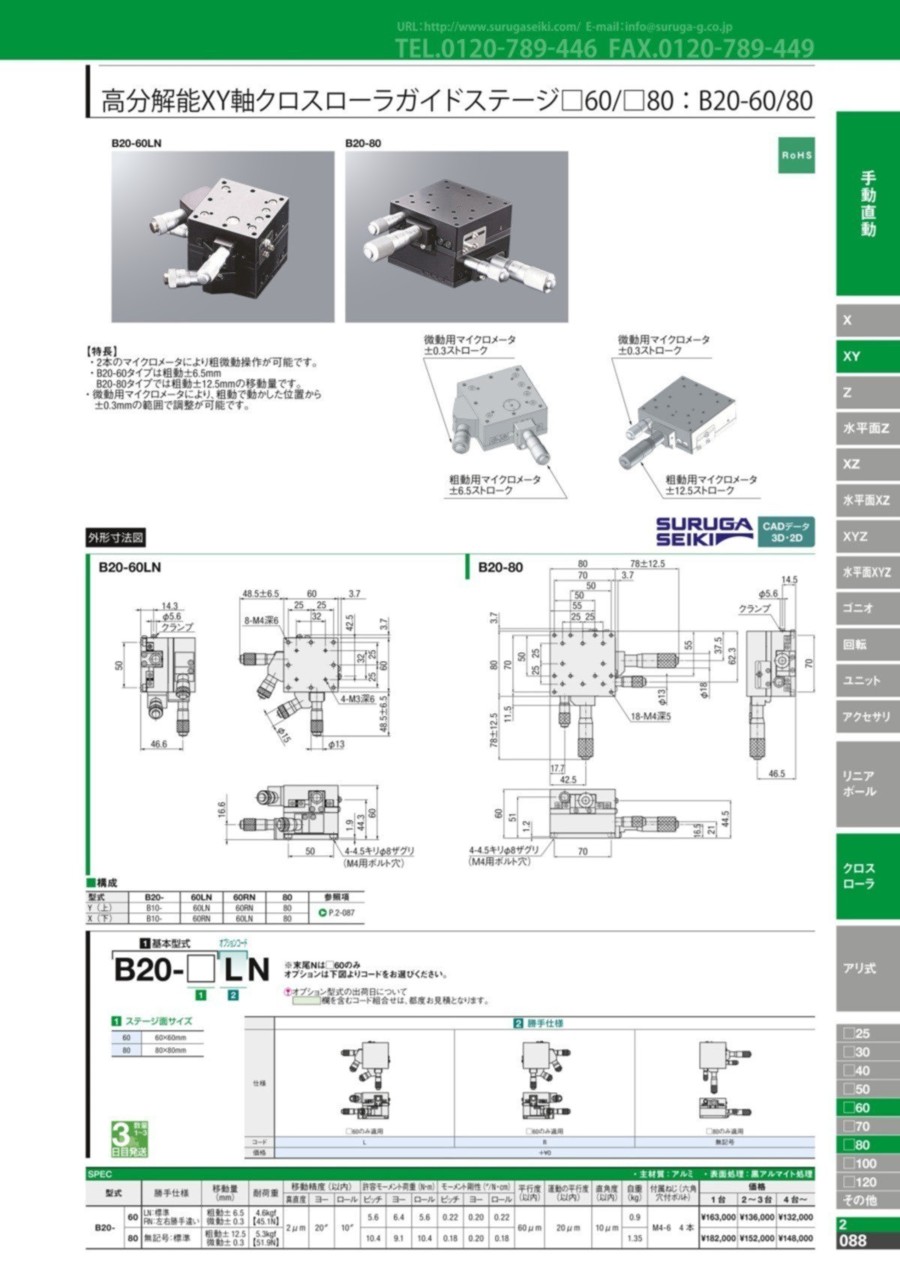

外形図
B20-60LN
B20-80
製品仕様
| 型番 | 勝手仕様 | 移動量 （mm） | 耐荷重 | 移動精度（以内） | 許容モーメント荷重（N・m） | モーメント剛性（"/N・m） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 真直度 | ヨー | ロール | ピッチ | ヨー | ロール | ピッチ | ヨー | ロール | |||||
| B20- | 60 | LN:標準 RN:左右勝手違い | 粗動±6.5 微動±0.3 | 4.6kgf 【45.1N】 | 2μm | 20" | 10" | 5.6 | 6.4 | 5.6 | 0.22 | 0.20 | 0.22 |
| 80 | 無記号:標準 | 粗動±12.5 微動±0.3 | 5.3kgf 【51.9N】 | 10.4 | 9.1 | 10.4 | 0.18 | 0.20 | 0.18 | ||||
| 型番 | 勝手仕様 | 平行度 （以内） | 運動の平行度 （以内） | 直角度 （以内） | 自重（kg） | 付属ねじ （六角穴付ボルト） | 主材質 | 表面処理 | |
|---|---|---|---|---|---|---|---|---|---|
| B20- | 60 | LN:標準 RN:左右勝手違い | 60μm | 20μm | 10μm | 0.9 | M4-6 4本 | アルミ | 黒アルマイト処理 |
| 80 | 無記号:標準 | 1.35 | |||||||
構成
| 型番 | B20- | 60LN | 60RN | 80 |
|---|---|---|---|---|
| Y（上） | B10- | 60LN | 60RN | 80 |
| X（下） | B10- | 60RN | 60LN | 80 |
選定サポート情報
注文例
詳細情報
基本情報
高分解能タイプのクロスローラガイドステージ（XY軸）です。【特長】・2本のマイクロメータにより粗微動操作が可能
・粗動で動かした位置から±0.3mmの範囲で微調整が可能
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
ご注意
- マイクロメータヘッド仕入先・製造元の変更に伴い、搭載する手動ステージのマイクロメータヘッドが変更となります。
対象のステージ型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
