駿河精機

アリ式（送りねじ）ステージ短リードタイプ（B08/BDBZS）

カタログ

通常単価(税別): 12,900円～22,360円

税込単価: 14,190円～24,596円

通常出荷日：19日目～99日目

サイズ、ストロークのバリエーションが豊富な送りねじタイプのアリ式ステージ（Z軸）です。【特長】・本体側...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

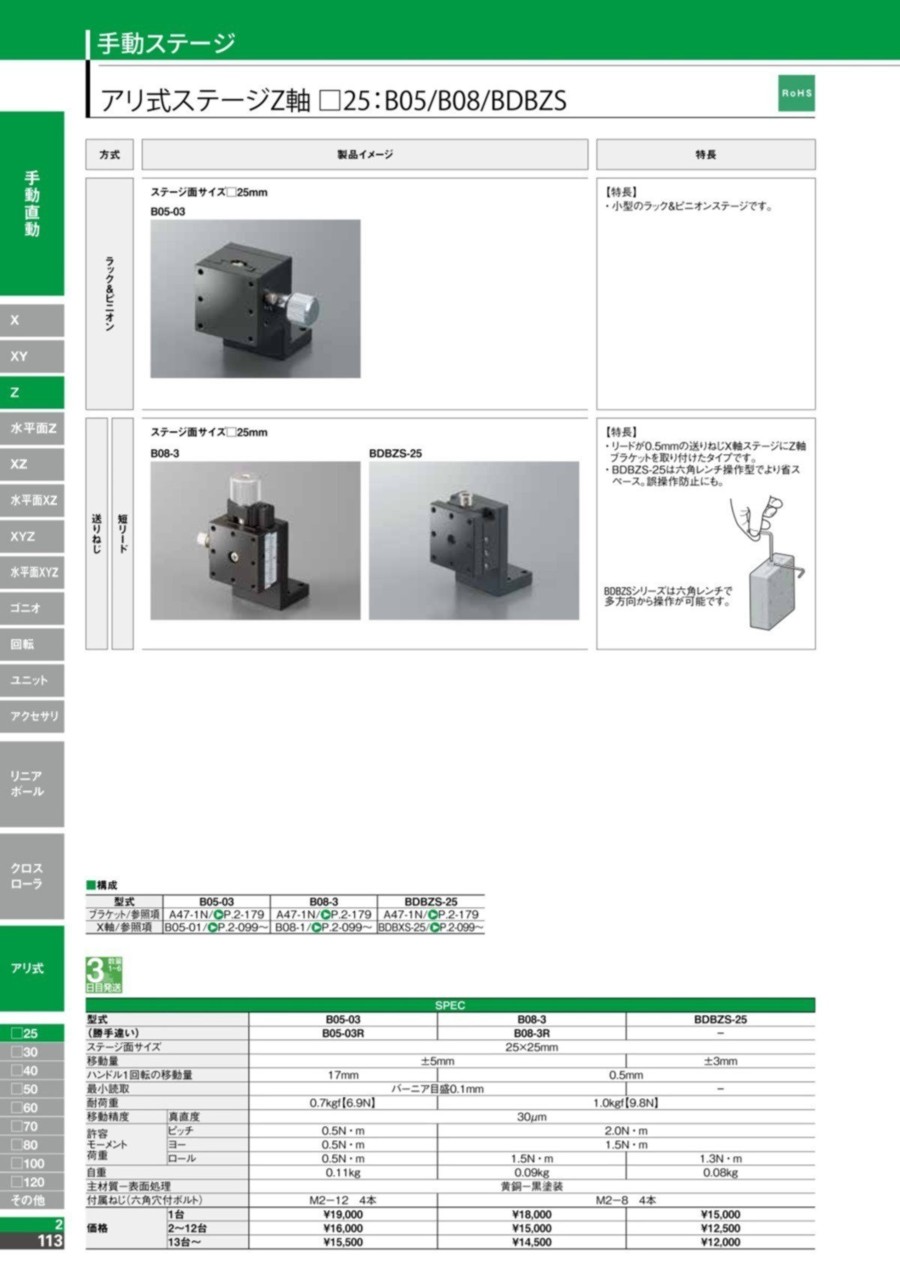

カタログ

商品情報

外形図

B08-3

BDBZS-25

B08-13

BDBZS-40

B08-113

BDBZS-60

製品仕様

型番		B08-3	BDBZS-25	B08-13	BDBZS-40	B08-113	BDBZS-60
（勝手違い）		B08-3R	-	B08-13R	-	B08-113R	-
ステージ面サイズ		25×25mm		40×40mm		60×60mm
移動量		±5mm	±3mm	±7mm	±5mm	±9mm	±7mm
ハンドル1回転の移動量		0.5mm		0.5mm		0.5mm
最小読取		バーニア目盛0.1mm	-	バーニア目盛0.1mm	-	バーニア目盛0.1mm	-
耐荷重		1.0kgf【9.8N】		1.0kgf【9.8N】		2.0kgf【19.6N】
移動精度	真直度	30μm		30μm		30μm
許容モーメント荷重	ピッチ	2.0N・m		4.0N・m		5.0N・m
	ヨー	1.5N・m		3.0N・m		4.0N・m
	ロール	1.5N・m	1.3N・m	3.0N・m		4.0N・m
自重		0.09kg	0.08kg	0.26kg	0.29kg	0.75kg	0.67kg
主材質-表面処理		黄銅-黒塗装		黄銅-黒塗装		黄銅-黒塗装
付属ねじ（六角穴付ボルト）		M2-8 4本		M3-8 4本		M4-10 4本

型番リスト

表示件数

型番

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

勝手違い

送り方式

(mm)

バーニア最小読取

(mm)

許容モーメント荷重

(N･m)

自重

(kg)

付属品

RoHS?

最小発注数量

～25	～25	25	25	9.8	±5	標準	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 2／ヨー 1.5／ロール 1.5	0.09	六角穴付ボルト M2-8 4本	10	1個
～25	～25	25	25	9.8	±5	左右	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 2／ヨー 1.5／ロール 1.5	0.09	六角穴付ボルト M2-8 4本	10	1個
26～40	26～40	40	40	9.8	±7	標準	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 4／ヨー 3／ロール 3	0.26	六角穴付ボルト M3-8 4本	10	1個
26～40	26～40	40	40	9.8	±7	左右	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 4／ヨー 3／ロール 3	0.26	六角穴付ボルト M3-8 4本	10	1個
41～60	41～60	60	60	19.6	±9	標準	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 5／ヨー 4／ロール 4	0.75	六角穴付ボルト M4-10 4本	10	1個
41～60	41～60	60	60	19.6	±9	左右	送りねじ_つまみ(P=0.5mm)	0.1	ピッチ 5／ヨー 4／ロール 4	0.75	六角穴付ボルト M4-10 4本	10	1個
～25	～25	25	25	9.8	±3	標準	送りねじ_六角レンチ(P=0.5mm)	-	ピッチ 2／ヨー 1.5／ロール 1.3	0.08	六角穴付ボルト M2-8 4本	10	1個
26～40	26～40	40	40	9.8	±5	標準	送りねじ_六角レンチ(P=0.5mm)	-	ピッチ 4／ヨー 3／ロール 3	0.29	六角穴付ボルト M3-8 4本	10	1個
41～60	41～60	60	60	19.6	±7	標準	送りねじ_六角レンチ(P=0.5mm)	-	ピッチ 5／ヨー 4／ロール 4	0.67	六角穴付ボルト M4-10 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,480円 ( 17,028円 )	お見積り
15,480円 ( 17,028円 )	お見積り
18,060円 ( 19,866円 )	お見積り
18,060円 ( 19,866円 )	お見積り
22,360円 ( 24,596円 )	お見積り
22,360円 ( 24,596円 )	お見積り
12,900円 ( 14,190円 )	19日目
14,620円 ( 16,082円 )	19日目
18,060円 ( 19,866円 )	19日目

詳細情報

基本情報

基本情報

サイズ、ストロークのバリエーションが豊富な送りねじタイプのアリ式ステージ（Z軸）です。【特長】・本体側のナットと送りねじで構成され、ラック＆ピニオンに比べて細かな調整が可能
・送り方式はツマミタイプと六角レンチ操作タイプより選択可能
・六角レンチ操作タイプは、省スペースかつ誤操作の防止に有効
【用途】・カメラ、顕微鏡、センサ、光学部品の調整
・半導体や計測器関連の生産、組立、検査工程の位置決め

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
水平面Z軸クロスローラガイドステージ（B33/B37）
B33シリーズは平面を上下に移動させるクロスローラガイドステージです。テコを利用したマイクロメータの送りを垂直方向に伝達する構造です。
駿河精機
リニアボールガイド SSステージ無電解ニッケルメッキ（BSS36）
ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高強度・高精度を実現させたステージです。
駿河精機
水平面Z軸ステージ（BHE）
驚きの低価格を実現した水平面Z軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アリ式（送りねじ）ステージ短リードタイプ（B08/BDBZS）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアリ式ステージのモーメント剛性は？

アリ式ステージは摺動面に隙間を設けています。
隙間の大きさには個体差があり、モーメントを与えたときの傾きの差も大きくなるため、
モーメント剛性は規定していません。
モーメントによる傾きがシビアな場合は、モーメント剛性値が規定されている
リニアボールガイドまたはクロスローラガイドをご選定ください。
