メカニカル部品技術窓口
Z軸マウント（B34）
- 通常単価(税別)
- 123,840円～165,980円
- 税込単価
- 136,224円～182,578円
通常出荷日：41日目
重量物を大きく上下移動させるときに最適なステージです。【特長】・ハンドル1回転の移動量は3mm・B34...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

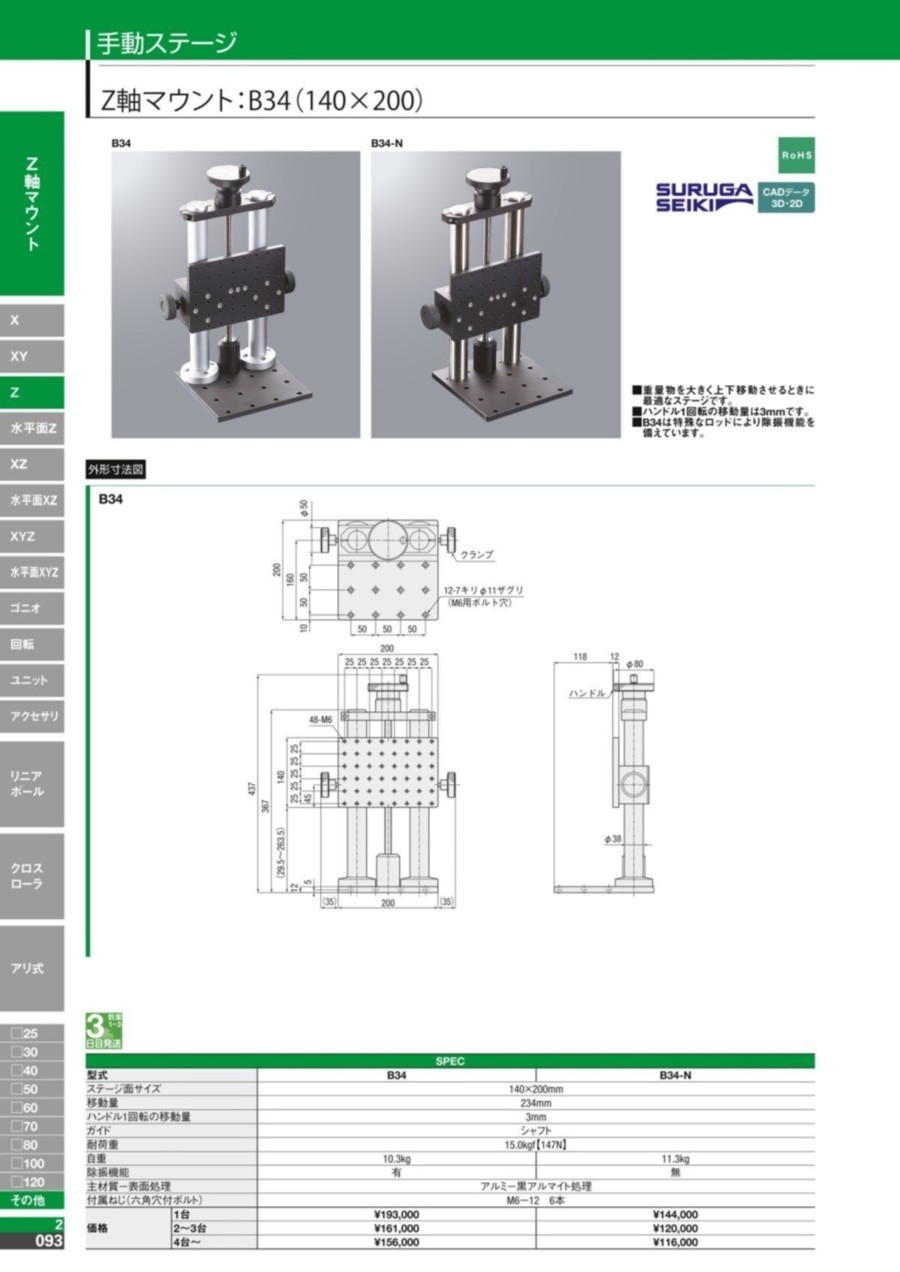

外形図
B34
製品仕様
| 型番 | B34 | B34-N |
|---|---|---|
| ステージ面サイズ | 140×200mm | |
| 移動量 | 234mm | |
| ハンドル1回転の移動量 | 3mm | |
| ガイド | シャフト | |
| 耐荷重 | 15.0kgf【147N】 | |
| 自重 | 10.3kg | 11.3kg |
| 除振機能 | 有 | 無 |
| 主材質-表面処理 | アルミ-黒アルマイト処理 | |
| 付属ねじ（六角穴付ボルト） | M6-12 6本 | |
詳細情報
基本情報
重量物を大きく上下移動させるときに最適なステージです。【特長】・ハンドル1回転の移動量は3mm
・B34は除振機能がついています
【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
・半導体や計測器関連の生産、組立、検査工程の位置決め
カタログ
