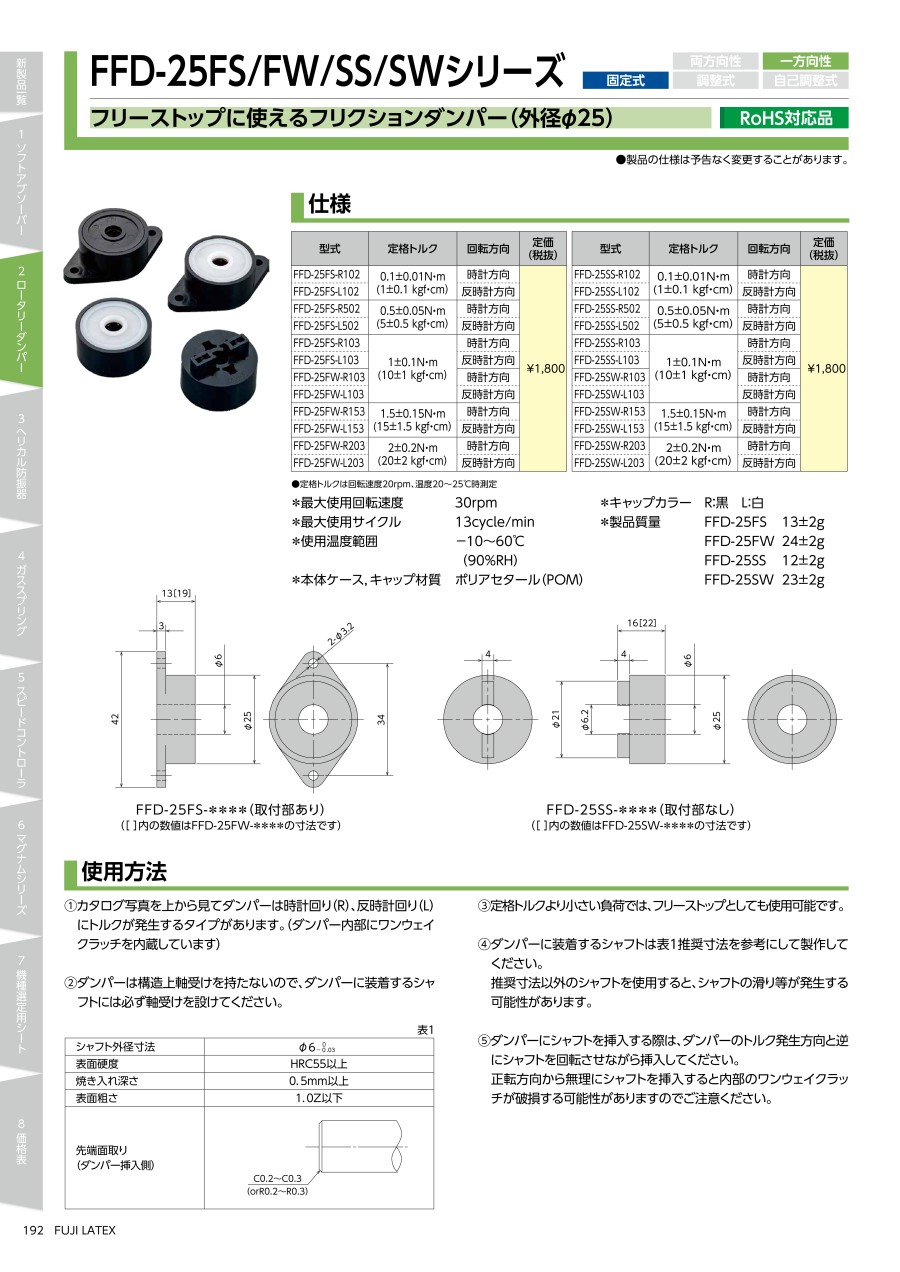

フリクションダンパー FFD-25FS／FW／SS／SWシリーズ

外形図

FFD-25FS-****
(［］内の数値はFFD-25FW-****の寸法です。)

FFD-25SS-****
（［］内の数値はFFD-25SW-****の寸法です。）

製品仕様

• 最大使用回転速度：30rpm
• 最大使用サイクル：13cycle/min
• 使用温度範囲：-10～+60℃（90%RH）
• 本体ケース・キャップ素材：ポリアセタール（POM）

定格トルクは回転速度20rpm、温度+20～+25℃時測定。

商品特長詳細

• フリーストップに使用出来る フリクションダンパー 外径φ30

選定手順・ポイント

使用方法

（1）製品画像を上から見てダンパーは時計回り（R）、反時計回り（L）にトルクが発生するタイプがあります。（ダンパー内部にワンウェイクラッチを内蔵しています）
（2）ダンパーは構造上軸受けを持たないので、ダンパーに装着するシャフトには必ず軸受けを設けてください。
（3）定格トルクより小さい負荷では、フリーストップとしても使用可能です。
（4）ダンパーに装着するシャフトは表1推奨寸法を参考にして制作してください。推奨寸法以外のシャフトを使用すると、シャフトの滑り等が発生する可能性があります。
（5）ダンパーにシャフトを挿入する際は、ダンパーのトルク発生方向と逆にシャフトを回転させながら挿入してください。
正転方向から無理にシャフトを挿入すると内部のワンウェイクラッチが破損する可能性がありますのでご注意ください。

表1

注意・禁止事項

最大使用回転数以上での使用

• 最大使用回転数以上での使用は、オイル漏れ、耐久性の低下、回転軸破損等の可能性があります。

使用温度範囲外での使用

• 使用温度範囲外での使用は、オイル漏れ、トルク不良等の可能性があります。
• 使用温度範囲は製品仕様をご覧ください。

最大使用サイクル以上での使用

• 最大使用サイクル以上での使用は、トルクダウン、オイル漏れ等の可能性があります。
• 最大使用サイクルは製品仕様をご覧ください。

調整式ロータリーダンパーの並列使用の禁止

• 調整式ロータリーダンパーの並列使用は、ご遠慮ください。
  並列使用には、同シリーズ・同トルク仕様をご使用ください。

取り付けネジの締めすぎ

• ロータリーダンパーを取り付ける際、取り付けネジを締めすぎると本体の破損等の可能性があります。
• 使用するネジの種類及びネジサイズから、適正な締め付けトルクにてネジを締め付けてください。

取付強度不足での作動禁止

• 取付強度不足の状態で作動させますと母機を破損し、怪我をする危険があります。
• 取付部強度は、負荷トルク×安全率を確保してください。

外部ストッパーなしでの作動禁止

• ダンパーの動作角範囲内でご使用ください。回転軸の回転限度位置を回転物の静止位置とするような、ダンパー自体をストッパー代わりとする使用は避けてください。ダンパー自体をストッパー代わりにすると、ダンパーの破損により母機が破損し、怪我をする可能性があります。
• 外部ストッパーは使用角度に設定した上で、作動させてください。

最大使用トルクを超えての使用禁止

• 最大使用トルクを超えての使用は、オイル漏れ、耐久性の低下、軸破損の可能性があり、ダンパーの破損により母機が破損し、怪我をする可能性があります。最大使用トルク内で使用してください。

使用温度範囲外での作動禁止

• 使用温度範囲外での使用は、オイル漏れ、トルク不良等の可能性があります。使用温度範囲内にて使用してください。

使用環境に注意

• 真空中、高圧下ではご使用になれません。母機破損の原因となります。
• 海浜の直射日光下や水銀灯付近やオゾンの発生する装置近くで使用しないでください。
  オゾンによるゴム部品の劣化により、性能・機能の低下や機能停止の原因になります。
• 粉塵、油、水等がダンパーに付着するような環境でのご使用は避けてください。破損による油漏れ動作不良の原因となります。
• むやみにオイルを捨てることを禁止。
• ダンパー類に封入されているオイルをむやみに捨てると環境汚染になります。
• 廃棄物の処理及び清掃に関する法律に従って廃棄してください。

製品改造禁止

• 製品に改造（追加工・塗装・溶接・焼入れ等）が行われた場合、一切の保証は致しません。

軸へのラジアル荷重

• 回転軸（ギア）にラジアル方向の荷重をかけると、オイル漏れ、トルク不良、軸破損（ギア付きの場合、ギア破損）又はギア抜け等の可能性があります。

軸へのスラスト荷重

• 回転軸（ギア）にスラスト方向の荷重をかけると、オイル漏れ、トルク不良、本体部破損（ギア付きの場合、ギア破損又はギア抜け）等の可能性があります。

• 相手アーム（ギア）とダンパーのギアの平行度はできるかぎり正確に取り付けてください。
