倉敷化工

ハイマウントTYPE M

Name: ハイマウントTYPE M
Brand: 倉敷化工
SKU: 221000019421
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 2,892円～12,627円

税込単価: 3,181円～13,890円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

優れた耐油性を発揮し、設備機器の振動・衝撃・騒音を防止するマウント。【特長】・コンパクトなボディーで大...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

倉敷化工

ハイマウントTYPE LM

通常価格(税別)： 4,497円 (税込価格：4,947円)

通常出荷日：在庫品1日目

よく一緒に見られています

倉敷化工

丸形防振ゴム（KA、KB、KA/KB-（45）、KA/KB-CR、KA-SUS、RA、RB形）

通常価格(税別)： 215円 (税込価格：237円)

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

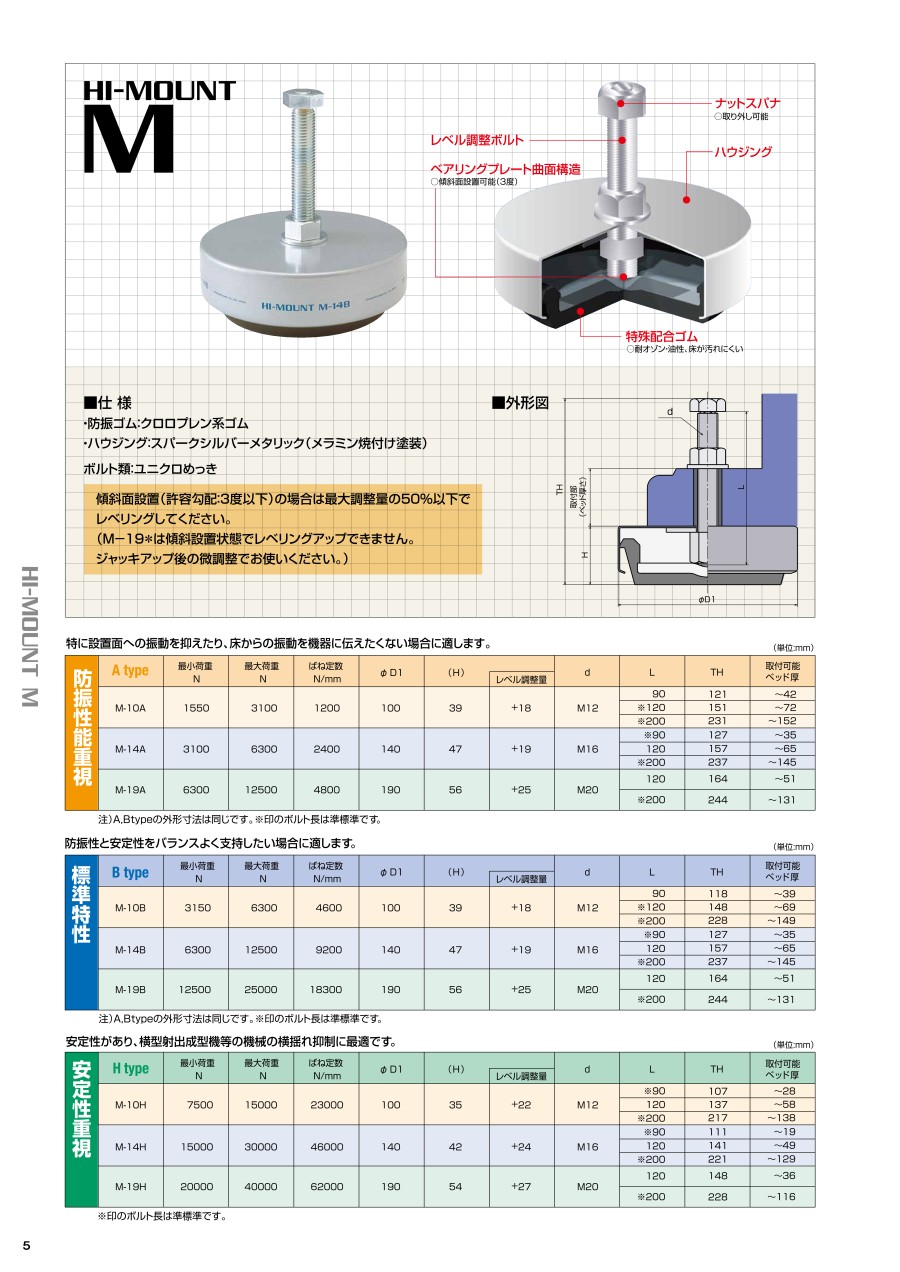

カタログ

商品情報

外形図

製品仕様

防振ゴム : クロロプレンゴム系ゴム
ベアリングプレート : SPHC、SS400
ハウジング : SPCC スパークシルバーメタリック（メラミン焼付け塗装）
ボルト類 : SS400ユニクロめっき
傾斜面設置（許容勾配3度以下）の場合は最大調整量の50%以下でレベリングすること。

規格表

防振性能重視（Atype）

特に設置面への振動を抑えたり、床からの振動を機器に伝えたくない場合に適す。

Atype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1	（H）		d	L	TH	取付可能ベッド厚
Atype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1		レベル調整量	d	L	TH	取付可能ベッド厚
M-10A	1550	3100	1200	100	39	18	M12	90	121	～42
								※120	151	～72
								※200	231	～152
M-14A	3100	6300	2400	140	47	19	M16	※90	127	～35
								120	157	～65
								※200	237	～145
M-19A	6300	12500	4800	190	56	25	M20	120	164	～51
M-19A	6300	12500	4800	190	56	25	M20	※200	244	～131

注）A, Btypeの外形寸法は同じ。※印のボルト長は準標準。

標準特性（Btype）

防振性と安定性をバランスよく支持したい場合に適す。

Btype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1	（H）		d	L	TH	取付可能ベッド厚
Btype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1		レベル調整量	d	L	TH	取付可能ベッド厚
M-10B	3150	6300	4600	100	39	+18	M12	90	118	～39
								※120	148	～69
								※200	228	～149
M-14B	6300	12500	9200	140	47	+19	M16	※90	127	～35
								120	157	～65
								※200	237	～145
M-19B	12500	25000	18300	190	56	+25	M20	120	164	～51
M-19B	12500	25000	18300	190	56	+25	M20	※200	244	～131

注）A, Btypeの外形寸法は同じ。※印のボルト長は準標準。

安定性重視（Htype）

安定性を重視したり、機器の振動が少ない場合に適す。

Htype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1	（H）		d	L	TH	取付可能ベッド厚
Htype	最小荷重 N	最大荷重 N	ばね定数 N/mm	φD1		レベル調整量	d	L	TH	取付可能ベッド厚
M-10H	7500	15000	23000	100	35	+22	M12	※90	107	～28
								120	137	～58
								※200	217	～138
M-14H	15000	30000	46000	140	42	+24	M16	※90	111	～19
								120	141	～49
								※200	221	～129
M-19H	20000	40000	62000	190	54	+27	M20	120	148	～36
M-19H	20000	40000	62000	190	54	+27	M20	※200	228	～116

注）※印のボルト長は準標準。

商品特長詳細

レイアウトの変更自由

ゴムと床面の微妙な凹凸が噛み合うことにより振動による機械の歩きがない

データが語る、優れた防振性能

振動実測グラフ

油、オゾンに強い耐久性に優れた特殊ゴムを使用

レベル調整が可能

床の勾配に合わせて設置が可能（±3度）

選定手順・ポイント

機械の種類と支持荷重から選定する方法

防振性能から選定する方法

1.グラフ下表から機械を選択し、適合するハイマウントのtypeを選択する。
2.マウント1箇所当たりの支持荷重を求める。
3.グラフの支持荷重を横にたどり、適合するtypeとの交点を求める。
4.適合品が無い場合は使用する数や配置を変え支持荷重を変更し再選定してください。
グラフ下の表を参照。

1.機械の加振周波数を求める。
2.マウント1箇所当たりの支持荷重を求める。
3.グラフの支持荷重を横にたどり、各typeとの交点を求める。
4.その位置から下にたどり、固有振動数を求める。
5.一般に機械の加振周波数が求めた固有振動数の2倍以上であれば、防振効果がある。逆に√2倍以下であれば共振域に入るので再選定してください。
定常的な振動を防振する場合。

Mシリーズの支持荷重と固有振動数

機械種類	インジェクション	プレスストローク数150回以下
工作機械	旋盤・形削盤・フライス盤ホーニング盤・研削盤（平面・内面）産業機械・金属加工機械半導体生産機械・半導体検査装置事務用機器・包装機械・搬送機械シャーリング・ベンダー	スロッター・鋸盤・歯切盤ボール盤・放電加工機試験機・測定機器

※Atypeは防振ゴム部を非常に柔らかくしてある。
　Btype以上の防振効果が必要な場合効果的だが、加振力の大きな機械に取り付けた場合機械の揺れが大きくなる場合があるのでご注意ください。

選定サポート情報

※異なるサイズのマウントを支持部の荷重に合わせて使用する場合、固有振動数が同等になるように選定してください。
※固有振動数から選定する場合は機械の加振力が上下方向に発生している場合に適用してください。

開発秘話

ハイマウントシリーズは倉敷化工産業機器事業部の初めての市場投入製品であり、
自動車部品のみでなく産業機器領域への展開の足掛かりとなった商品です。
その後、改良を重ねて現在のMタイプ、LMタイプを開発しています。

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

ばね定数

(N/mm)

特性

ねじの長さ L1

(mm)

高さ調整量 L2

(mm)

外径 D1

(φ)

範囲荷重Min

(N)

範囲荷重Max

(N)

RoHS?

最小発注数量

2501～5500	M12	39	1200	防振性	90	18	100	1550	3100	10	1個
2501～5500	M12	39	1200	防振性	120	18	100	1550	3100	-	1個
2501～5500	M12	39	1200	防振性	200	18	100	1550	3100	10	1個
5501～12500	M12	39	4600	標準	90	18	100	3150	6300	10	1個
5501～12500	M12	39	4600	標準	200	18	100	3150	6300	10	1個
12501～60000	M12	35	23000	安定性	120	22	100	7500	15000	10	1個
12501～60000	M12	35	23000	安定性	90	22	100	7500	15000	-	1個
12501～60000	M12	35	23000	安定性	200	22	100	7500	15000	10	1個
5501～12500	M16	47	2400	防振性	120	19	140	3100	6300	10	1個
5501～12500	M16	47	2400	防振性	90	19	140	3100	6300	-	1個
5501～12500	M16	47	2400	防振性	200	19	140	3100	6300	10	1個
5501～12500	M16	47	9200	標準	120	19	140	6300	12500	10	1個
5501～12500	M16	47	9200	標準	200	19	140	6300	12500	10	1個
12501～60000	M16	42	46000	安定性	120	24	140	15000	30000	10	1個
12501～60000	M16	42	46000	安定性	90	24	140	15000	30000	-	1個
12501～60000	M16	42	46000	安定性	200	24	140	15000	30000	10	1個
5501～12500	M20	56	4800	防振性	200	25	190	6300	12500	10	1個
12501～60000	M20	56	18300	標準	120	25	190	12500	25000	10	1個
12501～60000	M20	56	18300	標準	200	25	190	12500	25000	10	1個
12501～60000	M20	54	62000	安定性	120	27	190	20000	40000	10	1個
12501～60000	M20	54	62000	安定性	200	27	190	20000	40000	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,397円 ( 4,837円 )	在庫品1日目当日出荷可能
2,892円 ( 3,181円 )	9日目
4,483円 ( 4,931円 )	7日目
4,482円 ( 4,930円 )	在庫品1日目当日出荷可能
4,618円 ( 5,080円 )	在庫品1日目当日出荷可能
4,482円 ( 4,930円 )	在庫品1日目当日出荷可能
2,892円 ( 3,181円 )	9日目
4,483円 ( 4,931円 )	7日目
6,897円 ( 7,587円 )	在庫品1日目当日出荷可能
4,567円 ( 5,024円 )	9日目
6,897円 ( 7,587円 )	7日目
5,998円 ( 6,598円 )	在庫品1日目当日出荷可能
6,897円 ( 7,587円 )	7日目
6,322円 ( 6,954円 )	在庫品1日目当日出荷可能
4,567円 ( 5,024円 )	9日目
6,897円 ( 7,587円 )	7日目
11,382円 ( 12,520円 )	7日目
12,627円 ( 13,890円 )	在庫品1日目当日出荷可能
11,382円 ( 12,520円 )	7日目
12,627円 ( 13,890円 )	在庫品1日目当日出荷可能
11,529円 ( 12,682円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

優れた耐油性を発揮し、設備機器の振動・衝撃・騒音を防止するマウント。
【特長】
・コンパクトなボディーで大きな防振性能を発揮。豊富なバリエーションで用途に合わせては選択可能
・豊富なラインナップにより、防振性能重視、安定性能重視を選択可能
・床を汚しにくく、油、オゾンに強い耐久性に優れた特殊ゴムを使用
・ナットスパナを回すことでレベル調整が可能
・振動による機械の歩きがなく、床の勾配に合わせて設置が可能（±3度）
・基礎ボルト工事が不要なので環境に合わせてレイアウト変更が可能
【用途】
・インジェクション、プレスなどの工作機械の防振に

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

倉敷化工
ハイマウント MYシリーズ
ハイダンピングラバー採用により、従来の防振性能に減衰性能をプラスアルファーしました。
ミスミ
防振マウント
重量用装置を支える防振用マウントです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
