ストッパーナット OP-020PB
- 通常単価(税別)
- 258円～328円
- 税込単価
- 284円～361円
M10シリーズのショックアブソーバに対応した位置決め用ストッパーナットです。【特長】・ワークの正確な位...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
OP-020PB-S
（キャップ無し用）
質量 6g
OP-020PB-C
（キャップ付き用）
質量 9g
共通外形図
使用上の注意
- ダンパーの端面に､ボトミング（ストロークエンドで機械的に衝突したときに発生する抗力）が直接働く事を防止致します｡外部ストッパーが無い場合必ず使用して下さい｡
- ストロークエンド1mm手前で停止できるように調整し、本体ナットでしっかりと固定して下さい。
- 面取りがない方が衝突面です。取付時には御注意下さい。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
M10シリーズのショックアブソーバに対応した位置決め用ストッパーナットです。
【特長】
・ワークの正確な位置決めを可能にし、ショックアブソーバの損傷を防ぎます。
・ショックアブソーバのキャップ無しとキャップ付き型のそれぞれに対応します。
・ストロークエンド1mm手前で停止できるように調整し、本体ナットでしっかりと固定して下さい。
【用途】
・各種自動機に使用されているショックアブソーバの位置決めとして使用可能です。
・ショックアブソーバの損傷防止に使用可能です。

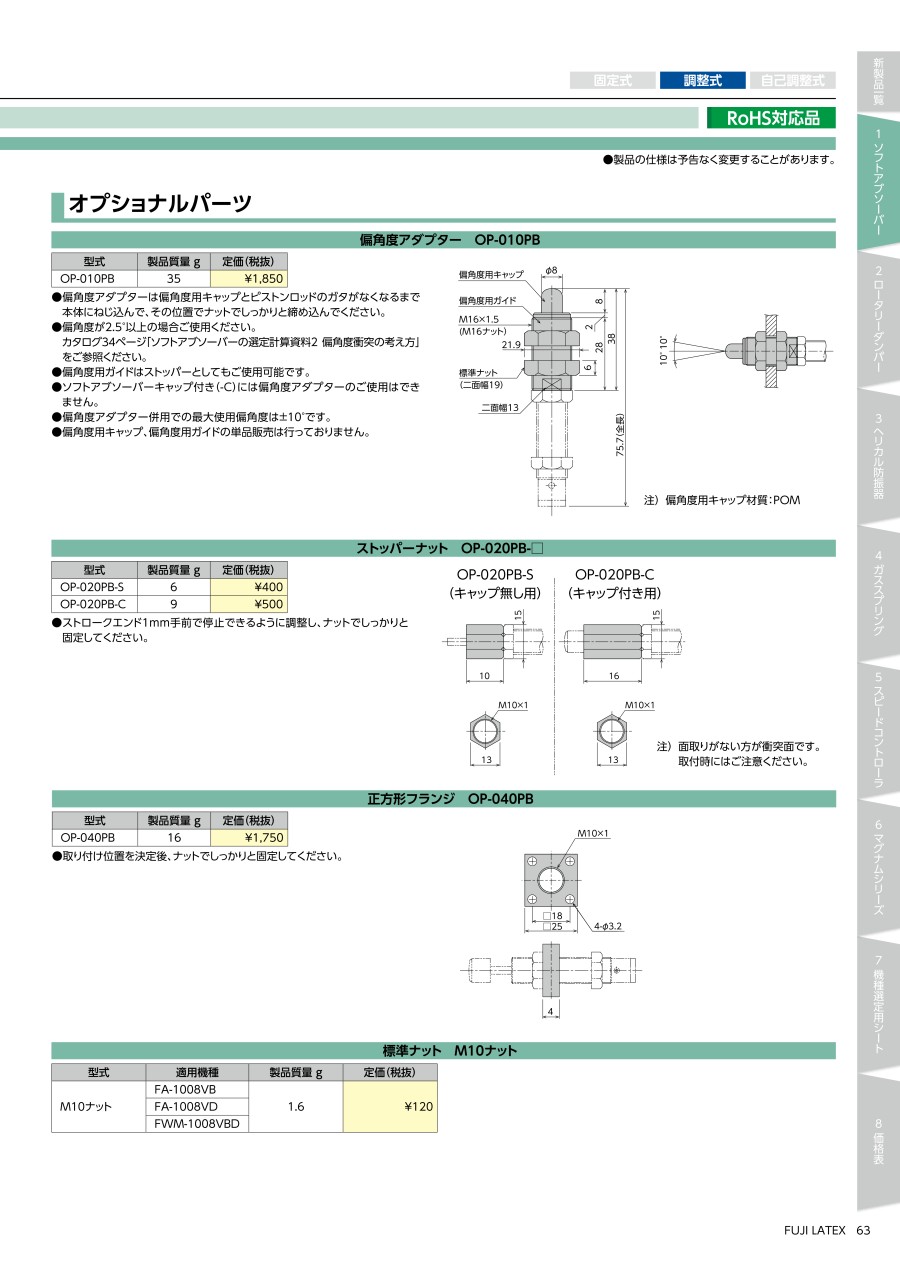

カタログ
