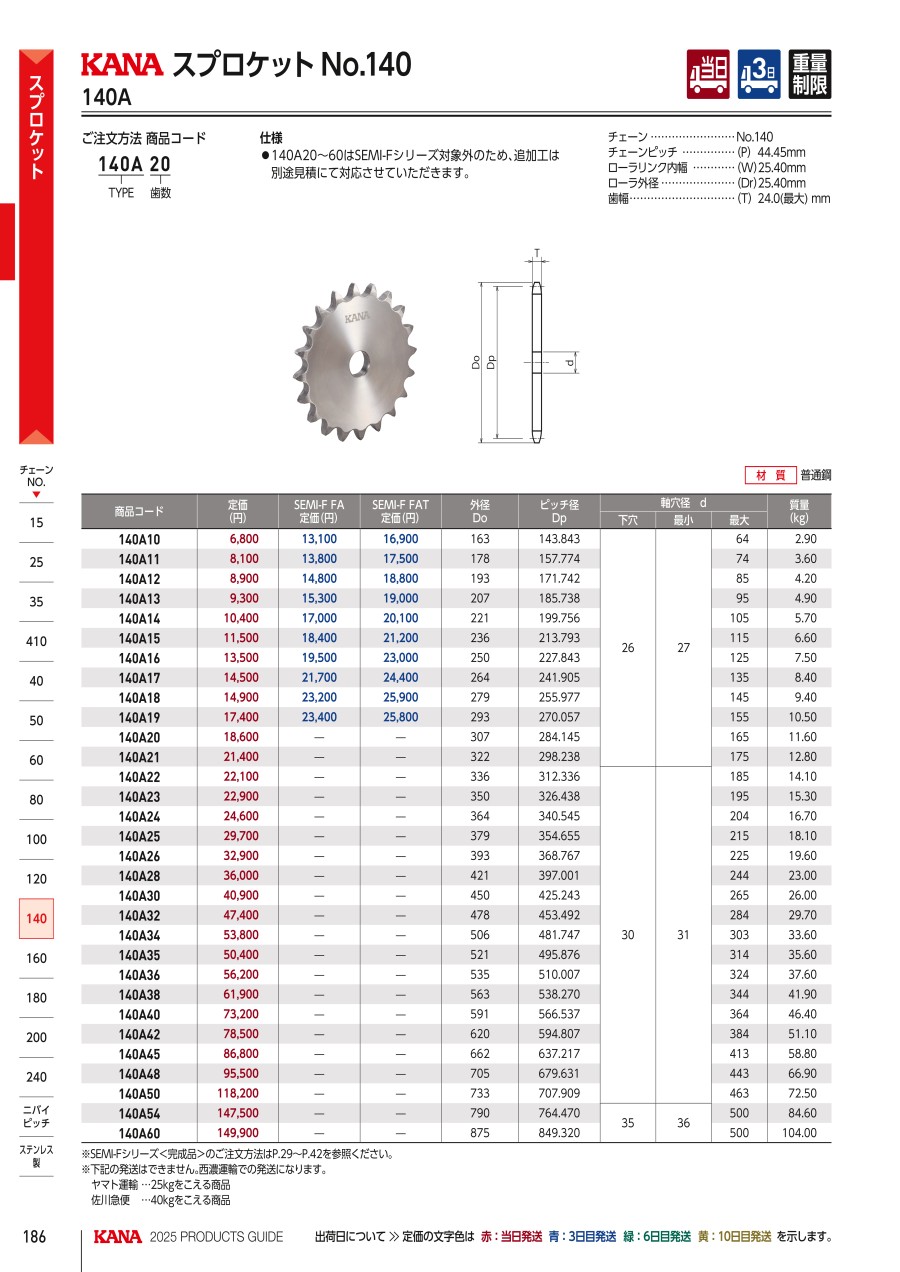

標準スプロケット 140A形
- 通常単価(税別)
- 4,545円～100,330円
- 税込単価
- 5,000円～110,363円
通常出荷日：3日目～6日目
KANA標準スプロケット歯数のバリエーションが豊富です。【特長】・ボスのない平板形状・低速・軽荷重用で...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
未確定：候補が31型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- チェーン：No.140
- チェーンピッチ：（P）44.45mm
- ローラリンク内幅：（W）25.40mm
- ローラ外径：（Dr）25.40mm
- 歯幅：（T）24.0（最大）mm
- 材質：普通鋼
規格表
単位：mm
| 型番 | 外径 Do | ピッチ径 Dp | 軸穴径 d | 質量 （kg） | ||
|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | ||||
| 140A10 | 163 | 143.843 | 26 | 27 | 64 | 2.90 |
| 140A11 | 178 | 157.774 | 74 | 3.60 | ||
| 140A12 | 193 | 171.742 | 85 | 4.20 | ||
| 140A13 | 207 | 185.738 | 95 | 4.90 | ||
| 140A14 | 221 | 199.756 | 105 | 5.70 | ||
| 140A15 | 236 | 213.793 | 115 | 6.60 | ||
| 140A16 | 250 | 227.843 | 125 | 7.50 | ||
| 140A17 | 264 | 241.905 | 135 | 8.40 | ||
| 140A18 | 279 | 255.977 | 145 | 9.40 | ||
| 140A19 | 293 | 270.057 | 155 | 10.50 | ||
| 140A20 | 307 | 284.145 | 165 | 11.60 | ||
| 140A21 | 322 | 298.238 | 175 | 12.80 | ||
| 140A22 | 336 | 312.336 | 30 | 31 | 185 | 14.10 |
| 140A23 | 350 | 326.438 | 195 | 15.30 | ||
| 140A24 | 364 | 340.545 | 204 | 16.70 | ||
| 140A25 | 379 | 354.655 | 215 | 18.10 | ||
| 140A26 | 393 | 368.767 | 225 | 19.60 | ||
| 140A28 | 421 | 397.001 | 244 | 23.00 | ||
| 140A30 | 450 | 425.243 | 265 | 26.00 | ||
| 140A32 | 478 | 453.492 | 284 | 29.70 | ||
| 140A34 | 506 | 481.747 | 303 | 33.60 | ||
| 140A35 | 521 | 495.876 | 314 | 35.60 | ||
| 140A36 | 535 | 510.007 | 324 | 37.60 | ||
| 140A38 | 563 | 538.270 | 344 | 41.90 | ||
| 140A40 | 591 | 566.537 | 364 | 46.40 | ||
| 140A42 | 620 | 594.807 | 384 | 51.10 | ||
| 140A45 | 662 | 637.217 | 413 | 58.80 | ||
| 140A48 | 705 | 679.631 | 443 | 66.90 | ||
| 140A50 | 733 | 707.909 | 463 | 72.50 | ||
| 140A54 | 790 | 764.470 | 35 | 36 | 500 | 84.60 |
| 140A60 | 875 | 849.320 | 500 | 104.00 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,545円 ( 5,000円 ) | 6日目 |
5,291円 ( 5,820円 ) | 6日目 |
5,895円 ( 6,485円 ) | 6日目 |
6,145円 ( 6,760円 ) | 6日目 |
6,666円 ( 7,333円 ) | 6日目 |
7,539円 ( 8,293円 ) | 6日目 |
8,474円 ( 9,321円 ) | 6日目 |
9,445円 ( 10,390円 ) | 6日目 |
9,500円 ( 10,450円 ) | 6日目 |
11,279円 ( 12,407円 ) | 6日目 |
12,110円 ( 13,321円 ) | 6日目 |
13,349円 ( 14,684円 ) | 6日目 |
14,062円 ( 15,468円 ) | 6日目 |
16,068円 ( 17,675円 ) | 6日目 |
17,610円 ( 19,371円 ) | 6日目 |
21,405円 ( 23,546円 ) | 6日目 |
22,805円 ( 25,086円 ) | 6日目 |
25,242円 ( 27,766円 ) | 3日目 |
26,543円 ( 29,197円 ) | 3日目 |
32,230円 ( 35,453円 ) | 3日目 |
43,890円 ( 48,279円 ) | 5日目 |
35,015円 ( 38,517円 ) | 3日目 |
45,817円 ( 50,399円 ) | 5日目 |
40,561円 ( 44,617円 ) | 3日目 |
50,292円 ( 55,321円 ) | 3日目 |
51,850円 ( 57,035円 ) | 3日目 |
56,912円 ( 62,603円 ) | 3日目 |
64,475円 ( 70,923円 ) | 3日目 |
76,493円 ( 84,142円 ) | 3日目 |
94,525円 ( 103,978円 ) | 3日目 |
100,330円 ( 110,363円 ) | 3日目 |
詳細情報
基本情報
KANA標準スプロケット歯数のバリエーションが豊富です。
【特長】
・ボスのない平板形状
・低速・軽荷重用です
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
