片山チエン

SUSFBN80B ステンレスフィニッシュドボアスプロケット

カタログ |

一部SALE 2026/01/31まで

この商品のFAQをみる（2件）

通常単価(税別): 7,317円～68,429円特別価格

税込単価: 8,049円～75,272円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準2062ニバイピッチスプロケット Rローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

通常出荷日：6 日目

標準チェーン80用、軸穴完成品のステンレス製スプロケット。【特長】・新JISキ...

環境対応
RoHS非対応
特性・用途
該当なし
スプロケット形状
B形
チエーンNo.
80
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
材質詳細
ステンレス GB304

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が191型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

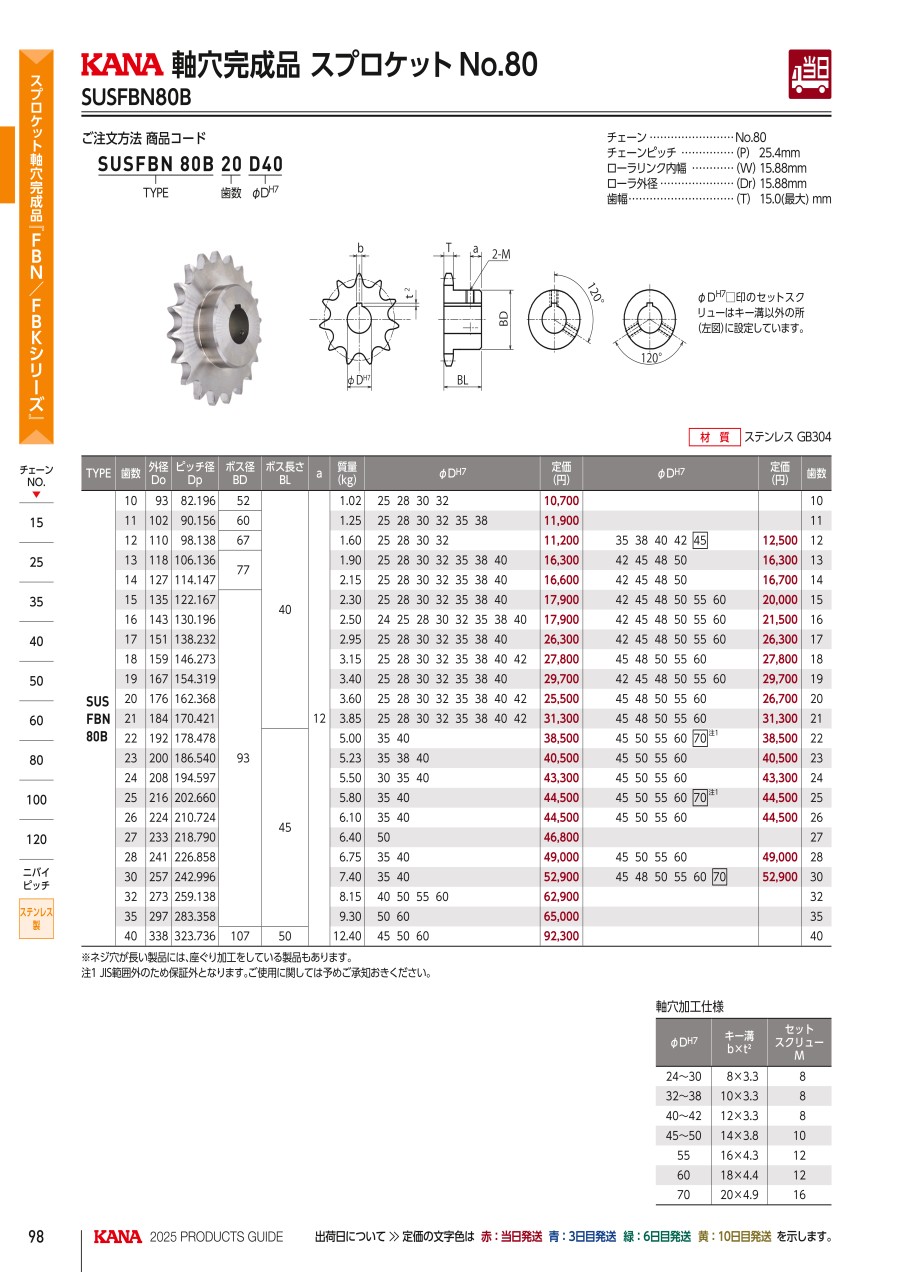

外形図

ΦD^H7（）印のセットスクリューはキー溝以外の所に設定しています。

製品仕様

チェーン：No.80
チェーンピッチ：（P）25.4mm
ローラリンク内幅：（W）15.88mm
ローラ外径：（Dr）15.88mm
歯幅：（T）15.0（最大）mm

規格表

単位：mm

型番	歯数	外径 Do	ピッチ径 Dp	ボス径 BD	ボス長さ BL	a	質量（kg）	ΦD^H7
SUSFBN 80B	10	93	82.196	52	40	12	1.02	25 28 30 32
	11	102	90.156	60			1.25	25 28 30 32 35 38
	12	110	98.138	67			1.60	25 28 30 32 35 38 40 42（45）
	13	118	106.136	77			1.90	25 28 30 32 35 38 40 42 45 48 50
	14	127	114.147	77			2.15	25 28 30 32 35 38 40 42 45 48 50
	15	135	122.167	93			2.30	25 28 30 32 35 38 40 42 45 48 50 55 60
	16	143	130.196				2.50	24 25 28 30 32 35 38 40 42 45 48 50 55 60
	17	151	138.232				2.95	25 28 30 32 35 38 40 42 45 48 50 55 60
	18	159	146.273				3.15	25 28 30 32 35 38 40 42 45 48 50 55 60
	19	167	154.319				3.40	25 28 30 32 35 38 40 42 45 48 50 55 60
	20	176	162.368				3.60	25 28 30 32 35 38 40 42 45 48 50 55 60
	21	184	170.421				3.85	25 28 30 32 35 38 40 42 45 48 50 55 60
	22	192	178.478		45		5.00	35 40 45 50 55 60（70）^注1
	23	200	186.540				5.23	35 38 40 45 50 55 60
	24	208	194.597				5.50	30 35 40 45 50 55 60
	25	216	202.660				5.80	35 40 45 50 55 60（70）^注1
	26	224	210.724				6.10	35 40 45 50 55 60
	27	233	218.790				6.40	50
	28	241	226.858				6.75	35 40 45 50 55 60
	30	257	242.996				7.40	35 40 45 48 50 55 60（70）
	32	273	259.138				8.15	40 50 55 60
	35	297	283.358				9.30	50 60
	40	338	323.736	107	50		12.40	45 50 60

注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。

軸穴加工仕様

単位：mm

ΦD^H7	キー溝 b×t²	セットスクリューM
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45～50	14×3.8	10
55	16×4.3	12
60	18×4.4	12
70	20×4.9	16

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

最小発注数量

10	25	8	3.3	1個
10	28	8	3.3	1個
10	30	8	3.3	1個
10	32	10	3.3	1個
11	25	8	3.3	1個
11	28	8	3.3	1個
11	30	8	3.3	1個
11	32	10	3.3	1個
11	35	10	3.3	1個
11	38	10	3.3	1個
12	25	8	3.3	1個
12	28	8	3.3	1個
12	30	8	3.3	1個
12	32	10	3.3	1個
12	35	10	3.3	1個
12	38	10	3.3	1個
12	40	12	3.3	1個
12	42	12	3.3	1個
12	45	14	3.8	1個
13	25	8	3.3	1個
13	28	8	3.3	1個
13	30	8	3.3	1個
13	32	10	3.3	1個
13	35	10	3.3	1個
13	38	10	3.3	1個
13	40	12	3.3	1個
13	42	12	3.3	1個
13	45	14	3.8	1個
13	48	14	3.8	1個
13	50	14	3.8	1個
14	25	8	3.3	1個
14	28	8	3.3	1個
14	30	8	3.3	1個
14	32	10	3.3	1個
14	35	10	3.3	1個
14	38	10	3.3	1個
14	40	12	3.3	1個
14	42	12	3.3	1個
14	45	14	3.8	1個
14	48	14	3.8	1個
14	50	14	3.8	1個
15	25	8	3.3	1個
15	28	8	3.3	1個
15	30	8	3.3	1個
15	32	10	3.3	1個
15	35	10	3.3	1個
15	38	10	3.3	1個
15	40	12	3.3	1個
15	42	12	3.3	1個
15	45	14	3.8	1個
15	48	14	3.8	1個
15	50	14	3.8	1個
15	55	16	4.3	1個
15	60	18	4.4	1個
16	24	8	3.3	1個
16	25	8	3.3	1個
16	28	8	3.3	1個
16	30	8	3.3	1個
16	32	10	3.3	1個
16	35	10	3.3	1個

通常単価(税別) (税込単価)	通常出荷日

7,317円 ( 8,049円 )	6日目
7,932円 ( 8,725円 )	4日目
7,317円 ( 8,049円 )	6日目
7,932円 ( 8,725円 )	4日目
8,822円 ( 9,704円 )	4日目
8,822円 ( 9,704円 )	4日目
8,822円 ( 9,704円 )	4日目
8,822円 ( 9,704円 )	4日目
8,822円 ( 9,704円 )	4日目
8,822円 ( 9,704円 )	4日目
7,646円 ( 8,411円 )	6日目
8,303円 ( 9,133円 )	4日目
7,646円 ( 8,411円 )	6日目
8,303円 ( 9,133円 )	4日目
9,267円 ( 10,194円 )	4日目
9,267円 ( 10,194円 )	4日目
9,267円 ( 10,194円 )	4日目
9,267円 ( 10,194円 )	4日目
9,267円 ( 10,194円 )	4日目
11,105円 ( 12,216円 )	6日目
11,879円 ( 13,067円 )	4日目
11,105円 ( 12,216円 )	6日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	3日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	4日目
11,879円 ( 13,067円 )	4日目
11,614円 ( 12,775円 )	6日目
11,896円 ( 13,086円 )	4日目
11,614円10,684円 ( 11,752円 )	6日目
11,896円 ( 13,086円 )	4日目
11,896円 ( 13,086円 )	4日目
11,896円 ( 13,086円 )	4日目
11,896円 ( 13,086円 )	4日目
12,823円 ( 14,105円 )	4日目
12,823円 ( 14,105円 )	4日目
12,823円 ( 14,105円 )	4日目
12,823円 ( 14,105円 )	4日目
12,704円11,687円 ( 12,856円 )	6日目
12,828円 ( 14,111円 )	4日目
12,025円 ( 13,228円 )	6日目
12,828円 ( 14,111円 )	4日目
12,828円 ( 14,111円 )	4日目
12,828円 ( 14,111円 )	4日目
12,828円 ( 14,111円 )	4日目
14,827円 ( 16,310円 )	4日目
14,827円 ( 16,310円 )	4日目
14,827円 ( 16,310円 )	4日目
14,827円 ( 16,310円 )	4日目
14,827円 ( 16,310円 )	4日目
14,827円 ( 16,310円 )	4日目
12,828円 ( 14,111円 )	4日目
12,828円 ( 14,111円 )	4日目
12,828円 ( 14,111円 )	4日目
12,704円 ( 13,974円 )	3日目
12,828円 ( 14,111円 )	4日目
13,043円11,738円 ( 12,912円 )	6日目

基本情報

基本情報

標準チェーン80用、軸穴完成品のステンレス製スプロケット。
【特長】
・新JISキー溝仕様
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
・ステンレスGB304
【用途】
・屋外の伝動装置
・水または蒸気の掛かるところ、高温、低温の雰囲気

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SUSFBN80B ステンレスフィニッシュドボアスプロケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によって様々です。焼入れ品でない場合、ピッチ円径部分の歯の残り厚さによって判断します。一般には概ね1 / 3の摩耗を使用限度としています。詳しくは技術資料または説明書を参照ください。

Q特殊環境で使用できますか？

水や蒸気、高温 / 低温などの環境においてはステンレス製スプロケットのご用意があります。
