HGハイグレード歯先硬化スプロケット80-2A形
- 通常単価(税別)
- 48,342円
- 税込単価
- 53,176円
通常出荷日：3日目
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
HG80-2A48Hの仕様・寸法情報
スプロケット形状
A形
チエーンNo.
80
歯数(T)
48
列数
2
軸穴径 ｄ(mm)
33
種類
下穴タイプ
材質
スチール
チェーンタイプ
標準
軸種類
標準下穴
最小軸穴径(mm)
34
表面処理
なし
-
-
商品情報
外形図
製品仕様
- チェーン：No.80-2
- チェーンピッチ：（P）25.4mm
- ローラリンク内幅：（W）15.88mm
- ローラ外径：（Dr）15.88mm
- 歯幅：（T）14.1mm
- 全歯幅：（M）43.4mm
- 材質：機械構造用炭素鋼
- 歯先高周波焼入
規格表
| 型番 | Do | Dp | 軸穴径 d | DH | M | 形状 | 重量 kg | |
|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | |||||||
| HG80-2A48H | 403 | 388.361 | 33 | 34 | 361 | 43.4 | 削出仕様 | 38.56 |
※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。
詳細情報
基本情報
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です
ご注意
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

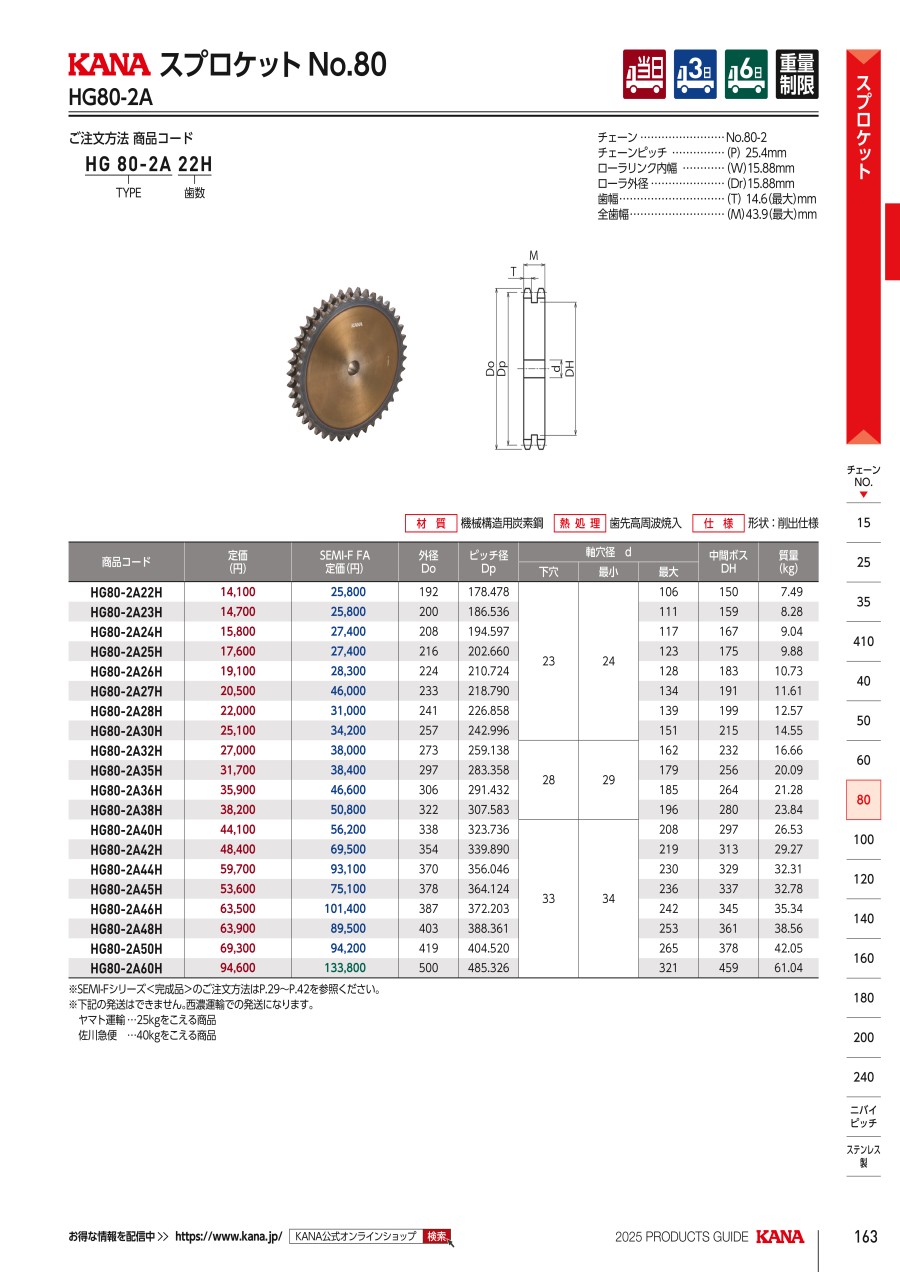

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
HGハイグレード歯先硬化スプロケット80-2A形の型番HG80-2A48Hのページです。
型番HG80-2A48Hに関する仕様情報を記載しております。
