HGハイグレード歯先硬化スプロケット60A形

通常単価(税別)
1,46016,265
税込単価
1,60617,892
通常出荷日:在庫品1日目~6日目一部当日出荷可能

KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です。

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
詳細を確認
未確定:候補が7型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

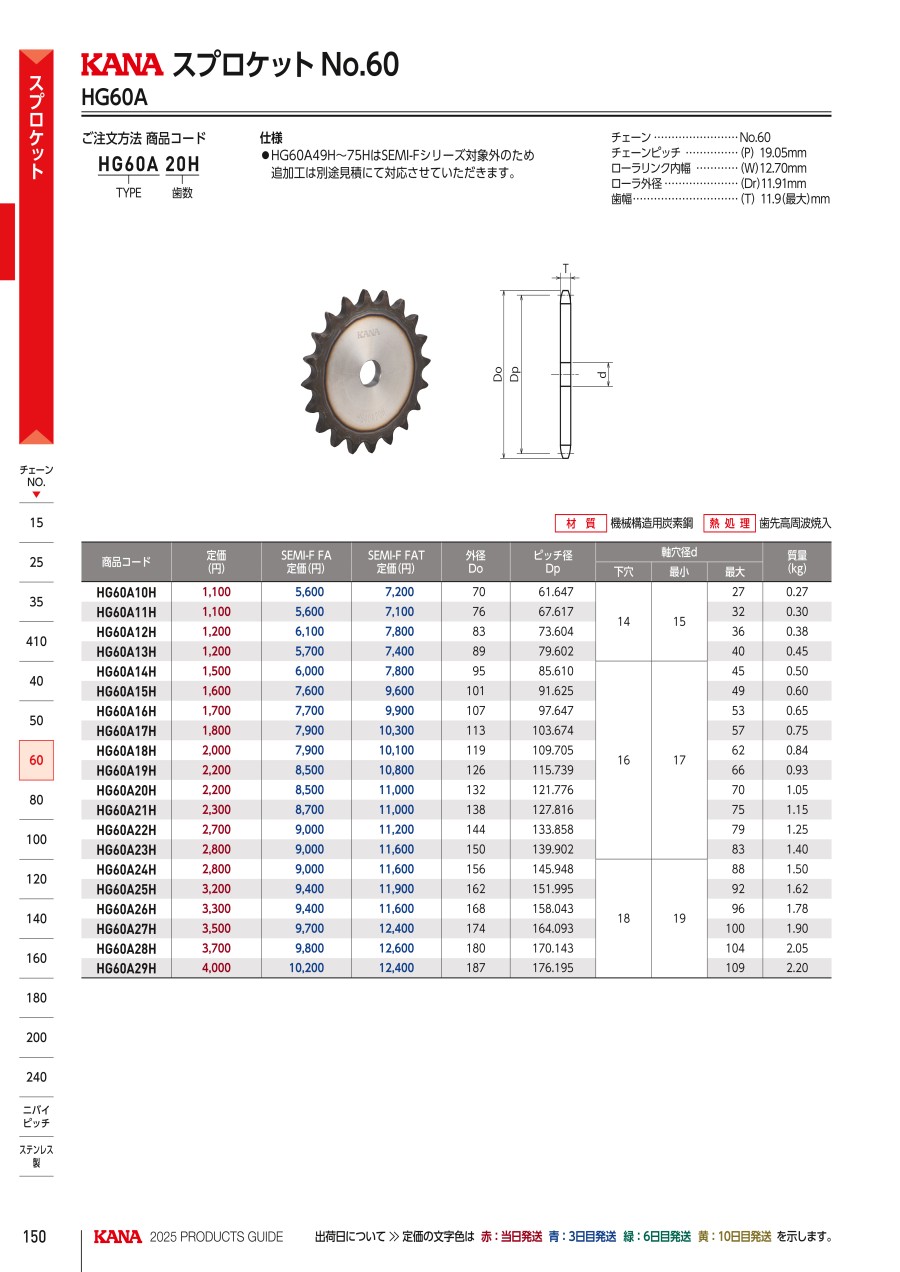

外形図

HGハイグレード歯先硬化スプロケット60A形 外形図

製品仕様

チェーンNo.60
チェーンピッチ(P)19.05mm
ローラリンク内幅(W)12.70mm
ローラ外径(Dr)11.91mm
歯幅(T)11.7mm
  • 材質:機械構造用炭素鋼
  • 焼入:歯先高周波焼入

規格表

型番歯数外径
Do
ピッチ径
Dp
軸穴径d重量
kg
下穴最小
HG60A20H132121.7816171.05
25H162151.9918191.62
27H174164.0918191.90
30H193182.2518192.35
36H229218.5720213.40
50H314303.3920216.60
75H466454.92262714.90

型番リスト

表示件数

歯数

(T)

軸穴径 d

(mm)

最小軸穴径

(mm)

最小発注数量
20
16
17
1個
25
18
19
1個
27
18
19
1個
30
18
19
1個
36
20
21
1個
50
20
21
1個
75
26
27
1個
通常単価(税別) (税込単価)
通常出荷日
1,460
( 1,606 )
6日目
2,622
( 2,884 )
在庫品1日目当日出荷可能
2,369
( 2,606 )
6日目
3,603
( 3,963 )
6日目
4,393
( 4,832 )
6日目
7,957
( 8,753 )
6日目
16,265
( 17,892 )
6日目

詳細情報

基本情報

KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

HGハイグレード歯先硬化スプロケット60A形のレビュー
この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

今見ている商品
HGハイグレード歯先硬化スプロケット60A形
HGハイグレード歯先硬化スプロケット50A形
HGハイグレード歯先硬化スプロケット40A形
HGハイグレード歯先硬化スプロケット80A形
HGハイグレード歯先硬化スプロケット35A形
HGハイグレード歯先硬化スプロケット100A形
メーカー片山チエン片山チエン片山チエン片山チエン片山チエン片山チエン
通常価格1,460-573 -601 -1,837 -458 -2,513 -
通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜3日目〜4日目〜6日目
スプロケット形状A形A形A形A形A形A形
チエーンNo.6050408035100
列数111111
種類下穴タイプ下穴タイプ下穴タイプ下穴タイプ下穴タイプ下穴タイプ
材質スチールスチールスチールスチールスチールスチール
