HGハイグレード歯先硬化スプロケット100A形
- 通常単価(税別)
- 2,513円～14,180円
- 税込単価
- 2,764円～15,598円
通常出荷日：6日目
【特長】・ボスのない平板形状・歯先高周波焼入を行っています【仕様】・材質：機械構造用炭素鋼
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| チェーン | No.100 |
|---|---|
| チェーンピッチ | （P）31.75mm |
| ローラリンク内幅 | （W）19.05mm |
| ローラ外径 | （Dr）19.05mm |
| 歯幅 | （T）18.0（最大）mm |
| 材質 | 機械構造用炭素鋼 |
| 熱処理 | 歯先高周波焼入 |

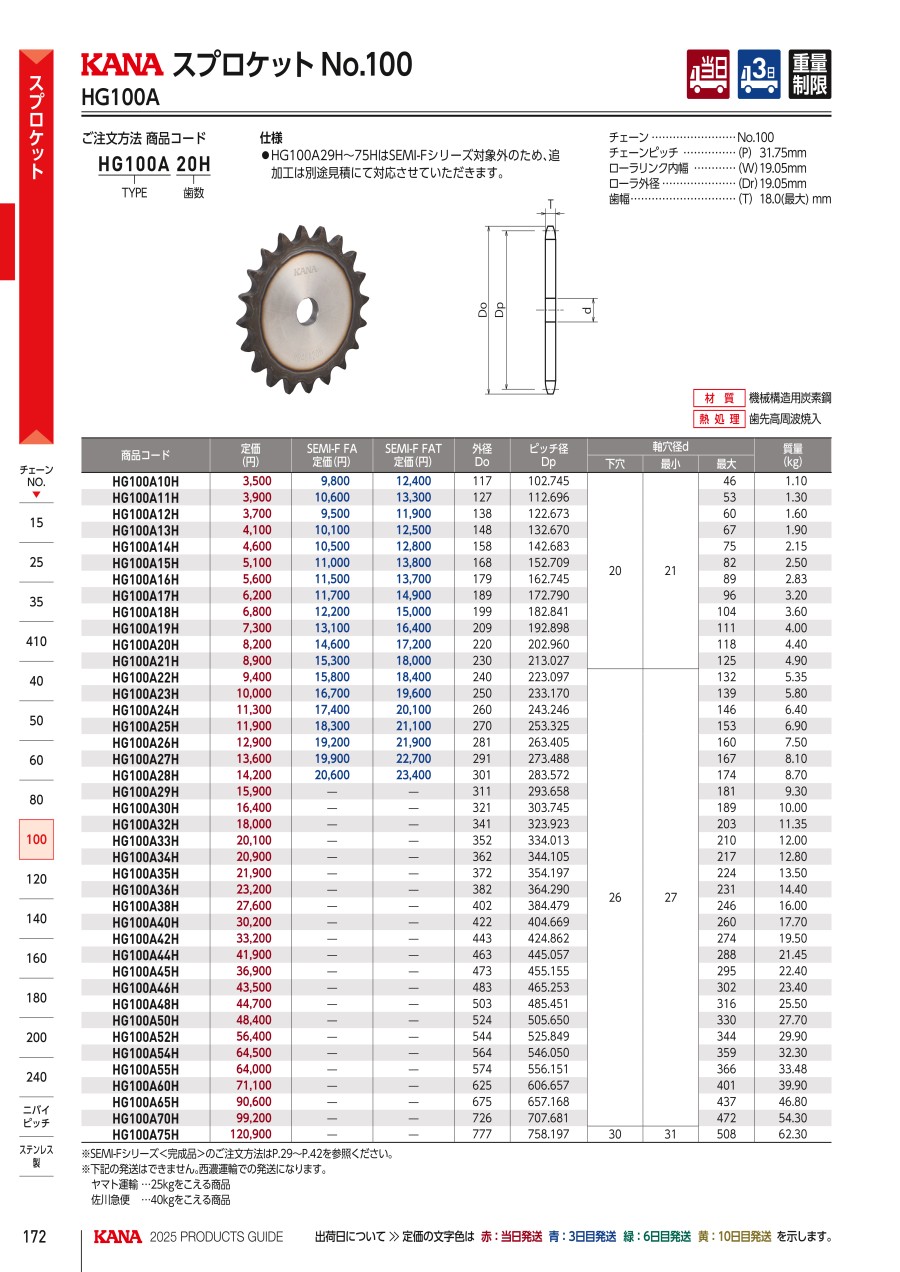

規格表
単位：mm
| 型番 | Do | Dp | 軸穴径d | 質量 （kg） | |
|---|---|---|---|---|---|
| 下穴 | 最小 | ||||
| HG100A10H | 117 | 102.745 | 20 | 21 | 1.10 |
| HG100A23H | 250 | 233.170 | 26 | 27 | 5.80 |
| HG100A26H | 281 | 263.405 | 26 | 27 | 7.50 |
| HG100A33H | 352 | 334.013 | 26 | 27 | 12.00 |
※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。
詳細情報
基本情報
【特長】
・ボスのない平板形状
・歯先高周波焼入を行っています
【仕様】
・材質：機械構造用炭素鋼
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
