HGハイグレード歯先硬化スプロケット100-2A形
- 通常単価(税別)
- 25,411円～59,887円
- 税込単価
- 27,952円～65,876円
通常出荷日：3日目～6日目
KANA標準スプロケット番手・歯数・形状のバリエーションが豊富です
- 片山チエン製スプロケットの下穴品はカタログ記載数値より下回ることがございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| チェーン | No.100-2 |
|---|---|
| チェーンピッチ | （P）31.75mm |
| ローラリンク内幅 | （W）19.05mm |
| ローラ外径 | （Dr）19.05mm |
| 歯幅 | （T）17.0mm |
| 全歯幅 | （M）52.8mm |
| 材質 | 機械構造用炭素鋼 |
| 焼入 | 歯先高周波焼入 |
規格表
| 型番 | Do | Dp | 軸穴径d | DH | M | 形状 | 重量 kg | |
|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | |||||||
| HG100-2A24H | 260 | 243.246 | 33 | 34 | 209 | 52.8 | 削出仕様 | 17.11 |
| HG100-2A40H | 422 | 404.669 | 33 | 34 | 371 | 52.8 | 49.84 | |
※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

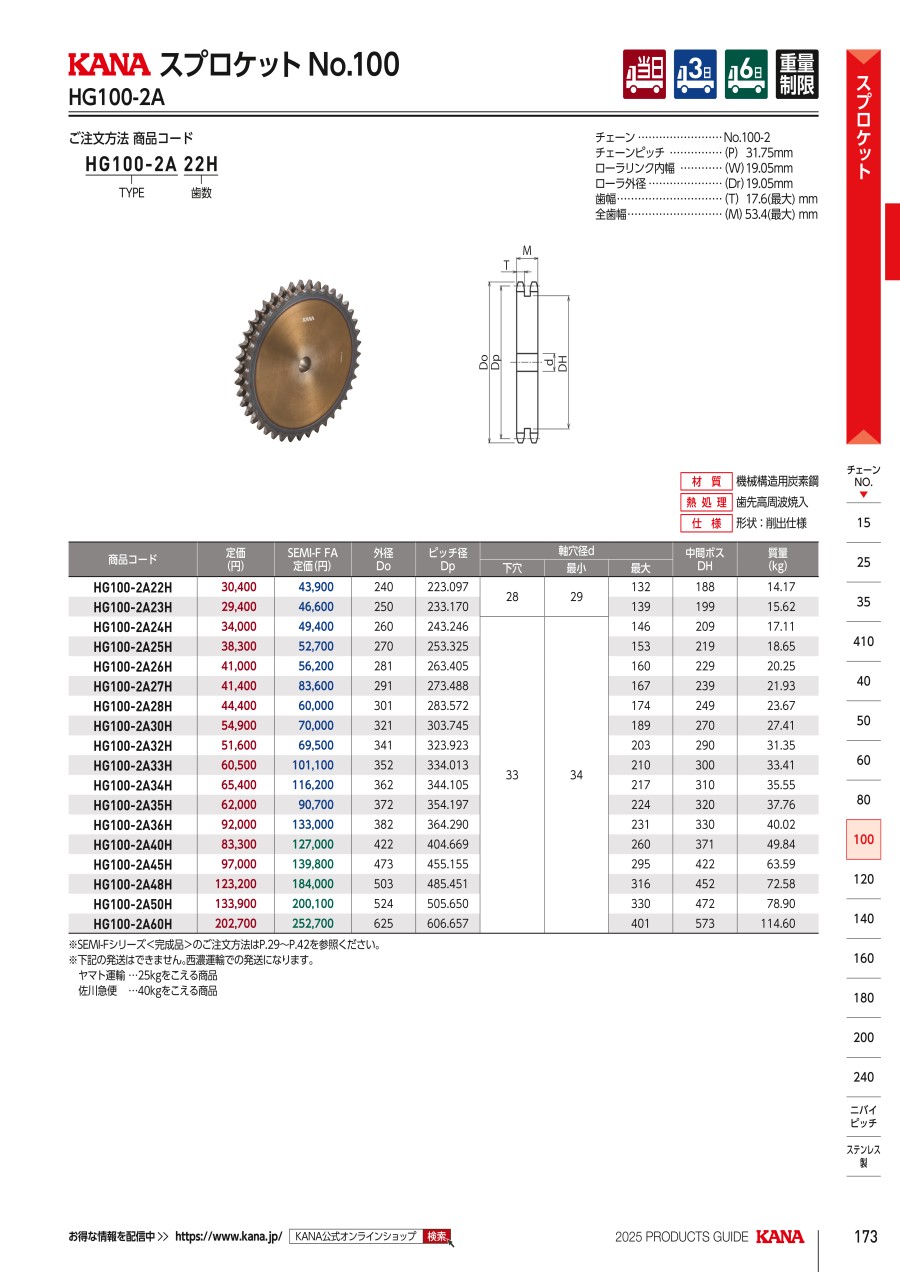

カタログ
