片山チエン

FBN60SD フィニッシュドボアスプロケット

カタログ

通常単価(税別): 2,770円～7,438円

税込単価: 3,047円～8,182円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

軸穴完成品のFBN60SDフィニッシュドボアスプロケット。【特長】・軸穴H7公差、新JIS規格の平行キ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

よく一緒に見られています

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

片山チエン

通常出荷日：在庫品1日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

チェーン：No.60
チェーンピッチ：（P）19.05mm
ローラリンク内幅：（W）12.70mm
ローラ外径：（Dr）11.91mm
歯幅：（T）11.9（最大）mm （C）38.1（最小）mm

規格表

※Mはセットスクリューです。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

最小発注数量

12	20	6	2.8	1個
12	30	8	3.3	1個
13	25	8	3.3	1個
13	30	8	3.3	1個
13	32	10	3.3	1個
13	35	10	3.3	1個
14	35	10	3.3	1個
14	40	12	3.3	1個
15	30	8	3.3	1個
15	35	10	3.3	1個
15	40	12	3.3	1個
16	30	8	3.3	1個
16	35	10	3.3	1個
16	40	12	3.3	1個
16	45	14	3.8	1個
17	30	8	3.3	1個
17	35	10	3.3	1個
17	40	12	3.3	1個
17	45	14	3.8	1個
18	30	8	3.3	1個
18	35	10	3.3	1個
18	40	12	3.3	1個
18	45	14	3.8	1個
19	40	12	3.3	1個
19	45	14	3.8	1個
19	50	14	3.8	1個
20	35	10	3.3	1個
20	40	12	3.3	1個
20	45	14	3.8	1個
20	50	14	3.8	1個
21	40	12	3.3	1個
21	50	14	3.8	1個

通常単価(税別) (税込単価)	通常出荷日

2,770円 ( 3,047円 )	6日目
3,823円 ( 4,205円 )	4日目
3,965円 ( 4,362円 )	6日目
3,379円 ( 3,717円 )	4日目
3,654円 ( 4,019円 )	4日目
3,472円 ( 3,819円 )	4日目
4,382円 ( 4,820円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	4日目
4,355円 ( 4,791円 )	6日目
4,375円 ( 4,813円 )	在庫品1日目当日出荷可能
3,974円 ( 4,371円 )	4日目
3,821円 ( 4,203円 )	6日目
4,984円 ( 5,482円 )	6日目
5,471円 ( 6,018円 )	在庫品1日目当日出荷可能
4,406円 ( 4,847円 )	6日目
5,369円 ( 5,906円 )	6日目
5,481円 ( 6,029円 )	4日目
4,697円 ( 5,167円 )	6日目
5,145円 ( 5,660円 )	在庫品1日目当日出荷可能
5,777円 ( 6,355円 )	在庫品1日目当日出荷可能
5,000円 ( 5,500円 )	6日目
5,735円 ( 6,309円 )	6日目
5,619円 ( 6,181円 )	6日目
5,986円 ( 6,585円 )	6日目
6,491円 ( 7,140円 )	6日目
6,491円 ( 7,140円 )	6日目
4,335円 ( 4,769円 )	4日目
4,619円 ( 5,081円 )	在庫品1日目当日出荷可能
4,460円 ( 4,906円 )	6日目
4,765円 ( 5,242円 )	6日目
7,170円 ( 7,887円 )	在庫品1日目当日出荷可能
7,438円 ( 8,182円 )	6日目

詳細情報

基本情報

基本情報

軸穴完成品のFBN60SDフィニッシュドボアスプロケット。
【特長】
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
・機械構造用炭素鋼、歯先高周波焼入れスプロケット
【用途】
・モーター、発動機の動力伝達
・車輪駆動、コンベヤ、エレベーター、フォークリフト昇降など

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

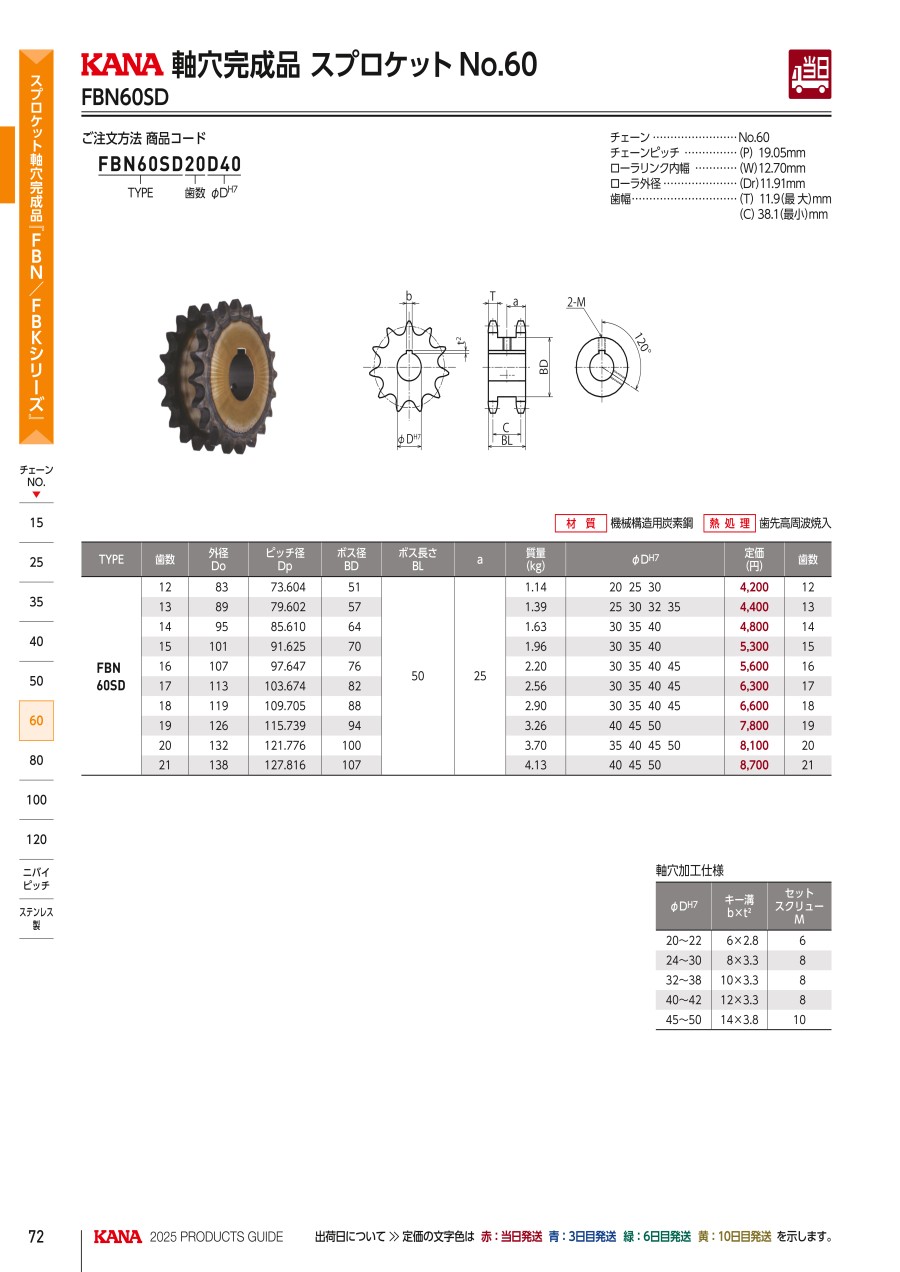

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FBN60SD フィニッシュドボアスプロケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q寿命はどのくらいですか？

使用環境によってさまざまです。歯面高周波焼入れスプロケットについては、焼入れ層が無くなったところを摩耗限度とします。

Q歯先焼入れにはどんな効果がありますか？

高周波焼入れで表面硬度を上げます。耐摩耗性、強度の向上があり、回転数が高い場合や歯数が少なく、巻き付け角が少ない場合など、単位時間当たりチェーンとの当たり回数が多い場合に有効です。
