FBN60B フィニッシュドボアスプロケット

Name: FBN60B フィニッシュドボアスプロケット
Brand: 片山チエン
SKU: 221000015641
Rating: 5 (5 reviews)

カタログ

通常単価(税別): 1,351円～11,444円

税込単価: 1,486円～12,588円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

軸穴完成品のスプロケット。【特長】・標準チェーン60用・軸穴H7公差、新JIS規格の平行キー並級、メー...

詳細を確認

55.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

片山チエン

スプロケット標準スプロケット60B型

通常価格(税別)： 818円 (税込価格：900円)

通常出荷日：在庫品1日目

よく一緒に見られています

片山チエン

FBN50B フィニッシュドボアスプロケット

通常価格(税別)： 1,107円 (税込価格：1,218円)

通常出荷日：在庫品1日目

未確定：候補が290型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ΦDH7（）印のセットスクリューはキー溝以外の所（上図）に設定しています。

製品仕様

チェーン：No.60
チェーンピッチ：（P）19.05 mm
ローラリンク内幅：（W）12.70 mm
ローラ外径：（Dr）11.91 mm
歯幅：（T）11.9（最大）mm

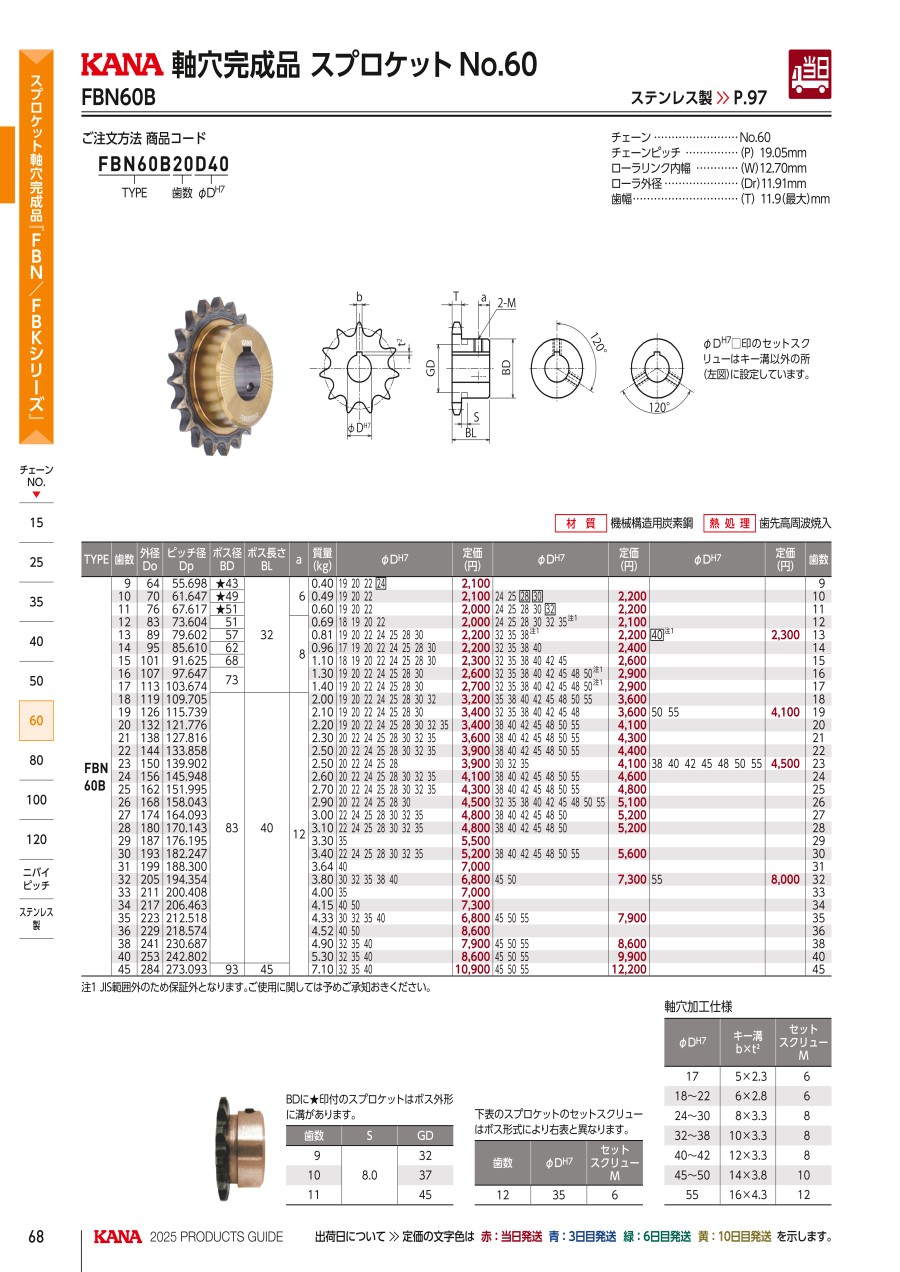

規格表

単位：mm

TYPE	歯数	ボス径 BD	ボス長さ BL	a	質量（kg）	φD^H7
FBN 60B	9	★43	32	6	0.40	19 20 22（24）
	10	★49	32	6	0.49	19 20 22 24 25（28）（30）
	11	★51	32	6	0.60	19 20 22 24 25 30（32）
	12	51	32	8	0.69	18 19 20 22 24 25 28 30 32 35^注1
	13	57	32	8	0.81	19 20 22 24 25 28 30 32 35 38^注1（40）^注1
	14	62	32	8	0.96	17 19 20 22 24 25 28 30 32 35 38 40
	15	68	32	8	1.10	18 19 20 22 25 28 30 32 38 40 42 45
	16	73	32	8	1.30	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50^注1
	17	73	32	8	1.40	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50^注1
	18	83	40	12	2.00	19 20 22 24 25 28 30 32 35 40 45 48 50 55
	19	83	40	12	2.10	19 20 22 25 28 30 32 35 38 40 42 45 48 50 55
	20	83	40	12	2.20	19 20 22 24 25 28 30 32 35 38 40 45 48 50 55
	21	83	40	12	2.30	20 22 24 25 28 30 32 35 38 40 42 45 48 55
	22	83	40	12	2.50	22 24 25 28 30 32 35 38 40 42 45 48 50 55
	23	83	40	12	2.50	20 22 24 25 30 32 35 38 40 42 45 48 50 55
	24	83	40	12	2.60	20 22 24 25 28 30 32 35 40 42 45 48 50 55
	25	83	40	12	2.70	22 24 25 28 30 32 35 40 42 45 48 50 55
	26	83	40	12	2.90	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
	27	83	40	12	3.00	22 24 25 30 32 35 38 40 42 45 48 50
	28	83	40	12	3.10	24 25 28 30 32 38 40 42 48 50
	29	83	40	12	3.30	35
	30	83	40	12	3.40	22 24 25 28 30 32 35 38 40 42 45 48 50 55
	31	83	40	12	3.64	40
	32	83	40	12	3.80	32 35 38 40 45 50 55
	33	83	40	12	4.00	35
	34	83	40	12	4.15	40 50
	35	83	40	12	4.33	30 32 40 45 50 55
	36	83	40	12	4.52	40 50
	38	83	40	12	4.90	35 40 45 50 55
	40	83	40	12	5.30	35 40 45 50 55
	45	93	45	12	7.10	35 40 45 50 55

注1 JIS範囲外のため保証外となります。ご使用に関しては予めご承知おきください。

BDに★印付のスプロケットはボス外形に溝があります。

単位：mm

歯数	S	GD
9	8.0	32
10		37
11		45

軸穴加工仕様

単位：mm

φD^H7	キー溝 b×t2	セットスクリューM
17	5×2.3	6
18～22	6×2.8	6
24～30	8×3.3	8
32～38	10×3.3	8
40～42	12×3.3	8
45～50	14×3.8	10
55	16×4.3	12

下表のスプロケットのセットスクリューはボス形式により上表と異なります。

単位：mm

歯数	φD^H7	セットスクリューM
12	35	6

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

トラスココード

最小発注数量

9	19	6	2.8	-	1個
9	20	6	2.8	-	1個
9	22	6	2.8	-	1個
9	24	8	3.3	-	1個
10	20	6	2.8	-	1個
10	22	6	2.8	-	1個
10	24	8	3.3	-	1個
10	25	8	3.3	273-2033	1個
10	28	8	3.3	273-2041	1個
10	30	8	3.3	273-2050	1個
11	19	6	2.8	-	1個
11	20	6	2.8	-	1個
11	22	6	2.8	-	1個
11	24	8	3.3	-	1個
11	25	8	3.3	273-2068	1個
11	30	8	3.3	273-2084	1個
11	32	10	3.3	273-2092	1個
12	18	6	2.8	-	1個
12	19	6	2.8	-	1個
12	20	6	2.8	-	1個
12	22	6	2.8	-	1個
12	24	8	3.3	-	1個
12	25	8	3.3	273-2106	1個
12	28	8	3.3	273-2114	1個
12	30	8	3.3	273-2122	1個
12	32	10	3.3	273-2131	1個
12	35	10	3.3	273-2149	1個
13	19	6	2.8	-	1個
13	20	6	2.8	-	1個
13	22	6	2.8	-	1個
13	24	8	3.3	-	1個
13	25	8	3.3	273-2157	1個
13	28	8	3.3	273-2165	1個
13	30	8	3.3	273-2173	1個
13	32	10	3.3	273-2181	1個
13	35	10	3.3	273-2190	1個
13	38	10	3.3	273-2203	1個
13	40	12	3.3	273-2211	1個
14	17	5	2.3	-	1個
14	19	6	2.8	-	1個
14	20	6	2.8	-	1個
14	22	6	2.8	-	1個
14	24	8	3.3	-	1個
14	25	8	3.3	273-2220	1個
14	28	8	3.3	273-2238	1個
14	30	8	3.3	273-2246	1個
14	32	10	3.3	273-4117	1個
14	35	10	3.3	273-4125	1個
14	38	10	3.3	273-4133	1個
14	40	12	3.3	273-4141	1個
15	18	6	2.8	-	1個
15	19	6	2.8	-	1個
15	20	6	2.8	-	1個
15	22	6	2.8	-	1個
15	25	8	3.3	273-4150	1個
15	28	8	3.3	273-4168	1個
15	30	8	3.3	273-4176	1個
15	32	10	3.3	273-4184	1個
15	38	10	3.3	273-4206	1個
15	40	12	3.3	273-4214	1個

通常単価(税別) (税込単価)	通常出荷日

1,351円 ( 1,486円 )	6日目
1,739円 ( 1,913円 )	4日目
1,977円 ( 2,175円 )	6日目
1,664円 ( 1,830円 )	6日目
2,058円 ( 2,264円 )	在庫品1日目当日出荷可能
1,582円 ( 1,740円 )	6日目
1,591円 ( 1,750円 )	6日目
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
1,690円 ( 1,859円 )	6日目
1,540円 ( 1,694円 )	6日目
1,731円 ( 1,904円 )	6日目
1,917円 ( 2,109円 )	在庫品1日目当日出荷可能
1,628円 ( 1,791円 )	6日目
1,823円 ( 2,005円 )	在庫品1日目当日出荷可能
2,054円 ( 2,259円 )	在庫品1日目当日出荷可能
1,966円 ( 2,163円 )	6日目
2,216円 ( 2,438円 )	6日目
1,723円 ( 1,895円 )	6日目
1,952円 ( 2,147円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	6日目
1,824円 ( 2,006円 )	4日目
2,104円 ( 2,314円 )	5日目
2,139円 ( 2,353円 )	在庫品1日目当日出荷可能
1,946円 ( 2,141円 )	在庫品1日目当日出荷可能
2,058円 ( 2,264円 )	在庫品1日目当日出荷可能
2,136円 ( 2,350円 )	在庫品1日目当日出荷可能
1,819円 ( 2,001円 )	6日目
1,686円 ( 1,855円 )	6日目
2,036円 ( 2,240円 )	4日目
1,977円 ( 2,175円 )	6日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能
1,998円 ( 2,198円 )	在庫品1日目当日出荷可能
1,964円 ( 2,160円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	在庫品1日目当日出荷可能
1,962円 ( 2,158円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
1,941円 ( 2,135円 )	5日目
2,333円 ( 2,566円 )	4日目
1,607円 ( 1,768円 )	6日目
1,656円 ( 1,822円 )	6日目
2,165円 ( 2,382円 )	5日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能
2,086円 ( 2,295円 )	6日目
2,165円 ( 2,382円 )	在庫品1日目当日出荷可能
1,937円 ( 2,131円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	在庫品1日目当日出荷可能
2,436円 ( 2,680円 )	在庫品1日目当日出荷可能
2,386円 ( 2,625円 )	在庫品1日目当日出荷可能
2,264円 ( 2,490円 )	在庫品1日目当日出荷可能
2,065円 ( 2,272円 )	6日目
1,881円 ( 2,069円 )	6日目
1,991円 ( 2,190円 )	4日目
2,194円 ( 2,413円 )	在庫品1日目当日出荷可能
2,271円 ( 2,498円 )	在庫品1日目当日出荷可能
2,437円 ( 2,681円 )	在庫品1日目当日出荷可能
2,436円 ( 2,680円 )	6日目
2,766円 ( 3,043円 )	在庫品1日目当日出荷可能
2,302円 ( 2,532円 )	4日目
2,766円 ( 3,043円 )	在庫品1日目当日出荷可能

基本情報

基本情報

軸穴完成品のスプロケット。
【特長】
・標準チェーン60用
・軸穴H7公差、新JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済
【用途】
・モーター、発動機の動力伝達、車輪駆動
・コンベヤ、フォークリフト昇降
【仕様】
・材質：機械構造用炭素鋼
・熱処理：歯先高周波焼入

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
メカロックスタンダードタイプ
メカロック　スタンダードタイプです。サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
平行キー
平行キーです。固定寸選択タイプとフリー指定タイプを両方ご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
