FBK50Bフィニッシュドボアスプロケット
- 通常単価(税別)
- 1,746円～3,889円
- 税込単価
- 1,921円～4,278円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
FBKフィニッシュドボアスプロケットは、軸穴H7公差、旧JIS規格の平行キー並級、メートル並目ネジ加工...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- チェーン：No.50
- チェーンピッチ：（P）15.875mm
- ローラリンク内幅：（W）9.53mm
- ローラ外径：（Dr）10.16mm
- 歯幅：（T）8.7mm
- 材質：機械構造用炭素鋼
- 歯先高周波焼入
規格表
| 型番 | 歯数 | φDH7 | キー溝 b×t2 | M注） | BD | BL | a | 重量 kg |
|---|---|---|---|---|---|---|---|---|
| FBK50B13D22 | 13 | 22 | 7×3.0 | ※6 | ★51 | 25 | 5 | 0.46 |
| FBK50B13D28 | 13 | 28 | 7×3.0 | ※6 | ★51 | 25 | 5 | 0.46 |
| FBK50B16D30 | 16 | 30 | 7×3.0 | 8 | 62 | 25 | 7 | 0.72 |
| FBK50B18D25 | 18 | 25 | 7×3.0 | 8 | 72 | 28 | 8 | 1.00 |
| FBK50B19D38 | 19 | 38 | 10×3.5 | 8 | 73 | 28 | 8 | 1.10 |
| FBK50B24D30 | 24 | 30 | 7×3.0 | 8 | 73 | 28 | 8 | 1.40 |
| FBK50B32D30 | 32 | 30 | 7×3.0 | 8 | 73 | 28 | 8 | 1.90 |
| FBK50B32D35 | 32 | 35 | 10×3.5 | 8 | 73 | 28 | 8 | 1.90 |
| FBK50B33D35 | 33 | 35 | 10×3.5 | 8 | 73 | 28 | 8 | 2.00 |
| FBK50B34D30 | 34 | 30 | 7×3.0 | 8 | 73 | 28 | 8 | 2.10 |
| FBK50B35D30 | 35 | 30 | 7×3.0 | 8 | 73 | 28 | 8 | 2.20 |
| FBK50B35D35 | 35 | 35 | 10×3.5 | 8 | 73 | 28 | 8 | 2.20 |
| FBK50B35D40 | 35 | 40 | 10×3.5 | 8 | 73 | 28 | 8 | 2.20 |
注）Mはセットスクリューです。※印のセットスクリューはボス形式により通常と異なります。
- BDに★印付のスプロケットはボス外形に溝があります。
S：6.4mm／GD：49mm
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,746円 ( 1,921円 ) | 6日目 |
1,859円 ( 2,045円 ) | 6日目 |
2,501円 ( 2,751円 ) | 在庫品1日目当日出荷可能 |
2,752円 ( 3,027円 ) | 在庫品1日目当日出荷可能 |
2,332円 ( 2,565円 ) | 6日目 |
3,266円 ( 3,593円 ) | 4日目 |
3,822円 ( 4,204円 ) | 在庫品1日目当日出荷可能 |
3,269円 ( 3,596円 ) | 6日目 |
3,889円 ( 4,278円 ) | 6日目 |
3,199円 ( 3,519円 ) | 6日目 |
3,145円 ( 3,460円 ) | 6日目 |
3,545円 ( 3,900円 ) | 6日目 |
3,545円 ( 3,900円 ) | 6日目 |
詳細情報
基本情報
FBKフィニッシュドボアスプロケットは、軸穴H7公差、旧JIS規格の平行キー並級、メートル並目ネジ加工を施し、六角穴付セットスクリューを挿入済です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

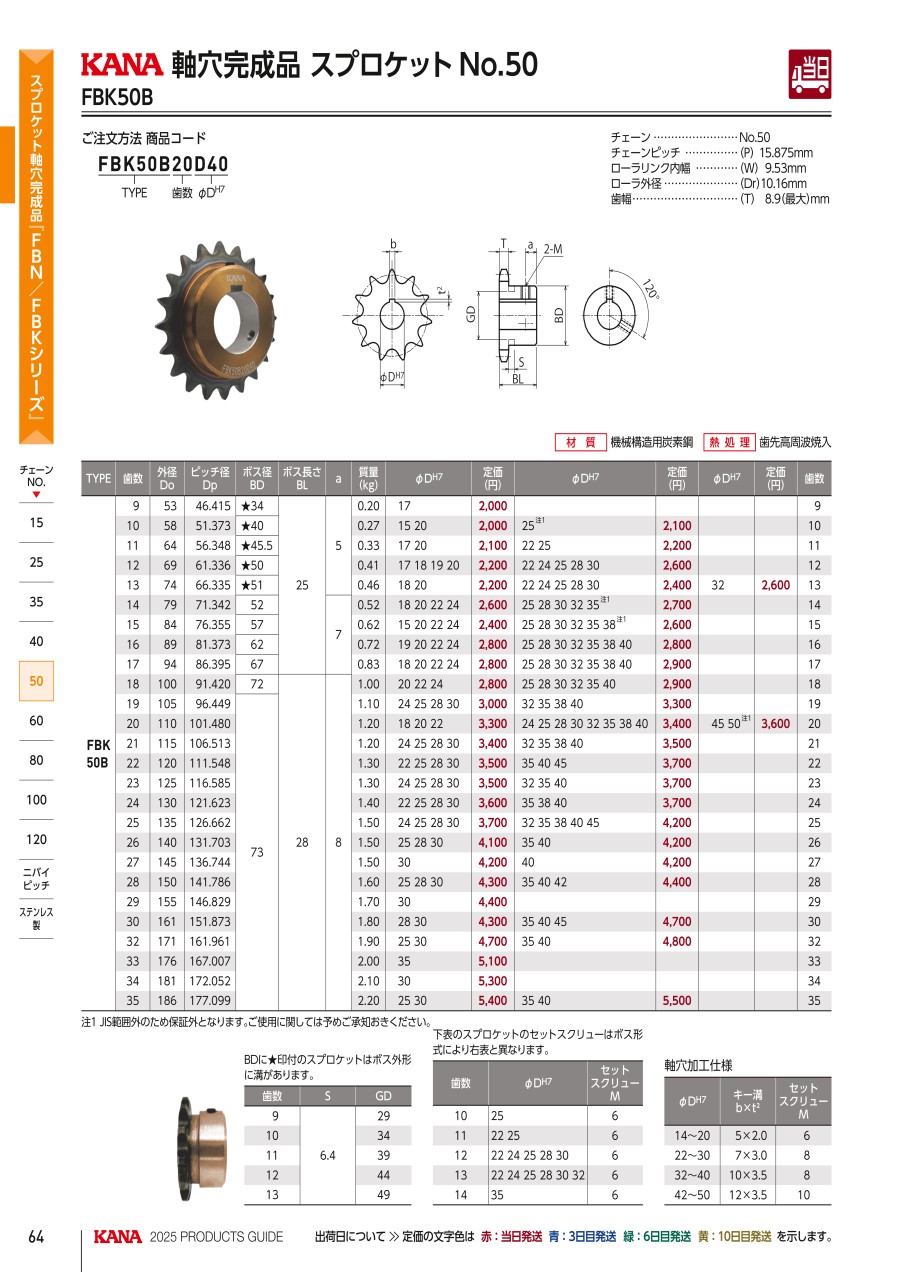

カタログ
