片山チエン

KF ラックギヤ（両端面仕上済）

KF ラックギヤ（両端面仕上済）
通常単価(税別)
2,287円～116,792円
税込単価
2,516円～128,471円
通常出荷日：3日目～19日目

【特長】・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております・材質S45Cで黒染処理済・精...

詳細を確認
  • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

よく一緒に見られています

KG 焼入歯研ラックギヤ

片山チエン

KG 焼入歯研ラックギヤ
通常価格(税別)： 4,076円 (税込価格：4,484円)

通常出荷日：4 日目

よく一緒に見られています

KLF 角形ラックギヤ

片山チエン

KLF 角形ラックギヤ
通常価格(税別)： 4,609円 (税込価格：5,070円)

通常出荷日：5 日目

未確定：候補が40型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

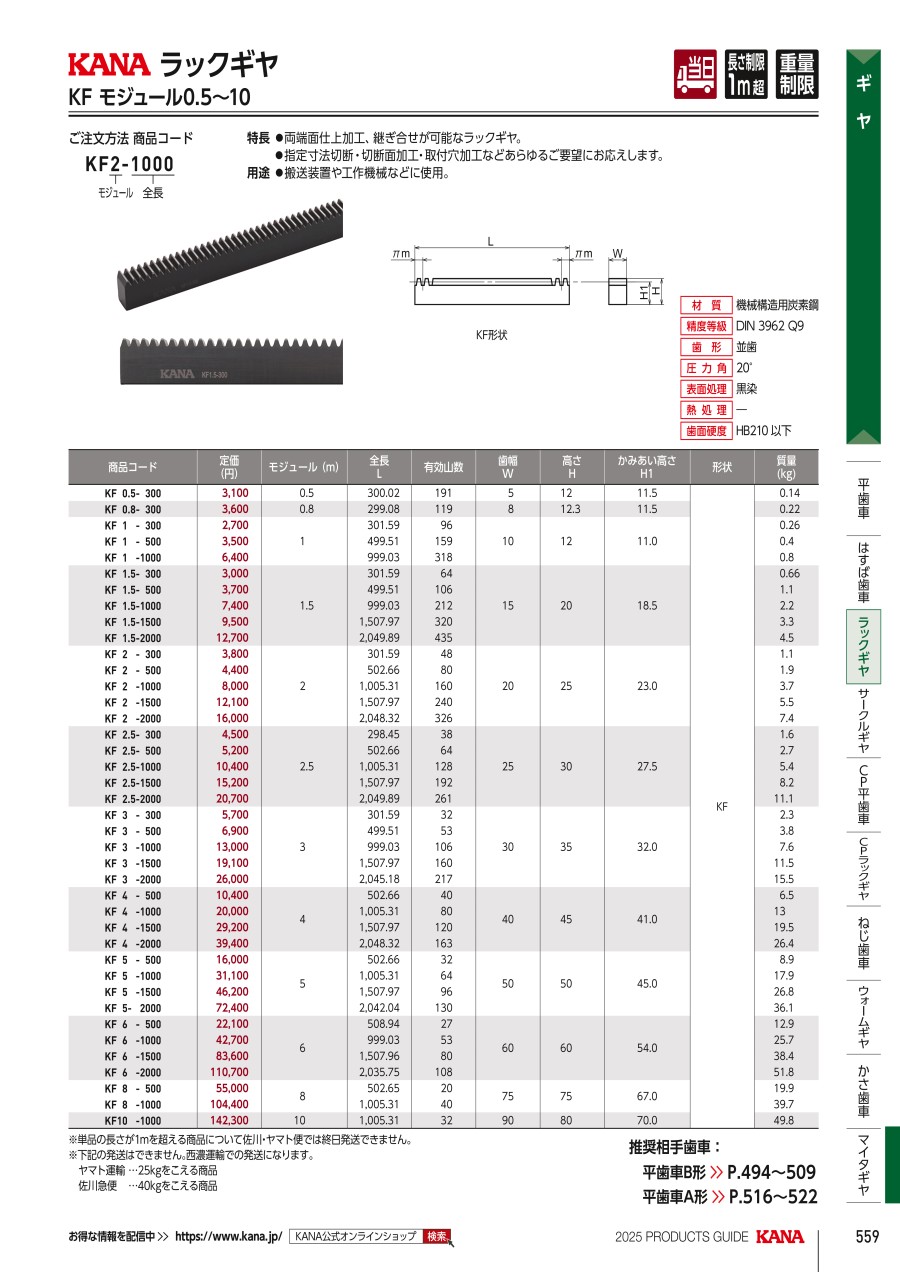

外形図

KFラックギヤ（両端面仕上済） 外形図

製品仕様

  • 材質：機械構造用炭素鋼
  • 表面処理：黒染

規格表

商品コードモジュール（m）全長L有効山数歯幅W高さHかみあい高さH1質量（kg）
KF0.5-3000.5300.0219151211.50.14
KF0.8-3000.8299.08119812.311.50.22
KF1-3001301.5996101211.00.26
KF1-500499.511590.4
KF1-1000999.033180.8
KF1.5-3001.5301.5964152018.50.66
KF1.5-500499.511061.1
KF1.5-1000999.032122.2
KF1.5-15001507.973203.3
KF1.5-20002049.894354.5
KF2-3002301.5948202523.01.1
KF2-500502.66801.9
KF2-10001005.311603.7
KF2-15001507.972405.5
KF2-20002048.323267.4
KF2.5-3002.5298.4538253027.51.6
KF2.5-500502.66642.7
KF2.5-10001005.311285.4
KF2.5-15001507.971928.2
KF2.5-20002049.8926111.1
KF3-3003301.5932303532.02.3
KF3-500499.51533.8
KF3-1000999.031067.6
KF3-15001507.9716011.5
KF3-20002045.1821715.5
KF4-5004502.6640404541.06.5
KF4-10001005.318013
KF4-15001507.9712019.5
KF4-20002048.3216326.4
KF5-5005502.6632505045.08.9
KF5-10001005.316417.9
KF5-15001507.979626.8
KF5-20002042.0413036.1
KF6-5006508.9427606054.012.9
KF6-1000999.035325.7
KF6-15001507.968038.4
KF6-20002035.7510851.8
KF8-5008502.6520757567.019.9
KF8-10001005.314039.7
KF10-1000101005.3132908070.049.8

商品特長詳細

継ぎ合わせて使用すればご希望の長さでご使用できます。

型番リスト

表示件数
  • 1
    • 型番
    KF0.5-300
    KF0.8-300
    KF1-1000
    KF1-300
    KF1-500
    KF1.5-1000
    KF1.5-1500
    KF1.5-2000
    KF1.5-300
    KF1.5-500
    KF2-1000
    KF2-1500
    KF2-2000
    KF2-300
    KF2-500
    KF2.5-1000
    KF2.5-1500
    KF2.5-2000
    KF2.5-300
    KF2.5-500
    KF3-1000
    KF3-1500
    KF3-2000
    KF3-300
    KF3-500
    KF4-1000
    KF4-1500
    KF4-2000
    KF4-500
    KF5-1000
    KF5-1500
    KF5-2000
    KF5-500
    KF6-1000
    KF6-1500
    KF6-2000
    KF6-500
    KF8-1000
    KF8-500
    KF10-1000

    モジュール

    全長 L

    (mm)

    有効山数

    (歯)

    長さ(呼び)

    歯巾W

    (mm)

    高さ H

    (mm)

    		最小発注数量
    0.5
    300.02
    191
    300
    5
    12
    1個
    0.8
    299.08
    119
    300
    8
    12.3
    1個
    1
    999.03
    318
    1000
    10
    12
    1個
    1
    301.59
    96
    300
    10
    12
    2個
    1
    499.51
    159
    500
    10
    12
    1個
    1.5
    999.03
    212
    1000
    15
    20
    1個
    1.5
    1507.97
    320
    1500
    15
    20
    1個
    1.5
    2049.89
    435
    2000
    15
    20
    1個
    1.5
    301.59
    64
    300
    15
    20
    1個
    1.5
    499.51
    106
    500
    15
    20
    1個
    2
    1005.31
    160
    1000
    20
    25
    1個
    2
    1507.97
    240
    1500
    20
    25
    1個
    2
    2048.32
    326
    2000
    20
    25
    1個
    2
    301.59
    48
    300
    20
    25
    1個
    2
    502.66
    80
    500
    20
    25
    1個
    2.5
    1005.31
    128
    1000
    25
    30
    1個
    2.5
    1507.97
    192
    1500
    25
    30
    1個
    2.5
    2049.89
    261
    2000
    25
    30
    1個
    2.5
    298.45
    38
    300
    25
    30
    1個
    2.5
    502.66
    64
    500
    25
    30
    1個
    3
    999.03
    106
    1000
    30
    35
    1個
    3
    1507.97
    160
    1500
    30
    35
    1個
    3
    2045.18
    217
    2000
    30
    35
    1個
    3
    301.59
    32
    300
    30
    35
    1個
    3
    499.51
    53
    500
    30
    35
    1個
    4
    1005.31
    80
    1000
    40
    45
    1個
    4
    1507.97
    120
    1500
    40
    45
    1個
    4
    2048.32
    163
    2000
    40
    45
    1個
    4
    502.66
    40
    500
    40
    45
    1個
    5
    1005.31
    64
    1000
    50
    50
    1個
    5
    1507.97
    96
    1500
    50
    50
    1個
    5
    2042.04
    130
    2000
    50
    50
    1個
    5
    502.66
    32
    500
    50
    50
    1個
    6
    999.03
    53
    1000
    60
    60
    1個
    6
    1507.96
    80
    1500
    60
    60
    1個
    6
    2035.75
    108
    2000
    60
    60
    1個
    6
    508.94
    27
    500
    60
    60
    1個
    8
    1005.31
    40
    1000
    75
    75
    1個
    8
    502.65
    20
    500
    75
    75
    1個
    10
    1005.31
    32
    1000
    90
    80
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,691円
    ( 2,960円 )
    4日目
    2,922円
    ( 3,214円 )
    4日目
    4,889円
    ( 5,378円 )
    3日目
    2,287円
    ( 2,516円 )
    4日目
    3,029円
    ( 3,332円 )
    6日目
    6,006円
    ( 6,607円 )
    3日目
    7,463円
    ( 8,209円 )
    3日目
    10,885円
    ( 11,974円 )
    3日目
    2,502円
    ( 2,752円 )
    4日目
    3,040円
    ( 3,344円 )
    6日目
    7,093円
    ( 7,802円 )
    3日目
    9,730円
    ( 10,703円 )
    3日目
    14,446円
    ( 15,891円 )
    3日目
    3,078円
    ( 3,386円 )
    4日目
    4,441円
    ( 4,885円 )
    6日目
    8,436円
    ( 9,280円 )
    3日目
    13,305円
    ( 14,636円 )
    3日目
    17,043円
    ( 18,747円 )
    3日目
    3,687円
    ( 4,056円 )
    4日目
    4,764円
    ( 5,240円 )
    6日目
    10,377円
    ( 11,415円 )
    3日目
    15,910円
    ( 17,501円 )
    3日目
    20,316円
    ( 22,348円 )
    3日目
    4,889円
    ( 5,378円 )
    4日目
    5,678円
    ( 6,246円 )
    6日目
    16,750円
    ( 18,425円 )
    3日目
    20,789円
    ( 22,868円 )
    3日目
    29,468円
    ( 32,415円 )
    3日目
    7,737円
    ( 8,511円 )
    6日目
    22,827円
    ( 25,110円 )
    3日目
    31,674円
    ( 34,841円 )
    3日目
    58,360円
    ( 64,196円 )
    5日目
    11,026円
    ( 12,129円 )
    6日目
    33,927円
    ( 37,320円 )
    19日目
    67,421円
    ( 74,163円 )
    5日目
    89,231円
    ( 98,154円 )
    5日目
    18,520円
    ( 20,372円 )
    6日目
    84,238円
    ( 92,662円 )
    5日目
    44,384円
    ( 48,822円 )
    4日目
    116,792円
    ( 128,471円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・K標準ラックギヤは、豊富なモジュール、長さを取り揃えております
    ・材質S45Cで黒染処理済
    ・精密なラックギヤです

    ご注意

    • メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    KF ラックギヤ（両端面仕上済）のレビュー
    5平均満足度：5.01件のレビュー
    自社の生産設備に使用しています
    5
    満足度：5.02019/09/04
    自社で設計、製作した新規生産設備の中でテーブルを水平移動する装置の機構に使用しています。選定の理由は価格が安く、納期もそ...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    KF ラックギヤ（両端面仕上済）
    KCPFラックギヤ（両端面仕上済）
    KFH 取付穴加工ラックギヤ（両端面仕上済）
    両端面加工ラック
    CP両端面加工ラック
    KF-H 焼入ラックギヤ
    メーカー片山チエン片山チエン片山チエン㈱三興製作所㈱三興製作所片山チエン
    通常価格2,287円-5,097円 -6,546円 -7,236円 -7,822円 -14,517円 -
    通常出荷日3日目〜3日目〜在庫品1日目〜3日目〜3日目5日目
    特性・用途該当なし-該当なし--該当なし
    種類ラック(角形)ラック(角形)ラック(角形)角ラック角ラックラック(角形)
    歯種スタンダードスタンダードスタンダードスタンダードスタンダードスタンダード
    材質一般鉄鋼材一般鉄鋼材一般鉄鋼材S45C相当S45C相当一般鉄鋼材
    詳細材質S45C-S45C--S45C
