メカニカル部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
モジュール
~mm- 1.5915
- 3.1831
全長 L(mm)
~mm- 1000
- 1500
- 2050
有効山数(歯)
~mm- 100
- 150
- 200
- 205
- 300
- 410
長さ(呼び)
~mm- 1000
- 1500
- 2000
歯巾W(mm)
~mm- 15
- 30
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
- 6日以内
KCPFラックギヤ（両端面仕上済）
- 通常単価(税別)
- 5,097円～20,943円
- 税込単価
- 5,607円～23,037円
通常出荷日：3日目～6日目
K標準ラックギヤは、豊富なサーキュラーピッチ、長さを取り揃えております。材質S45Cで黒染処理済。精密...
詳細を確認- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

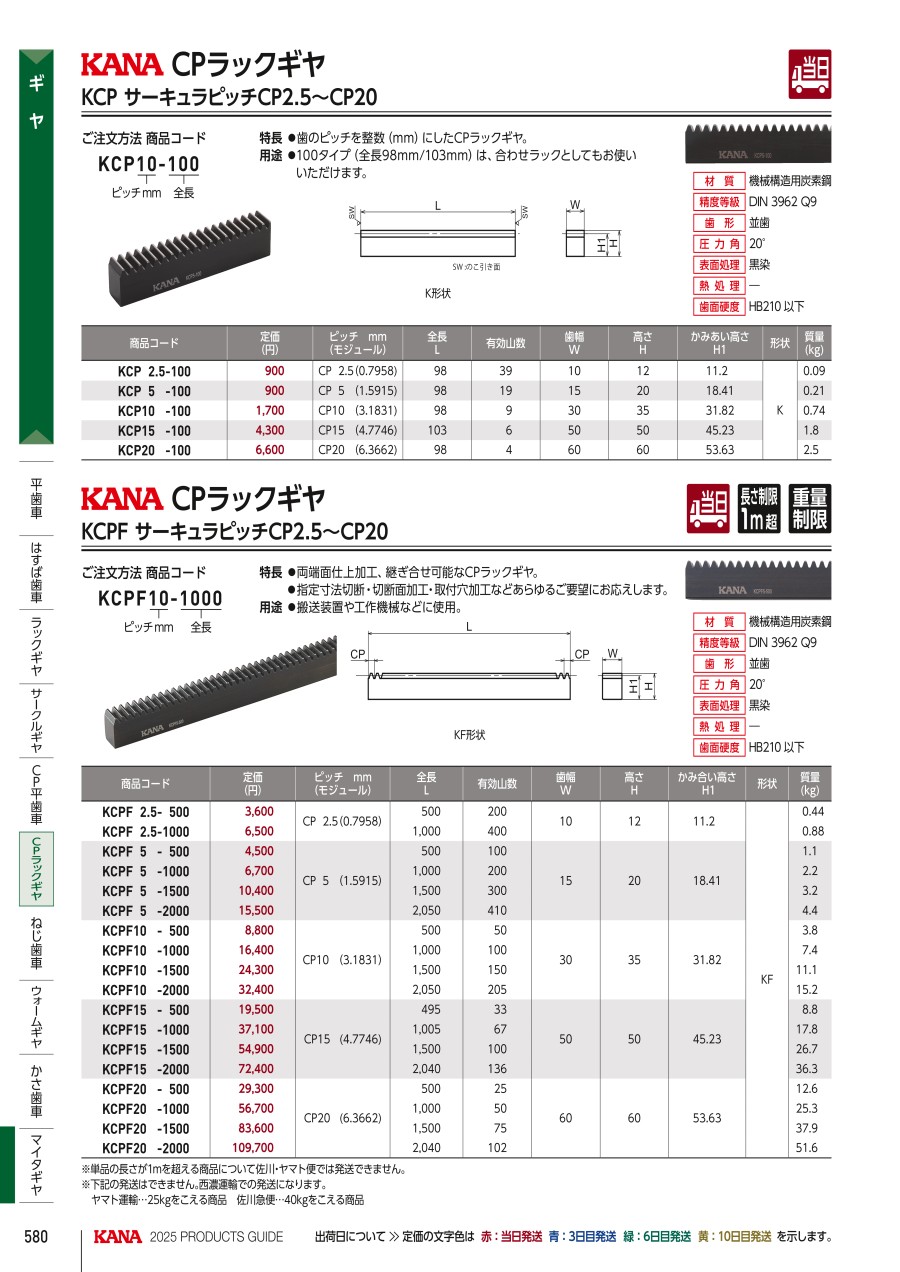

外形図
規格表
| 型番 | サーキュラーピッチ CP | 全長 L | 有効山数 | 歯巾 W | 高さ H | かみ合い高さ H1 | 質量 （kg） |
|---|---|---|---|---|---|---|---|
| KCPF5-1000 | 5 | 1,000 | 200 | 15 | 20 | 18.41 | 2.2 |
| KCPF5-1500 | 1,500 | 300 | 3.2 | ||||
| KCPF5-2000 | 2,050 | 410 | 4.4 | ||||
| KCPF10-1000 | 10 | 1,000 | 100 | 30 | 35 | 31.82 | 7.4 |
| KCPF10-1500 | 1,500 | 150 | 11.1 | ||||
| KCPF10-2000 | 2,050 | 205 | 15.2 |
商品特長詳細
継ぎ合わせて使用すればご希望の長さでご使用できます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,097円 ( 5,607円 ) | 6日目 |
7,284円 ( 8,012円 ) | 3日目 |
11,899円 ( 13,089円 ) | 3日目 |
11,520円 ( 12,672円 ) | 6日目 |
17,028円 ( 18,731円 ) | 3日目 |
20,943円 ( 23,037円 ) | 3日目 |
詳細情報
基本情報
K標準ラックギヤは、豊富なサーキュラーピッチ、長さを取り揃えております。材質S45Cで黒染処理済。精密なラックギヤです。
ご注意
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
カタログ
