タイミングベルト XH
- 通常単価(税別)
- 18,984円～50,931円
- 税込単価
- 20,882円～56,024円
通常出荷日：5日目
JIS、ISO規格に準じた標準仕様のタイミングベルト。【特長】・豊富な歯形、サイズバリエーションがあり...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ベルト幅公差
■スーパートルクのベルト幅公差
| ベルト幅（mm） | ベルト呼び幅 | ベルト長さ［上段 呼び長さ、下段 長さ（mm）］ | ||
|---|---|---|---|---|
| 36～330 91.44～838.20 | 331～660 838.21～1,676.40 | 661～1,700 1,676.41～4,318.00 | ||
| 3.4～11.4 | 025、031、037 | -0.6～+0.3 | -0.6～+0.3 | -0.6～+0.3 |
| 11.5～38.1 | 050、075、100、150 | ±0.6 | ±0.6 | ±0.6 |
| 38.2～50.8 | 200 | ±0.6 | ±1.0 | -1.3～+1.0 |
| 50.9～76.2 | 300 | -1.6～+1.3 | ±1.6 | -2.0～+1.6 |
■台形歯形のベルト幅公差
XH形の幅公差は±3.8mm
選定手順・ポイント
設計手順

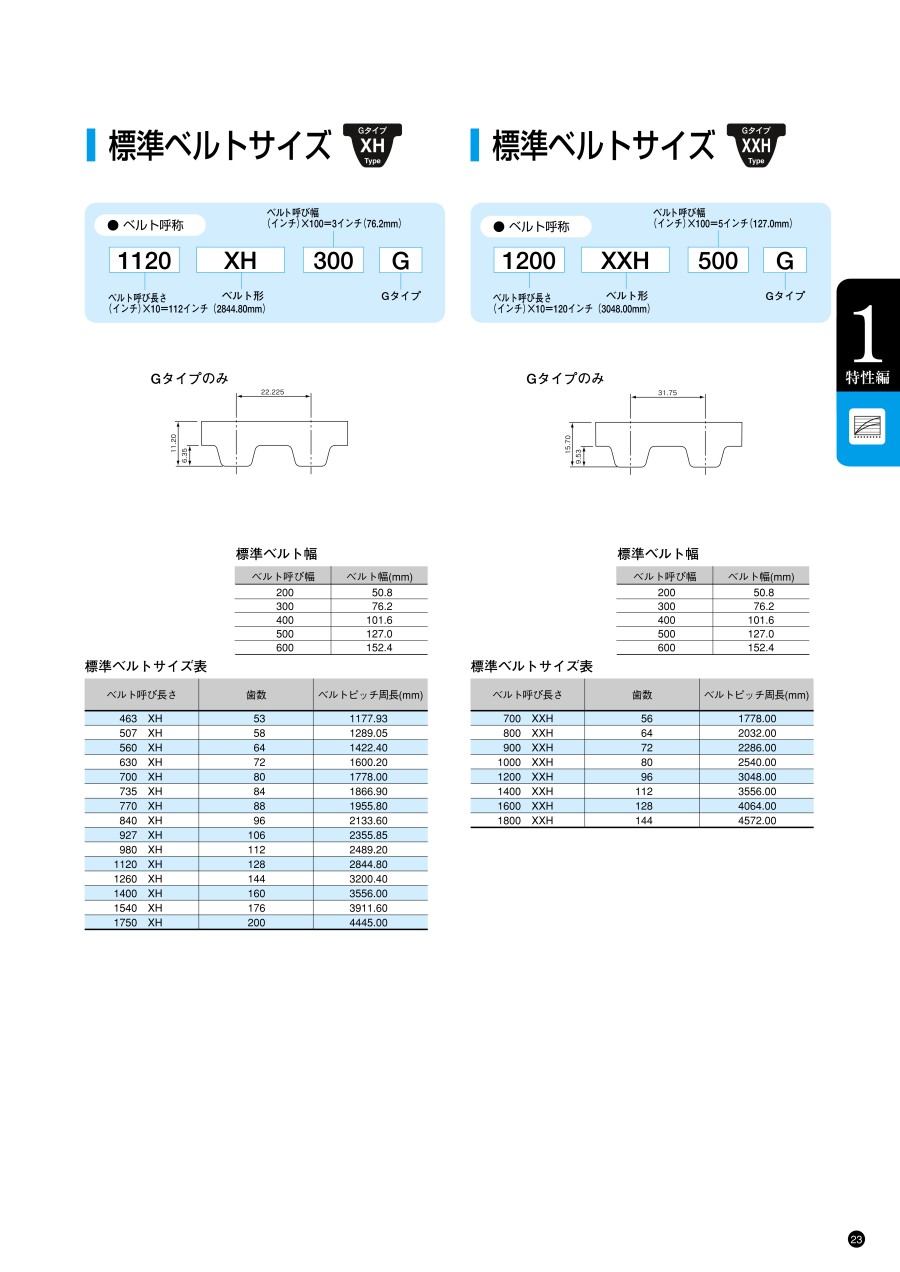

XH基準伝動容量表
単位：kW
＜表33-1＞ベルト幅25.4mmあたり
XH許容トルク表
単位：N・m
＜表33-2＞ベルト幅25.4mmあたり
詳細情報
基本情報
JIS、ISO規格に準じた標準仕様のタイミングベルト。
【特長】
・豊富な歯形、サイズバリエーションがあり、汎用性、入手性に優れた製品。
・高効率で高速伝動が可能。
・チェーン・ギヤに比べ低騒音。
・軽量で薄く、屈曲性にもすぐれているので、コンパクトな設計が可能。
・標準ベルトは、-30℃～+90℃の範囲内で使用でき、導電性能が可能。
【用途】
・製材機、切削機械、カッター、ミキサー、ポンプ、溶接機、遠心分離機、ボール盤、振動ミル、旋盤等。
・毛織機、製紙機、繊維機械に最適。
商品担当おすすめ
タイミングベルト XHのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q寿命がもっとも長いベルトはどれでしょうか？
A
使用条件により異なります。設計検討によりベルトを選定してください。
Qベルトの張力管理はどのようにしたらいいでしょうか？
A
ベルト取付け張力は運転後数時間でプーリのなじみにより若干低下するため、取付け後10回ほど回転させてなじませた後、規定の張力で張ってください。その後の張りなおしは不要です。
張り直しをすると、噛み合いが悪くなり寿命が短くなる場合がございます。
張り直しをすると、噛み合いが悪くなり寿命が短くなる場合がございます。
Qベルトマークが読み取れず、サイズ特定が不可能な場合はどうしたらいいでしょうか？
A
寸法、歯ピッチ、周長からサイズを求めることは可能です。 ただし、特殊仕様については特定不可能なため、使用条件を確認し、ベルト選定を行ったほうがよいです。
※他社品とは互換性が無い場合もあるため、設計検討を行ったうえでベルトを選定してください。
※他社品とは互換性が無い場合もあるため、設計検討を行ったうえでベルトを選定してください。
