シャフトカラー KSC標準タイプ
- 通常単価(税別)
- 166円～4,147円
- 税込単価
- 183円～4,562円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
アイドラースプロケットの位置決めや、ベアリングハウジングとシャフトの固定に最適です。止めねじ2本付属で...
詳細を確認- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が69型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※d1寸法によって外観が図面と若干異なります。
製品仕様
- 表面処理：黒染
- 材質：機械構造用炭素鋼
規格表

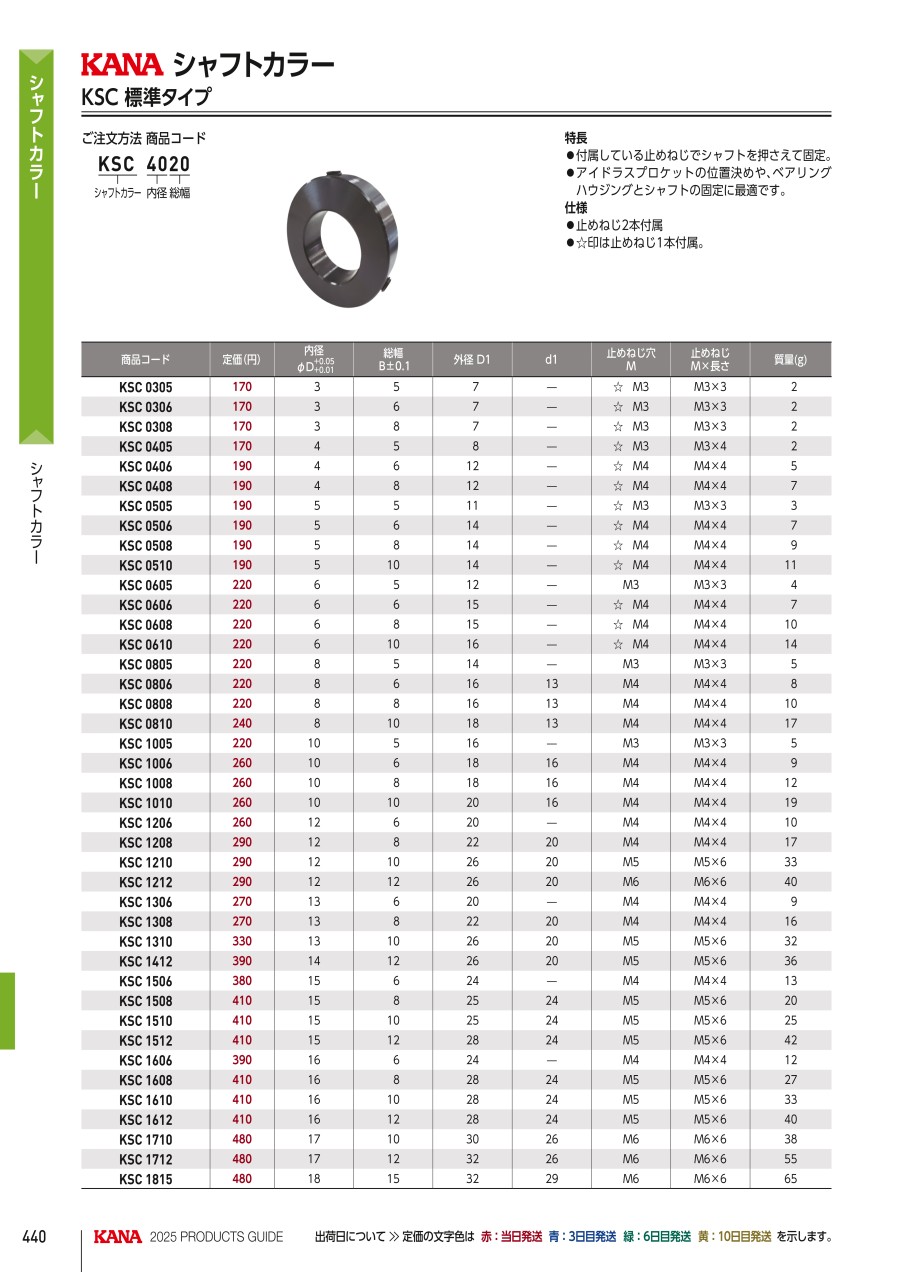

シャフトカラー〈KSC 0305～KSC 1815〉
| 型番 | 軸穴径 | 総幅 B±0.1 | 外径 D1 | d1 | 止めねじ穴 M | 止めねじ M×長さ | 質量（g） | |
|---|---|---|---|---|---|---|---|---|
| φD | +0.05 | |||||||
| +0.01 | ||||||||
| KSC 0305 | 3 | 5 | 7 | - | ☆ M3 | M3×3 | 2 | |
| KSC 0306 | 3 | 6 | 7 | - | ☆ M3 | M3×3 | 2 | |
| KSC 0308 | 3 | 8 | 7 | - | ☆ M3 | M3×3 | 2 | |
| KSC 0405 | 4 | 5 | 8 | - | ☆ M3 | M4×4 | 2 | |
| KSC 0406 | 4 | 6 | 12 | - | ☆ M4 | M4×4 | 5 | |
| KSC 0408 | 4 | 8 | 12 | - | ☆ M4 | M4×4 | 7 | |
| KSC 0505 | 5 | 5 | 11 | - | ☆ M3 | M3×3 | 3 | |
| KSC 0506 | 5 | 6 | 14 | - | ☆ M4 | M4×4 | 7 | |
| KSC 0508 | 5 | 8 | 14 | - | ☆ M4 | M4×4 | 9 | |
| KSC 0510 | 5 | 10 | 14 | - | ☆ M4 | M4×4 | 11 | |
| KSC 0605 | 6 | 5 | 12 | - | M3 | M3×3 | 4 | |
| KSC 0606 | 6 | 6 | 15 | - | ☆ M4 | M4×4 | 7 | |
| KSC 0608 | 6 | 8 | 15 | - | ☆ M4 | M4×4 | 10 | |
| KSC 0610 | 6 | 10 | 16 | - | ☆ M4 | M4×4 | 14 | |
| KSC 0805 | 8 | 5 | 14 | - | M3 | M3×3 | 5 | |
| KSC 0806 | 8 | 6 | 16 | 13 | M4 | M4×4 | 8 | |
| KSC 0808 | 8 | 8 | 16 | 13 | M4 | M4×4 | 10 | |
| KSC 0810 | 8 | 10 | 18 | 13 | M4 | M4×4 | 17 | |
| KSC 1005 | 10 | 5 | 16 | - | M3 | M3×3 | 5 | |
| KSC 1006 | 10 | 6 | 18 | 16 | M4 | M4×4 | 9 | |
| KSC 1008 | 10 | 8 | 18 | 16 | M4 | M4×4 | 12 | |
| KSC 1010 | 10 | 10 | 20 | 16 | M4 | M4×4 | 19 | |
| KSC 1206 | 12 | 6 | 20 | - | M4 | M4×4 | 10 | |
| KSC 1208 | 12 | 8 | 22 | 20 | M4 | M4×4 | 17 | |
| KSC 1210 | 12 | 10 | 26 | 20 | M5 | M5×6 | 33 | |
| KSC 1212 | 12 | 12 | 26 | 20 | M6 | M6×6 | 40 | |
| KSC 1306 | 13 | 6 | 20 | - | M4 | M4×4 | 9 | |
| KSC 1308 | 13 | 8 | 22 | 20 | M4 | M4×4 | 16 | |
| KSC 1310 | 13 | 10 | 26 | 20 | M5 | M5×6 | 32 | |
| KSC 1412 | 14 | 12 | 26 | 20 | M5 | M5×6 | 36 | |
| KSC 1506 | 15 | 6 | 24 | - | M4 | M4×4 | 13 | |
| KSC 1508 | 15 | 8 | 25 | 24 | M5 | M5×6 | 20 | |
| KSC 1510 | 15 | 10 | 25 | 24 | M5 | M5×6 | 25 | |
| KSC 1512 | 15 | 12 | 28 | 24 | M5 | M5×6 | 42 | |
| KSC 1606 | 16 | 6 | 24 | - | M4 | M4×4 | 12 | |
| KSC 1608 | 16 | 8 | 28 | 24 | M5 | M5×6 | 27 | |
| KSC 1610 | 16 | 10 | 28 | 24 | M5 | M5×6 | 33 | |
| KSC 1612 | 16 | 12 | 28 | 24 | M5 | M5×6 | 40 | |
| KSC 1710 | 17 | 10 | 30 | 26 | M6 | M6×6 | 38 | |
| KSC 1712 | 17 | 12 | 32 | 26 | M6 | M6×6 | 55 | |
| KSC 1815 | 18 | 15 | 32 | 29 | M6 | M6×6 | 65 | |
☆印はねじが1本になっています。
シャフトカラー〈KSC 2007～KSC 8032〉
| 型番 | 軸穴径 | 総幅 B±0.1 | 外径 D1 | d1 | 止めねじ穴 M | 止めねじ M×長さ | 質量（g） | |
|---|---|---|---|---|---|---|---|---|
| φD | +0.05 | |||||||
| +0.01 | ||||||||
| KSC 2007 | 20 | 7 | 30 | - | M5 | M5×6 | 22 | |
| KSC 2010 | 20 | 10 | 32 | 29 | M6 | M6×6 | 39 | |
| KSC 2012 | 20 | 12 | 32 | 29 | M6 | M6×6 | 47 | |
| KSC 2015 | 20 | 15 | 32 | 29 | M6 | M6×6 | 58 | |
| KSC 2218 | 22 | 18 | 38 | 34 | M8 | M8×8 | 107 | |
| KSC 2512 | 25 | 12 | 38 | 37 | M6 | M6×6 | 61 | |
| KSC 2515 | 25 | 15 | 38 | 37 | M6 | M8×8 | 76 | |
| KSC 2518 | 25 | 18 | 42 | 38 | M8 | M8×8 | 127 | |
| KSC 2818 | 28 | 18 | 45 | 40 | M8 | M8×8 | 138 | |
| KSC 3014 | 30 | 14 | 45 | 42 | M8 | M8×8 | 98 | |
| KSC 3016 | 30 | 16 | 45 | 42 | M8 | M8×8 | 111 | |
| KSC 3018 | 30 | 18 | 49 | 42 | M8 | M8×8 | 167 | |
| KSC 3020 | 30 | 20 | 49 | 42 | M8 | M8×8 | 185 | |
| KSC 3220 | 32 | 20 | 53 | 44 | M8 | M8×8 | 220 | |
| KSC 3515 | 35 | 15 | 50 | 47 | M8 | M8×8 | 118 | |
| KSC 3518 | 35 | 18 | 55 | 47 | M8 | M8×8 | 311 | |
| KSC 3520 | 35 | 20 | 59 | 47 | M8 | M8×8 | 279 | |
| KSC 3822 | 38 | 22 | 64 | 50 | M10 | M10×12 | 360 | |
| KSC 4018 | 40 | 18 | 60 | 55 | M10 | M10×8 | 222 | |
| KSC 4020 | 40 | 20 | 72 | - | M10 | M10×12 | 442 | |
| KSC 4022 | 40 | 22 | 72 | 55 | M10 | M10×12 | 486 | |
| KSC 4522 | 45 | 22 | 75 | 60 | M10 | M10×12 | 489 | |
| KSC 5020 | 50 | 20 | 70 | 65 | M10 | M10×8 | 296 | |
| KSC 5025 | 50 | 25 | 79 | 65 | M10 | M10×12 | 577 | |
| KSC 5528 | 55 | 28 | 81 | 70 | M12 | M12×12 | 611 | |
| KSC 6028 | 60 | 28 | 88 | 75 | M12 | M12×12 | 716 | |
| KSC 6528 | 65 | 28 | 94 | 85 | M12 | M12×12 | 796 | |
| KSC 7032 | 70 | 32 | 113 | 90 | M16 | M16×16 | 1,552 | |
| KSC 7532 | 75 | 32 | 119 | 95 | M16 | M16×16 | 1,684 | |
| KSC 8032 | 80 | 32 | 126 | 105 | M16 | M16×16 | 1,869 | |
使用例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 6日目 |
182円 ( 200円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
204円 ( 224円 ) | 6日目 |
196円 ( 216円 ) | 在庫品1日目当日出荷可能 |
179円 ( 197円 ) | 在庫品1日目当日出荷可能 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
221円 ( 243円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 在庫品1日目当日出荷可能 |
456円 ( 502円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
304円 ( 334円 ) | 在庫品1日目当日出荷可能 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
329円 ( 362円 ) | 在庫品1日目当日出荷可能 |
463円 ( 509円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
647円 ( 712円 ) | 在庫品1日目当日出荷可能 |
522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
513円 ( 564円 ) | 在庫品1日目当日出荷可能 |
614円 ( 675円 ) | 在庫品1日目当日出荷可能 |
553円 ( 608円 ) | 在庫品1日目当日出荷可能 |
422円 ( 464円 ) | 在庫品1日目当日出荷可能 |
404円 ( 444円 ) | 在庫品1日目当日出荷可能 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
466円 ( 513円 ) | 在庫品1日目当日出荷可能 |
661円 ( 727円 ) | 6日目 |
555円 ( 611円 ) | 在庫品1日目当日出荷可能 |
825円 ( 908円 ) | 在庫品1日目当日出荷可能 |
716円 ( 788円 ) | 在庫品1日目当日出荷可能 |
813円 ( 894円 ) | 在庫品1日目当日出荷可能 |
593円 ( 652円 ) | 在庫品1日目当日出荷可能 |
728円 ( 801円 ) | 6日目 |
619円 ( 681円 ) | 在庫品1日目当日出荷可能 |
775円 ( 853円 ) | 6日目 |
707円 ( 778円 ) | 在庫品1日目当日出荷可能 |
863円 ( 949円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
817円 ( 899円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
1,275円 ( 1,403円 ) | 在庫品1日目当日出荷可能 |
1,257円 ( 1,383円 ) | 6日目 |
1,178円 ( 1,296円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アイドラースプロケットの位置決めや、ベアリングハウジングとシャフトの固定に最適です。止めねじ2本付属です。
ご注意
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
商品担当おすすめ
シャフトカラー KSC標準タイプのレビュー
シャフトカラー
4
4.02022/08/22
シャフトカラー として軸固定に使用しました。安価で大変助かりました。
0人が参考にしています。
シャフトの固定
4
4.02021/09/24
シャフトの位置固定に使用。
しっかり固定も出来て品質も問題ありませんでした。
0人が参考にしています。
ウエイトに流用
4
4.02020/11/24
水平回転軸に直行するシャフトの端に載せた光学機器のバランスをとるため、その反対側にウエイトとして流用。シャフトの内径に合...もっと読む
0人が参考にしています。
装置組み立て
5
5.02020/05/16
簡易的な固定として十分機能しております。サイズもコンパクトでまとまりやすいと思います。
0人が参考にしています。
試験器治具用
4
4.02019/11/30
試験器の治具で使用しました。治具に付属するシャフトがずれないように固定するために使いました。価格も手頃で大変助かりました...もっと読む
0人が参考にしています。
