大陽ステンレススプリング

C形止め輪（Cリング）（軸用）

Name: C形止め輪（Cリング）（軸用）
Brand: 大陽ステンレススプリング
SKU: 221000013245
Rating: 4.7 (8 reviews)

カタログ

通常単価(税別): 77円～28,587円

税込単価: 85円～31,446円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

円周上に溝を切った軸に入れ止め輪として使用します（専用の治具が必要となります）。

4.74.7

2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

よく一緒に見られています

大陽ステンレススプリング

E形止め輪（Eリング） JIS規格ステンレス（SUS304）

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

大陽ステンレススプリング

C形止め輪（Cリング）（穴用）

通常価格(税別)： 59円 (税込価格：65円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

単位:mm

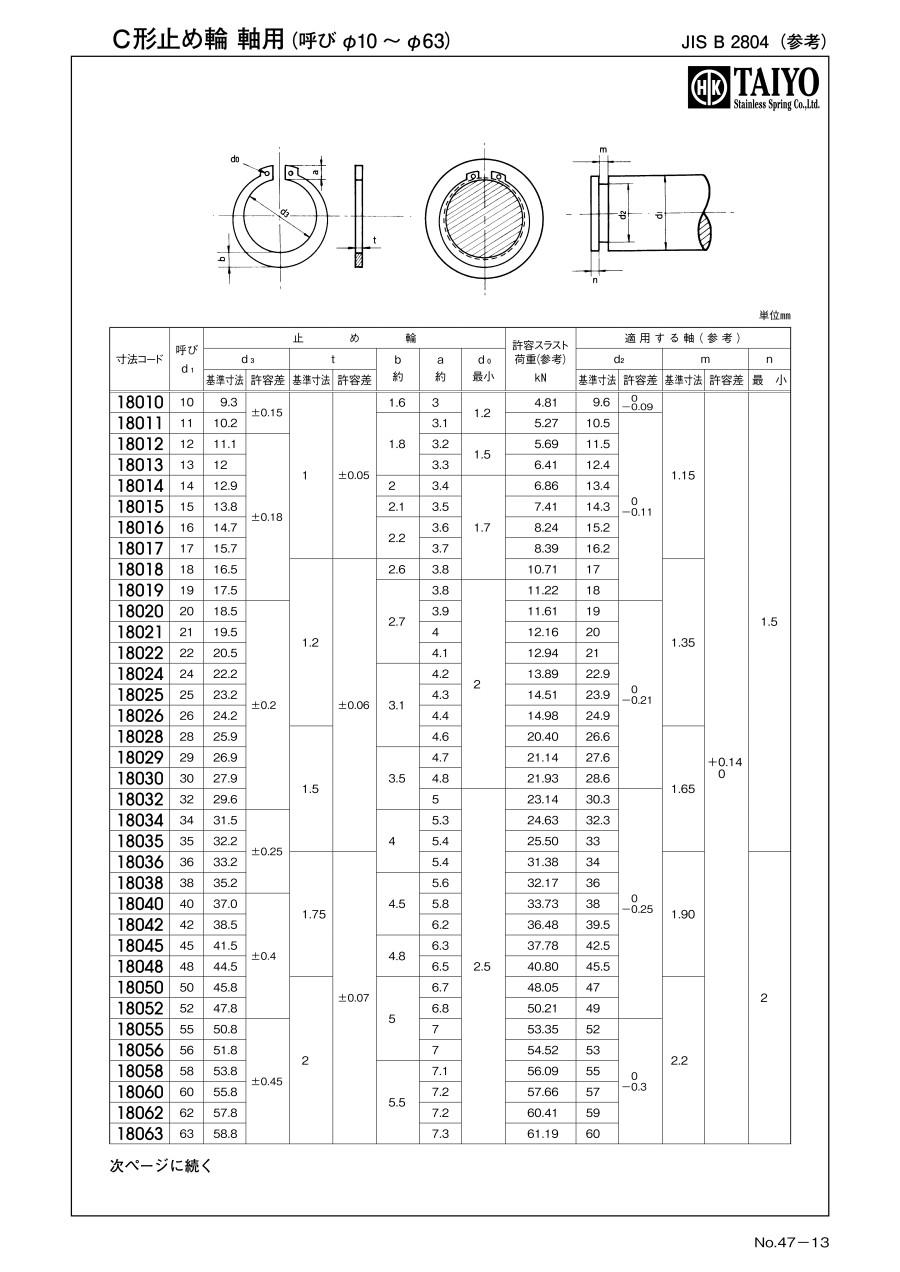

寸法コード	呼びｄ₁	止　　　　め　　　　輪							許容スラスト荷重(参考) kN	適用する軸(参考)
		ｄ₃		ｔ		ｂ約	a 約	do 最小		d₂		m		ｎ
		基準寸法	許容差	基準寸法	許容差	ｂ約	a 約	do 最小		基準寸法	許容差	基準寸法	許容差	最小
18010	10	9.3	±0.15	1	±0.05	1.6	3	1.2	4.81	9.6	0 －0.09	1.15	+0.14 0	1.5
18011	11	10.2	±0.15			1.8	3.1	1.2	5.27	10.5	0 －0.11
18012	12	11.1	±0.18				3.2	1.5	5.69	11.5
18013	13	12					3.3	1.5	6.41	12.4
18014	14	12.9				2	3.4	1.7	6.86	13.4
18015	15	13.8				2.1	3.5		7.41	14.3
18016	16	14.7				2.2	3.6		8.24	15.2
18017	17	15.7				2.2	3.7		8.39	16.2
18018	18	16.5		1.2	±0.06	2.6	3.8		10.71	17		1.35
18019	19	17.5				2.7	3.8	2	11.22	18
18020	20	18.5	±0.2				3.9		11.61	19	0 －0.21
18021	21	19.5					4		12.16	20
18022	22	20.5					4.1		12.94	21
18024	24	22.2				3.1	4.2		13.89	22.9
18025	25	23.2					4.3		14.51	23.9
18026	26	24.2					4.4		14.98	24.9
18028	28	25.9		1.5			4.6		20.40	26.6		1.65
18029	29	26.9				3.5	4.7		21.14	27.6
18030	30	27.9					4.8		21.93	28.6
18032	32	29.6					5	2.5	23.14	30.3	0 －0.25

上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

呼び

適用する軸または穴d1(参考)

(mm)

適用する軸または穴d2(参考)

(mm)

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS?

最小発注数量

10	10	9.6	バラ(1個から購入可能)	10	10	1個
11	11	10.5	バラ(1個から購入可能)	11	10	1個
12	12	11.5	バラ(1個から購入可能)	12	10	1個
13	13	12.4	バラ(1個から購入可能)	13	10	1個
14	14	13.4	バラ(1個から購入可能)	14	10	1個
15	15	14.3	バラ(1個から購入可能)	15	10	1個
16	16	15.2	バラ(1個から購入可能)	16	10	1個
17	17	16.2	バラ(1個から購入可能)	17	10	1個
18	18	17	バラ(1個から購入可能)	18	10	1個
19	19	18	バラ(1個から購入可能)	19	10	1個
20	20	19	バラ(1個から購入可能)	20	10	1個
21	21	20	バラ(1個から購入可能)	21	10	1個
22	22	21	バラ(1個から購入可能)	22	10	1個
23	23	22	バラ(1個から購入可能)	23	10	1個
25	25	23.9	バラ(1個から購入可能)	25	10	1個
28	28	26.6	バラ(1個から購入可能)	28	10	1個
29	29	27.6	バラ(1個から購入可能)	29	10	500個
30	30	28.6	バラ(1個から購入可能)	30	10	1個
32	32	30.3	バラ(1個から購入可能)	32	10	1個
34	34	32.3	バラ(1個から購入可能)	34	10	1個
35	35	33	バラ(1個から購入可能)	35	10	1個
36	36	34	バラ(1個から購入可能)	36	10	1個
38	38	36	バラ(1個から購入可能)	38	10	1個
40	40	38	バラ(1個から購入可能)	40	10	1個
42	42	39.5	バラ(1個から購入可能)	42	10	1個
45	45	42.5	バラ(1個から購入可能)	45	10	1個
48	48	45.5	バラ(1個から購入可能)	48	10	1個
50	50	47	バラ(1個から購入可能)	50	10	1個
52	52	49	バラ(1個から購入可能)	52	10	1個
55	55	52	箱・パック	55	10	100個
56	56	53	バラ(1個から購入可能)	56	10	1個
58	58	55	バラ(1個から購入可能)	58	10	1個
60	60	57	バラ(1個から購入可能)	60	10	1個
62	62	59	バラ(1個から購入可能)	62	10	1個
63	63	60	バラ(1個から購入可能)	63	10	1個
65	65	62	バラ(1個から購入可能)	65	10	1個
68	68	65	バラ(1個から購入可能)	68	10	50個
70	70	67	バラ(1個から購入可能)	70	10	1個
72	72	69	バラ(1個から購入可能)	72	10	1個
78	78	75	バラ(1個から購入可能)	78	10	1個
80	80	76.5	バラ(1個から購入可能)	80	10	1個
82	82	78.5	箱・パック	82	10	50個
85	85	81.5	箱・パック	85	10	50個
90	90	86.5	箱・パック	90	10	50個
95	95	91.5	箱・パック	95	10	50個
100	100	96.5	箱・パック	100	10	50個
105	105	101	箱・パック	105	10	50個
110	110	106	箱・パック	110	10	50個
115	115	111	箱・パック	115	10	50個
120	120	116	箱・パック	120	10	50個
125	125	121	箱・パック	125	10	50個
130	130	126	箱・パック	130	10	30個
140	140	136	箱・パック	140	10	30個
145	145	141	箱・パック	145	10	50個
160	160	155	箱・パック	160	10	50個
170	170	165	バラ(1個から購入可能)	170	10	1個
180	180	175	箱・パック	180	10	30個
185	185	180	箱・パック	185	10	30個
190	190	185	バラ(1個から購入可能)	190	10	1個
195	195	190	箱・パック	195	10	30個

通常単価(税別) (税込単価)	通常出荷日

141円 ( 155円 )	在庫品1日目当日出荷可能
119円 ( 131円 )	在庫品1日目当日出荷可能
143円 ( 157円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
154円 ( 169円 )	在庫品1日目当日出荷可能
145円 ( 160円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
157円 ( 173円 )	在庫品1日目当日出荷可能
177円 ( 195円 )	在庫品1日目当日出荷可能
287円 ( 316円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	5日目
302円 ( 332円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
237円 ( 261円 )	在庫品1日目当日出荷可能
542円 ( 596円 )	在庫品1日目当日出荷可能
485円 ( 534円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	在庫品1日目当日出荷可能
822円 ( 904円 )	在庫品1日目当日出荷可能
825円 ( 908円 )	在庫品1日目当日出荷可能
701円 ( 771円 )	在庫品1日目当日出荷可能
763円 ( 839円 )	在庫品1日目当日出荷可能
819円 ( 901円 )	在庫品1日目当日出荷可能
205円 ( 226円 )	6日目
959円 ( 1,055円 )	在庫品1日目当日出荷可能
782円 ( 860円 )	在庫品1日目当日出荷可能
895円 ( 985円 )	在庫品1日目当日出荷可能
786円 ( 865円 )	在庫品1日目当日出荷可能
836円 ( 920円 )	在庫品1日目当日出荷可能
1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
1,037円 ( 1,141円 )	5日目
1,433円 ( 1,576円 )	在庫品1日目当日出荷可能
2,016円 ( 2,218円 )	1日目
1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
647円 ( 712円 )	5日目
995円 ( 1,095円 )	5日目
1,113円 ( 1,224円 )	5日目
1,256円 ( 1,382円 )	5日目
2,640円 ( 2,904円 )	5日目
2,978円 ( 3,276円 )	5日目
3,122円 ( 3,434円 )	5日目
3,574円 ( 3,931円 )	5日目
3,943円 ( 4,337円 )	5日目
4,104円 ( 4,514円 )	5日目
5,147円 ( 5,662円 )	5日目
6,537円 ( 7,191円 )	5日目
6,454円 ( 7,099円 )	5日目
6,792円 ( 7,471円 )	5日目
11,628円 ( 12,791円 )	1日目
8,056円 ( 8,862円 )	5日目
14,070円 ( 15,477円 )	5日目
28,587円 ( 31,446円 )	1日目
15,852円 ( 17,437円 )	5日目

基本情報

基本情報

円周上に溝を切った軸に入れ止め輪として使用します（専用の治具が必要となります）。

ご注意

2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｃ形止め輪（軸用）
ミスミブランドのＣ型止め輪（軸用）です。全商品当日出荷可能です。
小原歯車工業
SS 平歯車
モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいる平歯車です。
ミスミ
平座金－単品販売－
「C形止め輪（Cリング）軸用」と併せて使用しゆるみ止めをするワッシャーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
