三木プーリ

POSI LOCK D

Name: POSI LOCK D
Brand: 三木プーリ
SKU: 221000013021
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 7,608円～24,251円

税込単価: 8,369円～26,676円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

軸および取付部品の許容寸法公差が大きく位置合わせ・位置決めが簡単に行えます。中荷重、軽量タイプです。【...

詳細を確認

55.0

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

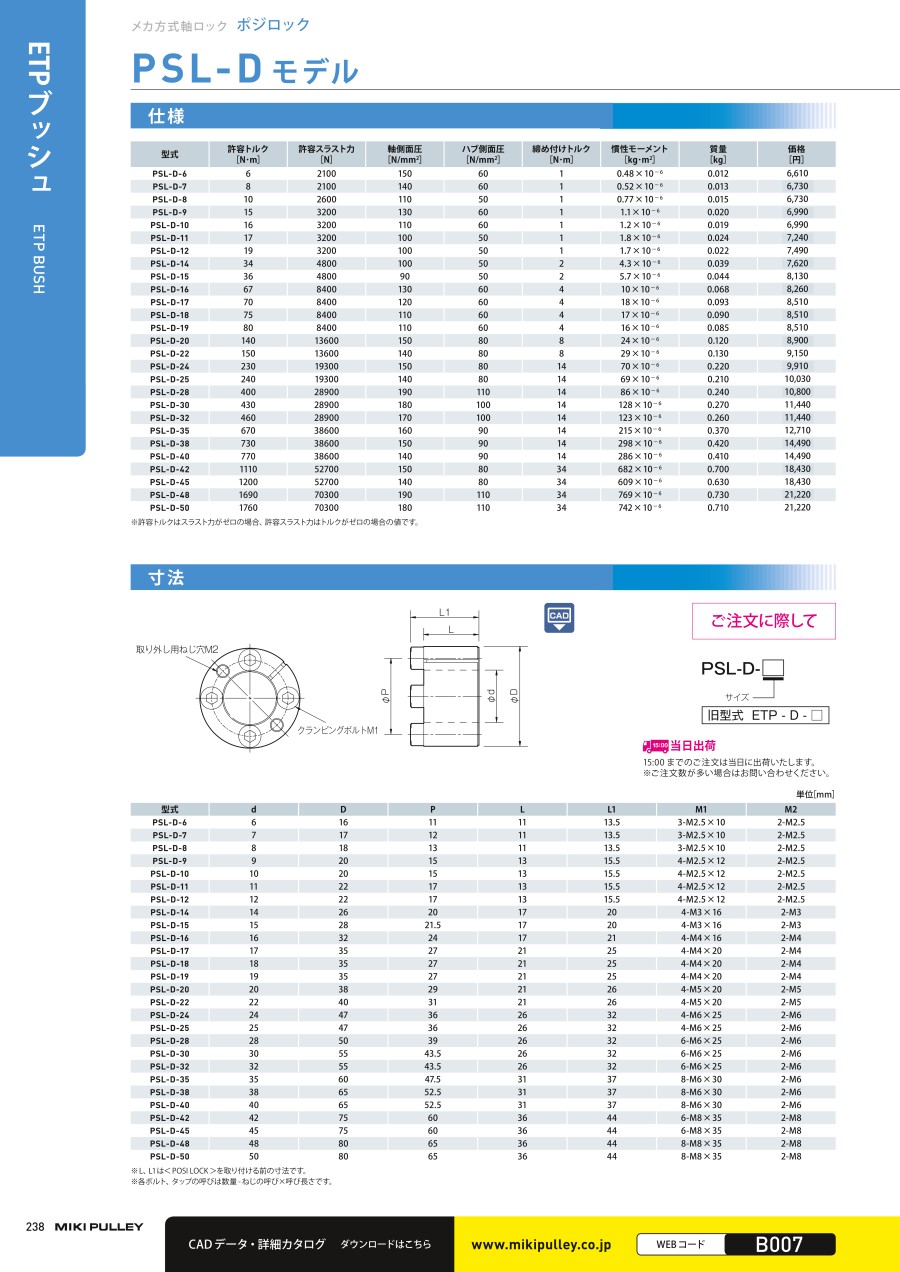

PSL-Dモデル外形図

PSL-D（C）タイプ外形図

製品仕様

PSL-D

PSL-D（C）

PSL-Dモデルの標準タイプです。

本体に無電解ニッケルめっきを施した簡易防せい仕様です。

PSL-Dモデル仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
PSL-D-6	6	2100	150	60	1	0.48×10^-6	0.012
PSL-D-7	8	2100	140	60	1	0.52×10^-6	0.013
PSL-D-8	10	2600	110	50	1	0.77×10^-6	0.015
PSL-D-9	15	3200	130	60	1	1.1×10^-6	0.020
PSL-D-10	16	3200	110	60	1	1.2×10^-6	0.019
PSL-D-11	17	3200	100	50	1	1.8×10^-6	0.024
PSL-D-12	19	3200	100	50	1	1.7×10^-6	0.022
PSL-D-14	34	4800	100	50	2	4.3×10^-6	0.039
PSL-D-15	36	4800	90	50	2	5.7×10^-6	0.044
PSL-D-16	67	8400	130	60	4	10×10^-6	0.068
PSL-D-17	70	8400	120	60	4	18×10^-6	0.093
PSL-D-18	75	8400	110	60	4	17×10^-6	0.090
PSL-D-19	80	8400	110	60	4	16×10^-6	0.085
PSL-D-20	140	13600	150	80	8	24×10^-6	0.120
PSL-D-22	150	13600	140	80	8	29×10^-6	0.130
PSL-D-24	230	19300	150	80	14	70×10^-6	0.220
PSL-D-25	240	19300	140	80	14	69×10^-6	0.210
PSL-D-28	400	28900	190	110	14	86×10^-6	0.240
PSL-D-30	430	28900	180	100	14	128×10^-6	0.270
PSL-D-32	460	28900	170	100	14	123×10^-6	0.260
PSL-D-35	670	38600	160	90	14	215×10^-6	0.370
PSL-D-38	730	38600	150	90	14	298×10^-6	0.420
PSL-D-40	770	38600	140	90	14	286×10^-6	0.410
PSL-D-42	1110	52700	150	80	34	682×10^-6	0.700
PSL-D-45	1200	52700	140	80	34	609×10^-6	0.630
PSL-D-48	1690	70300	190	110	34	769×10^-6	0.730
PSL-D-50	1760	70300	180	110	34	742×10^-6	0.710

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

PSL-D（C）タイプ仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
PSL-D-16-C	67	8400	130	60	4	10×10^-6	0.068
PSL-D-17-C	70	8400	120	60	4	18×10^-6	0.093
PSL-D-18-C	75	8400	110	60	4	17×10^-6	0.090
PSL-D-19-C	80	8400	110	60	4	16×10^-6	0.085
PSL-D-20-C	140	13600	150	80	8	24×10^-6	0.120
PSL-D-22-C	150	13600	140	80	8	29×10^-6	0.130
PSL-D-24-C	230	19300	150	80	14	70×10^-6	0.220
PSL-D-25-C	240	19300	140	80	14	69×10^-6	0.210
PSL-D-28-C	400	28900	190	110	14	86×10^-6	0.240
PSL-D-30-C	430	28900	180	100	14	128×10^-6	0.270
PSL-D-32-C	460	28900	170	100	14	123×10^-6	0.260
PSL-D-35-C	670	38600	160	90	14	215×10^-6	0.370
PSL-D-38-C	730	38600	150	90	14	298×10^-6	0.420
PSL-D-40-C	770	38600	140	90	14	286×10^-6	0.410
PSL-D-42-C	1110	52700	180	110	34	682×10^-6	0.700
PSL-D-45-C	1200	52700	140	80	34	609×10^-6	0.630
PSL-D-48-C	1690	70300	190	110	34	769×10^-6	0.730
PSL-D-50-C	1760	70300	180	110	34	742×10^-6	0.710

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

規格表

PSL-Dモデル規格表

型番	d	D	P	L	L1	M1	M2
PSL-D-6	6	16	11	11	13.5	3-M2.5×10	2-M2.5
PSL-D-7	7	17	12	11	13.5	3-M2.5×10	2-M2.5
PSL-D-8	8	18	13	11	13.5	3-M2.5×10	2-M2.5
PSL-D-9	9	20	15	13	15.5	4-M2.5×12	2-M2.5
PSL-D-10	10	20	15	13	15.5	4-M2.5×12	2-M2.5
PSL-D-11	11	22	17	13	15.5	4-M2.5×12	2-M2.5
PSL-D-12	12	22	17	13	15.5	4-M2.5×12	2-M2.5
PSL-D-14	14	26	20	17	20	4-M3×16	2-M3
PSL-D-15	15	28	21.5	17	20	4-M3×16	2-M3
PSL-D-16	16	32	24	17	21	4-M4×16	2-M4
PSL-D-17	17	35	27	21	25	4-M4×20	2-M4
PSL-D-18	18	35	27	21	25	4-M4×20	2-M4
PSL-D-19	19	35	27	21	25	4-M4×20	2-M4
PSL-D-20	20	38	29	21	26	4-M5×20	2-M5
PSL-D-22	22	40	31	21	26	4-M5×20	2-M5
PSL-D-24	24	47	36	26	32	4-M6×25	2-M6
PSL-D-25	25	47	36	26	32	4-M6×25	2-M6
PSL-D-28	28	50	39	26	32	6-M6×25	2-M6
PSL-D-30	30	55	43.5	26	32	6-M6×25	2-M6
PSL-D-32	32	55	43.5	26	32	6-M6×25	2-M6
PSL-D-35	35	60	47.5	31	37	8-M6×30	2-M6
PSL-D-38	38	65	52.5	31	37	8-M6×30	2-M6
PSL-D-40	40	65	52.5	31	37	8-M6×30	2-M6
PSL-D-42	42	75	60	36	44	6-M8×35	2-M8
PSL-D-45	45	75	60	36	44	6-M8×35	2-M8
PSL-D-48	48	80	65	36	44	8-M8×35	2-M8
PSL-D-50	50	80	65	36	44	8-M8×35	2-M8

※L、L1は＜POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

PSL-D（C）タイプ規格表

型番	d	D	P	L	L1	M1	M2
PSL-D-16-C	16	32	24	17	21	4-M4×16	2-M4
PSL-D-17-C	17	35	27	21	25	4-M4×20	2-M4
PSL-D-18-C	18	35	27	21	25	4-M4×20	2-M4
PSL-D-19-C	19	35	27	21	25	4-M4×20	2-M4
PSL-D-20-C	20	38	29	21	26	4-M5×20	2-M5
PSL-D-22-C	22	40	31	21	26	4-M5×20	2-M5
PSL-D-24-C	24	47	36	26	32	4-M6×25	2-M6
PSL-D-25-C	25	47	36	26	32	4-M6×25	2-M6
PSL-D-28-C	28	50	39	26	32	6-M6×25	2-M6
PSL-D-30-C	30	55	43.5	26	32	6-M6×25	2-M6
PSL-D-32-C	32	55	43.5	26	32	6-M6×25	2-M6
PSL-D-35-C	35	60	47.5	31	37	8-M6×30	2-M6
PSL-D-38-C	38	65	52.5	31	37	8-M6×30	2-M6
PSL-D-40-C	40	65	52.5	31	37	8-M6×30	2-M6
PSL-D-42-C	42	75	60	36	44	6-M8×35	2-M8
PSL-D-45-C	45	75	60	36	44	6-M8×35	2-M8
PSL-D-48-C	48	80	65	36	44	8-M8×35	2-M8
PSL-D-50-C	50	80	65	36	44	8-M8×35	2-M8

※L、L1は＜POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

表面処理

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

6	2.0～20.0	なし	16	6	2.1	11	16	10	1個
7	2.0～20.0	なし	17	8	2.1	11	17	10	1個
8	2.0～20.0	なし	18	10	2.6	11	18	10	1個
9	2.0～20.0	なし	20	15	3.2	13	20	10	1個
10	2.0～20.0	なし	20	16	3.2	13	20	10	1個
11	2.0～20.0	なし	22	17	3.2	13	22	10	1個
12	2.0～20.0	なし	22	19	3.2	13	22	10	1個
14	20.1～50.0	なし	26	34	4.8	17	26	10	1個
15	20.1～50.0	なし	28	36	4.8	17	28	10	1個
16	50.1～70.0	なし	32	67	8.4	17	32	10	1個
16	50.1～70.0	無電解ニッケル	32	67	8.4	17	32	10	1個
17	50.1～70.0	なし	35	70	8.4	21	35	10	1個
17	50.1～70.0	無電解ニッケル	35	70	8.4	21	35	10	1個
18	70.1～100.0	なし	35	75	8.4	21	35	10	1個
18	70.1～100.0	無電解ニッケル	35	75	8.4	21	35	10	1個
19	70.1～100.0	なし	35	80	8.4	21	35	10	1個
19	70.1～100.0	無電解ニッケル	35	80	8.4	21	35	10	1個
20	100.1～150.0	なし	38	140	13.6	21	38	10	1個
20	100.1～150.0	無電解ニッケル	38	140	13.6	21	38	10	1個
22	100.1～150.0	なし	40	150	13.6	21	40	10	1個
22	100.1～150.0	無電解ニッケル	40	150	13.6	21	40	10	1個
24	200.1～300.0	なし	47	230	19.3	26	47	10	1個
24	200.1～300.0	無電解ニッケル	47	230	19.3	26	47	10	1個
25	200.1～300.0	なし	47	240	19.3	26	47	10	1個
25	200.1～300.0	無電解ニッケル	47	240	19.3	26	47	10	1個
28	300.1～500.0	なし	50	400	28.9	26	50	10	1個
28	300.1～500.0	無電解ニッケル	50	400	28.9	26	50	10	1個
30	300.1～500.0	なし	55	430	28.9	26	55	10	1個
30	300.1～500.0	無電解ニッケル	55	430	28.9	26	55	10	1個
32	300.1～500.0	なし	55	460	28.9	26	55	10	1個
32	300.1～500.0	無電解ニッケル	55	460	28.9	26	55	10	1個
35	500.1～700.0	なし	60	670	38.6	31	60	10	1個
35	500.1～700.0	無電解ニッケル	60	670	38.6	31	60	10	1個
38	700.1～1000.0	なし	65	730	38.6	31	65	10	1個
38	700.1～1000.0	無電解ニッケル	65	730	38.6	31	65	10	1個
40	700.1～1000.0	なし	65	770	38.6	31	65	10	1個
40	700.1～1000.0	無電解ニッケル	65	770	38.6	31	65	10	1個
42	1000.1～3000.0	なし	75	1110	52.7	36	75	10	1個
42	1000.1～3000.0	無電解ニッケル	75	1110	52.7	36	75	10	1個
45	1000.1～3000.0	なし	75	1200	52.7	36	75	10	1個
45	1000.1～3000.0	無電解ニッケル	75	1200	52.7	36	75	10	1個
48	1000.1～3000.0	なし	80	1690	70.3	36	80	10	1個
48	1000.1～3000.0	無電解ニッケル	80	1690	70.3	36	80	10	1個
50	1000.1～3000.0	なし	80	1760	70.3	36	80	10	1個
50	1000.1～3000.0	無電解ニッケル	80	1760	70.3	36	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,608円 ( 8,369円 )	11日目
7,889円 ( 8,678円 )	11日目
8,948円 ( 9,843円 )	在庫品1日目当日出荷可能
9,093円 ( 10,002円 )	11日目
9,290円 ( 10,219円 )	在庫品1日目当日出荷可能
8,523円 ( 9,375円 )	11日目
9,974円 ( 10,971円 )	在庫品1日目当日出荷可能
10,164円 ( 11,180円 )	在庫品1日目当日出荷可能
10,002円 ( 11,002円 )	在庫品1日目当日出荷可能
10,588円 ( 11,647円 )	11日目
11,456円 ( 12,602円 )	11日目
9,931円 ( 10,924円 )	11日目
11,413円 ( 12,554円 )	11日目
9,519円 ( 10,471円 )	11日目
11,413円 ( 12,554円 )	11日目
10,289円 ( 11,318円 )	11日目
11,536円 ( 12,690円 )	11日目
9,175円 ( 10,093円 )	2日目
12,535円 ( 13,789円 )	11日目
10,905円 ( 11,996円 )	11日目
12,365円 ( 13,602円 )	11日目
12,393円 ( 13,632円 )	11日目
12,871円 ( 14,158円 )	11日目
12,343円 ( 13,577円 )	11日目
12,880円 ( 14,168円 )	11日目
12,342円 ( 13,576円 )	11日目
14,268円 ( 15,695円 )	11日目
14,955円 ( 16,451円 )	11日目
14,011円 ( 15,412円 )	11日目
17,702円 ( 19,472円 )	11日目
14,011円 ( 15,412円 )	11日目
14,306円 ( 15,737円 )	11日目
15,224円 ( 16,746円 )	11日目
15,232円 ( 16,755円 )	11日目
16,634円 ( 18,297円 )	19日目
15,232円 ( 16,755円 )	11日目
16,634円 ( 18,297円 )	10日目
20,263円 ( 22,289円 )	11日目
21,695円 ( 23,865円 )	19日目
22,514円 ( 24,765円 )	11日目
21,695円 ( 23,865円 )	10日目
22,917円 ( 25,209円 )	10日目
24,251円 ( 26,676円 )	10日目
22,917円 ( 25,209円 )	11日目
24,251円 ( 26,676円 )	19日目

詳細情報

基本情報

基本情報

軸および取付部品の許容寸法公差が大きく位置合わせ・位置決めが簡単に行えます。中荷重、軽量タイプです。

【特長】
・クランピングボルトを締込むことにより、アウターリングは軸方向に移動します。
・このとき、インナーリングとのテーパ面におけるくさび作用により、軸およびハブ内面を押しつける力が発生し、この力により軸とハブは完全に締結されます。
・PSL-Dは、中荷重用の設計で、面圧が小さく、取付けの小径化・軽量化がはかれます。
・軸方向に短く必要以上のスペースをとりません。
・PSL-D-C（簡易防せい仕様）は、本体に無電解ニッケルメッキを施した簡易防せい仕様です。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロックスタンダードタイプ
サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。
