ステンレスチェーン
- 通常単価(税別)
- 180円～468,176円
- 税込単価
- 198円～514,994円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
【特長】・ステンレスチェーンは、全部品を材質SUS304で製作しています・酸性、アルカリ性等の化学的腐...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が13,220型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

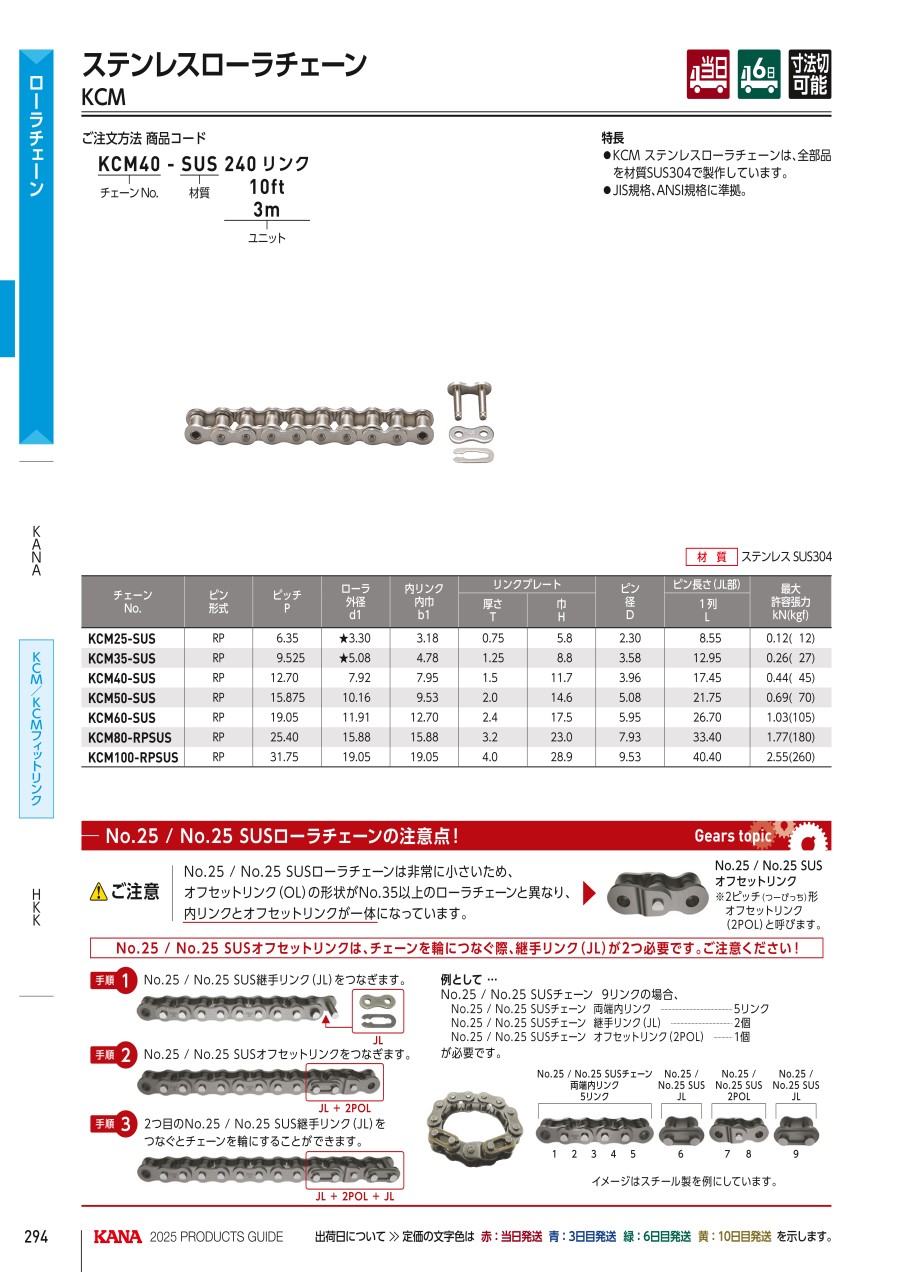

規格表
| 型番 | ピッチ P | ローラ 外径 R | 内リンク 内巾 W | 最大 許容張力 kN（kgf） | 概略 重量 （kg/m） | ユニット | JL&OL | ||
|---|---|---|---|---|---|---|---|---|---|
| リンク 数 | m | 定箱入数 （本） | 定箱入数 （個） | ||||||
| 25-SUS | 6.35 | ★3.30 | 3.18 | 0.12（12） | 0.14 | 480 | 3 | 50 | 100 |
| 35-SUS | 9.525 | ★5.08 | 4.78 | 0.26（27） | 0.33 | 320 | 20 | 100 | |
| 40-SUS | 12.70 | 7.92 | 7.95 | 0.44（45） | 0.63 | 240 | 10 | 100 | |
| 50-SUS | 15.875 | 10.16 | 9.53 | 0.69（70） | 1.04 | 192 | 5 | 50 | |
| 60-SUS | 19.05 | 11.91 | 12.70 | 1.03（105） | 1.50 | 160 | 5 | 25 | |
| 80-RPSUS | 25.40 | 15.87 | 15.88 | 1.77（180） | 2.62 | 120 | 3 | 20 | |
| 100-RPSUS | 31.75 | 19.05 | 19.05 | 2.55（260） | 4.09 | 96 | 1 | 10 | |
※★印はブッシュ径をあらわしたブッシュドチェーンです。
寸法切り （リンク数指定） 型式 付属ジョイント
| リンク数 | 末尾型式 | 付属品 |
|---|---|---|
| 偶数 | ーリンク | ジョイントリンク1個 |
| 奇数 | ーJO | ジョイントリンク、オフセットリンク各１個 |
| ーRR | なし | |
| ーJJ | ジョイントリンク2個 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
568円 ( 625円 ) | 6日目 |
718円 ( 790円 ) | 6日目 |
265円 ( 292円 ) | 6日目 |
616円 ( 678円 ) | 6日目 |
736円 ( 810円 ) | 6日目 |
310円 ( 341円 ) | 6日目 |
664円 ( 730円 ) | 6日目 |
788円 ( 867円 ) | 6日目 |
356円 ( 392円 ) | 6日目 |
705円 ( 776円 ) | 6日目 |
864円 ( 950円 ) | 6日目 |
404円 ( 444円 ) | 6日目 |
751円 ( 826円 ) | 6日目 |
895円 ( 985円 ) | 6日目 |
449円 ( 494円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
892円 ( 981円 ) | 6日目 |
490円 ( 539円 ) | 6日目 |
830円 ( 913円 ) | 6日目 |
965円 ( 1,062円 ) | 6日目 |
533円 ( 586円 ) | 6日目 |
876円 ( 964円 ) | 6日目 |
1,045円 ( 1,150円 ) | 6日目 |
577円 ( 635円 ) | 6日目 |
916円 ( 1,008円 ) | 6日目 |
1,124円 ( 1,236円 ) | 6日目 |
622円 ( 684円 ) | 6日目 |
959円 ( 1,055円 ) | 6日目 |
1,135円 ( 1,249円 ) | 6日目 |
666円 ( 733円 ) | 6日目 |
1,011円 ( 1,112円 ) | 6日目 |
1,213円 ( 1,334円 ) | 6日目 |
707円 ( 778円 ) | 6日目 |
1,064円 ( 1,170円 ) | 6日目 |
1,175円 ( 1,293円 ) | 6日目 |
751円 ( 826円 ) | 6日目 |
1,108円 ( 1,219円 ) | 6日目 |
1,262円 ( 1,388円 ) | 6日目 |
795円 ( 875円 ) | 6日目 |
1,152円 ( 1,267円 ) | 6日目 |
1,247円 ( 1,372円 ) | 6日目 |
922円 ( 1,014円 ) | 6日目 |
1,188円 ( 1,307円 ) | 6日目 |
1,327円 ( 1,460円 ) | 6日目 |
882円 ( 970円 ) | 6日目 |
1,235円 ( 1,359円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
924円 ( 1,016円 ) | 6日目 |
1,275円 ( 1,403円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
970円 ( 1,067円 ) | 6日目 |
1,324円 ( 1,456円 ) | 6日目 |
1,463円 ( 1,609円 ) | 6日目 |
1,013円 ( 1,114円 ) | 6日目 |
1,360円 ( 1,496円 ) | 6日目 |
1,450円 ( 1,595円 ) | 6日目 |
1,057円 ( 1,163円 ) | 6日目 |
1,410円 ( 1,551円 ) | 6日目 |
1,527円 ( 1,680円 ) | 6日目 |
1,097円 ( 1,207円 ) | 6日目 |
詳細情報
基本情報
【特長】
・ステンレスチェーンは、全部品を材質SUS304で製作しています
・酸性、アルカリ性等の化学的腐蝕、水又は蒸気のかかる場所や高温、低温での雰囲気の中で使用できます
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
カタログ
商品担当おすすめ
ステンレスチェーンのレビュー
OEMですらない
5
5.02021/09/18
物は十分満足の行く商品です。
ただ紙ペラ一枚またはハンコでいいから商品に片山(KANA)表示がほしい。
箱を開けたとき違...もっと読む
0人が参考にしています。
張り替え
5
5.02021/05/12
綺麗に梱包されており、精度も申し分ありません。
次回もリピートさせていただきます、
0人が参考にしています。
製品に使用
3
3.02018/11/20
外販用搬送設備の試作品に今回初めて使用しました。水中利用する特殊搬送設備となるため、防錆や破断しにくい強度を優先しこちら...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
駆動チェーンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
チェーン
4.2通常価格(税別)：1,670円～
通常出荷日:3日目
ミスミ
ジョイントリンク
4.5通常価格(税別)：220円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
オフセットリンク
4.5通常価格(税別)：290円～
通常出荷日:当日出荷可能在庫品1日目
椿本チエイン
RSローラチェーン
4.7通常価格(税別)：1,598円～
通常出荷日:当日出荷可能在庫品1日目～
片山チエン
フィットリンク（標準ローラチェーン） 1列
4.8通常価格(税別)：116円～
通常出荷日:当日出荷可能在庫品1日目～
椿本チエイン
RSローラ・ステンレスドライブ（SS仕様）・ラムダ（LMD用）チェーン用ジョイントリンク
4.7通常価格(税別)：117円～
通常出荷日:当日出荷可能在庫品1日目～
加賀工業
標準形ローラチェーン KCMシリーズ
4通常価格(税別)：120円～
通常出荷日:当日出荷可能在庫品1日目～
片山チエン
KANA 標準ローラチェーン（エコノミータイプ）
0通常価格(税別)：108円～
通常出荷日:4日目～
椿本チエイン
ステンレスドライブチェーン（SS仕様） 【新型番、型番でリンク数指定】
4.7通常価格(税別)：5,415円～
通常出荷日:3日目～
