リブスターU（ポリウレタンVリブドベルト）
- 通常単価(税別)
- 480円～2,494円
- 税込単価
- 528円～2,743円
通常出荷日：5日目～89日目
ポリウレタン製で平ベルトとVベルトの特長を生かしたベルト。【特長】・三ツ星リブスターベルトは、伝動効率...
詳細を確認
未確定：候補が81型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
溝
製品仕様
- システムのコンパクト化、省エネ化にも役立つ。
- 背面コグ：質はポリウレタン。コグ形状により、屈曲性が向上しており、放熱効果もある。
- 心線： 屈曲疲労に強い特殊処理を施したナイロンコード。
- リプ本体：耐摩耗性、耐油性、耐オゾン性にすぐれたポリウレタン。

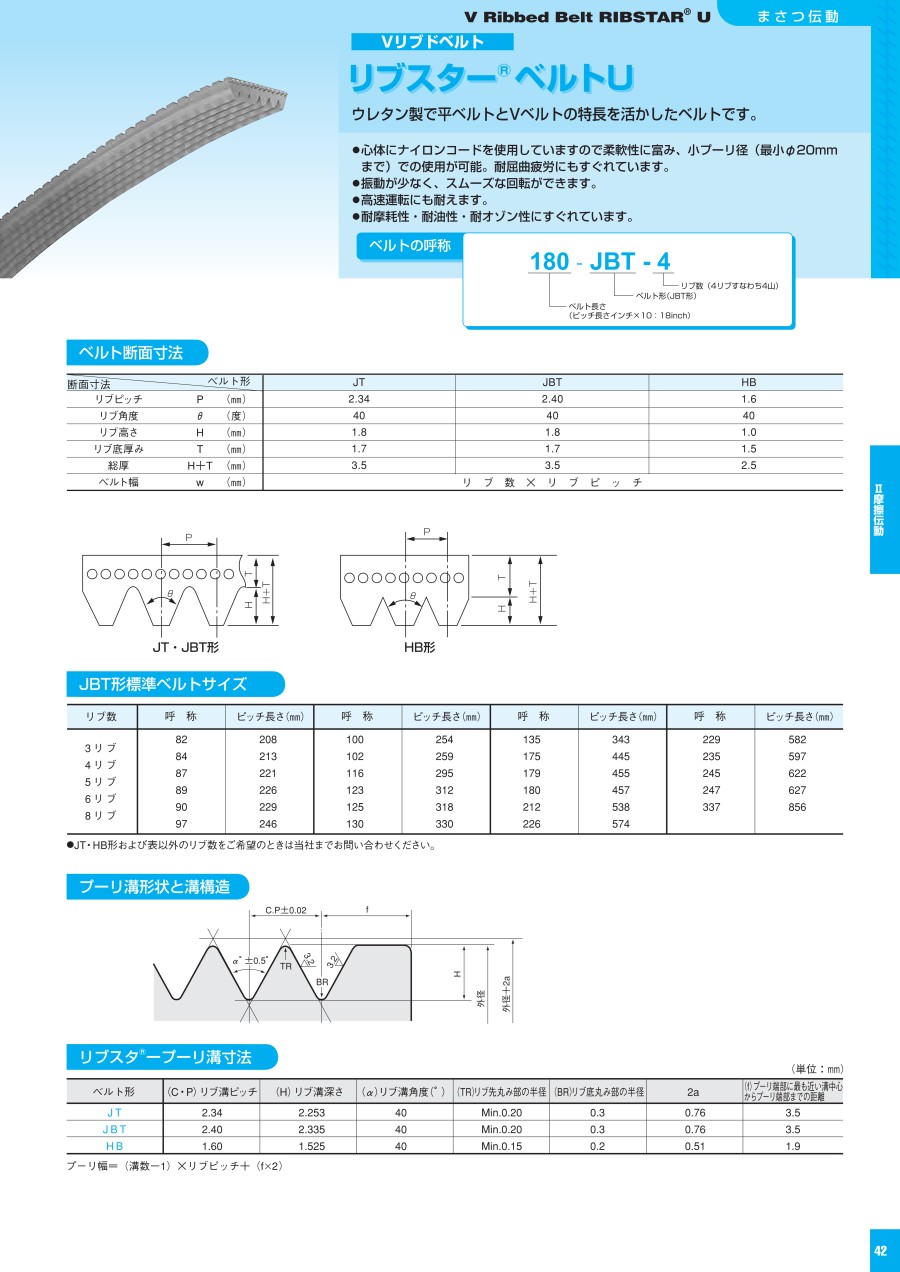

リブスタープーリー溝寸法表
単位：mm
| 断面寸法 | ベルト形 |
|---|---|
| JBT | |
| リブピツチ P（mm） | 2.40 |
| リブ角度 θ（度） | 40 |
| リブ高さ H（mm） | 1.8 |
| リブ底～背面厚み T（mm） | 1.7 |
| 総厚 H+T（mm） | 3.5 |
| べルト幅 W（mm） | リブ数×リブピッチ |
プーリ幅=（溝数-1）×リブピッチ+（f×2）
選定手順・ポイント
設計手順
JBT基準伝動容量表
●JBT形1リブ当りの基準伝動容量
単位：W
＜表41＞
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
534円 ( 587円 ) | 5日目 |
817円 ( 899円 ) | 6日目 |
923円 ( 1,015円 ) | 89日目 |
650円 ( 715円 ) | 6日目 |
873円 ( 960円 ) | 6日目 |
776円 ( 854円 ) | 6日目 |
910円 ( 1,001円 ) | 6日目 |
480円 ( 528円 ) | 6日目 |
728円 ( 801円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
950円 ( 1,045円 ) | 6日目 |
497円 ( 547円 ) | 6日目 |
967円 ( 1,064円 ) | 6日目 |
880円 ( 968円 ) | 6日目 |
965円 ( 1,062円 ) | 6日目 |
518円 ( 570円 ) | 6日目 |
711円 ( 782円 ) | 5日目 |
973円 ( 1,070円 ) | 6日目 |
1,028円 ( 1,131円 ) | 6日目 |
560円 ( 616円 ) | 5日目 |
690円 ( 759円 ) | 6日目 |
1,046円 ( 1,151円 ) | 89日目 |
1,025円 ( 1,128円 ) | 5日目 |
660円 ( 726円 ) | 6日目 |
766円 ( 843円 ) | 6日目 |
1,060円 ( 1,166円 ) | 6日目 |
1,239円 ( 1,363円 ) | 6日目 |
582円 ( 640円 ) | 89日目 |
822円 ( 904円 ) | 6日目 |
963円 ( 1,059円 ) | 6日目 |
1,108円 ( 1,219円 ) | 6日目 |
768円 ( 845円 ) | 6日目 |
835円 ( 919円 ) | 6日目 |
1,046円 ( 1,151円 ) | 6日目 |
1,251円 ( 1,376円 ) | 6日目 |
733円 ( 806円 ) | 6日目 |
1,047円 ( 1,152円 ) | 6日目 |
1,048円 ( 1,153円 ) | 6日目 |
1,633円 ( 1,796円 ) | 6日目 |
704円 ( 774円 ) | 6日目 |
1,033円 ( 1,136円 ) | 6日目 |
1,083円 ( 1,191円 ) | 6日目 |
1,606円 ( 1,767円 ) | 6日目 |
869円 ( 956円 ) | 6日目 |
1,160円 ( 1,276円 ) | 6日目 |
1,787円 ( 1,966円 ) | 6日目 |
691円 ( 760円 ) | 6日目 |
1,199円 ( 1,319円 ) | 6日目 |
1,252円 ( 1,377円 ) | 6日目 |
1,389円 ( 1,528円 ) | 6日目 |
921円 ( 1,013円 ) | 6日目 |
1,209円 ( 1,330円 ) | 6日目 |
1,383円 ( 1,521円 ) | 6日目 |
1,846円 ( 2,031円 ) | 6日目 |
911円 ( 1,002円 ) | 9日目 |
1,154円 ( 1,269円 ) | 6日目 |
1,394円 ( 1,533円 ) | 6日目 |
1,814円 ( 1,995円 ) | 6日目 |
891円 ( 980円 ) | 6日目 |
1,381円 ( 1,519円 ) | 6日目 |
詳細情報
基本情報
ポリウレタン製で平ベルトとVベルトの特長を生かしたベルト。
【特長】
・三ツ星リブスターベルトは、伝動効率の高いVベルトと、屈曲性のよい平ベルトの、それぞれの長所を生かして設計。
・主材料のポリウレタンは、耐摩耗性、耐油性にも優れる。
【用途】
・電動工具、家電製品等。
・オゾン、日光など耐候性を要求する機械。
商品担当おすすめ
リブスターU（ポリウレタンVリブドベルト）のレビュー
モーター駆動ベルト
4
4.02016/03/16
以前使用していたゴムのとは違い少し硬くしっかりとしているのでテンションをかけても伸び難いと思います。あとはゴムと比べポリ...もっと読む
4人が参考にしています。
プーリーのベルト交換
4
4.02018/08/29
素材が硬いため、プーリーに掛けた後のテンション調整が難しいです。
反面、滑りのロスが小さく感じます。
2人が参考にしています。
建築機械用
5
5.02018/06/04
高速面取り機に使用。サイズが心配だったので近そうな2種類を頂きましたがぴったりでした。近所のベルト屋でも無かったのでとて...もっと読む
1人が参考にしています。
オービタルサンダーの回転力伝動ベルト
5
5.02021/06/01
ベルト交換したことで、再度サンダーとしての利用が出来る様になりました。
個々の部品を提供頂けることで、工具が再生出来て助...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QVベルトの寿命はどのくらいですか。
A
正しく選定し、張力管理が適正の場合、10,000〜15,000時間程度の寿命になります。だだしVベルトは張力管理が寿命に大きな影響を与えるため、張力管理ができていない場合や水・油等の付着によって寿命が短くなる場合がありますのでご注意ください。
Qベルトの外周長からピッチ周長（呼称長さ）に換算できますか？
A
外周長からピッチ周長に換算するには、概算ですが、外周長からベルト厚み×3.14を引いてください。
ベルトに荷重をかけていない為、少し短くなります。
ベルトに荷重をかけていない為、少し短くなります。
