リブスターG（ゴムVリブドベルト）
- 通常単価(税別)
- 3,154円～34,434円
- 税込単価
- 3,469円～37,877円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
Vベルトの高伝動と、平ベルトの柔軟性を兼ね備えたベルトです。【特長】・高い伝動容量が得られます。（単位...
詳細を確認
未確定：候補が751型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様

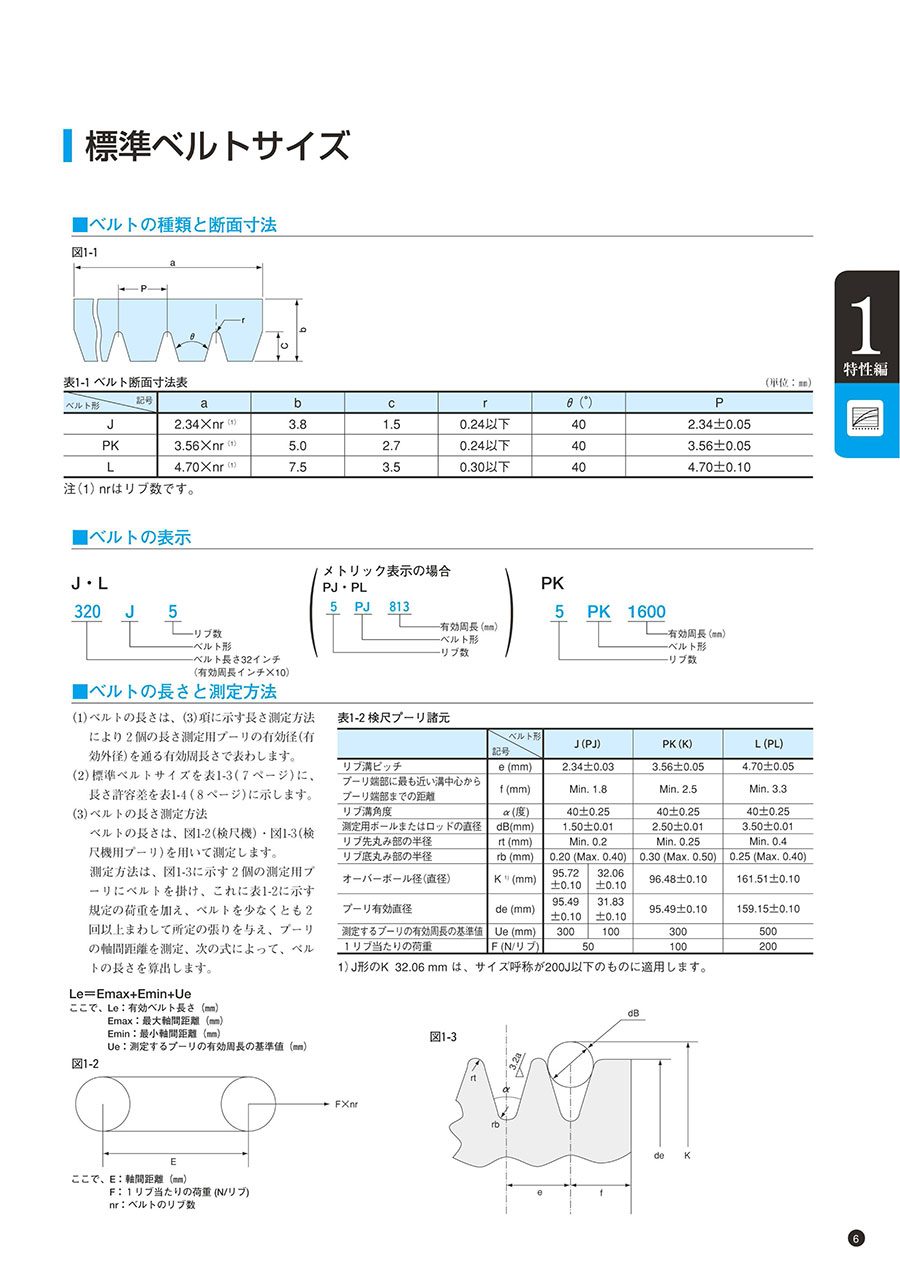

標準ベルトサイズ表
| PK | |
|---|---|
| サイズ呼称 | 有効周長(mm) |
| PK 600 | 600 |
| PK 615 | 615 |
| PK 630 | 630 |
| PK 650 | 650 |
| PK 690 | 690 |
| PK 710 | 710 |
| PK 730 | 730 |
| PK 750 | 750 |
| PK 775 | 775 |
| PK 800 | 800 |
| PK 825 | 825 |
| PK 850 | 850 |
| PK 875 | 875 |
| PK 900 | 900 |
| PK 925 | 925 |
| PK 950 | 950 |
| PK 975 | 975 |
| PK 1000 | 1,000 |
| PK 1030 | 1,030 |
| PK 1060 | 1,060 |
| PK 1090 | 1,090 |
| PK 1120 | 1,120 |
| PK 1150 | 1,150 |
| PK 1180 | 1,180 |
| PK 1220 | 1,220 |
| PK 1250 | 1,250 |
| PK 1280 | 1,280 |
| PK 1320 | 1,320 |
| PK 1360 | 1,360 |
| PK 1400 | 1,400 |
| PK 1450 | 1,450 |
| PK 1500 | 1,500 |
| PK 1550 | 1,550 |
| PK 1600 | 1,600 |
| PK 1650 | 1,650 |
| PK 1700 | 1,700 |
| PK 1750 | 1,750 |
| PK 1800 | 1,800 |
| PK 1850 | 1,850 |
| PK 1900 | 1,900 |
| PK 1950 | 1,950 |
| PK 2000 | 2,000 |
| PK 2120 | 2,120 |
| PK 2240 | 2,240 |
| PK 2360 | 2,360 |
| PK 2500 | 2,500 |
| PK 2650 | 2,650 |
| PK 2800 | 2,800 |
| PK 3000 | 3,000 |
リブスターベルト寸法表
| 記号 | べル卜形 |
|---|---|
| PK | |
| a | 3.65×N |
| b | 5.00 |
| p | 3.56 |
| θ(゜) | 40 |
選定手順・ポイント
設計手順
■リブスター伝動の設計方法
基準伝動容量表
●J形（許容最小径25mm、推奨最小径31.5mm）
単位：kW/リブ
＜表2-8-1＞
＜表2-8-2＞
●PK形（許容最小径50mm、推奨最小径56mm）
単位：kW/リブ
＜表2-9-1＞
＜表2-9-2＞
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,916円 ( 7,608円 ) | 5日目 |
6,589円 ( 7,248円 ) | 在庫品1日目当日出荷可能 |
6,783円 ( 7,461円 ) | 6日目 |
6,936円 ( 7,630円 ) | 6日目 |
7,322円 ( 8,054円 ) | 在庫品1日目当日出荷可能 |
7,276円 ( 8,004円 ) | 7日目 |
7,335円 ( 8,069円 ) | 在庫品1日目当日出荷可能 |
7,554円 ( 8,309円 ) | 在庫品1日目当日出荷可能 |
7,643円 ( 8,407円 ) | 5日目 |
6,691円 ( 7,360円 ) | 6日目 |
6,479円 ( 7,127円 ) | 6日目 |
6,847円 ( 7,532円 ) | 6日目 |
7,150円 ( 7,865円 ) | 5日目 |
7,049円 ( 7,754円 ) | 5日目 |
7,256円 ( 7,982円 ) | 6日目 |
7,203円 ( 7,923円 ) | 6日目 |
8,012円 ( 8,813円 ) | 5日目 |
7,392円 ( 8,131円 ) | 6日目 |
8,361円 ( 9,197円 ) | 6日目 |
8,286円 ( 9,115円 ) | 6日目 |
8,597円 ( 9,457円 ) | 6日目 |
8,699円 ( 9,569円 ) | 6日目 |
8,662円 ( 9,528円 ) | 6日目 |
9,208円 ( 10,129円 ) | 6日目 |
9,510円 ( 10,461円 ) | 6日目 |
9,801円 ( 10,781円 ) | 6日目 |
10,649円 ( 11,714円 ) | 6日目 |
10,667円 ( 11,734円 ) | 6日目 |
11,387円 ( 12,526円 ) | 6日目 |
5,236円 ( 5,760円 ) | 6日目 |
5,467円 ( 6,014円 ) | 6日目 |
5,298円 ( 5,828円 ) | 6日目 |
5,776円 ( 6,354円 ) | 5日目 |
6,611円 ( 7,272円 ) | 5日目 |
5,608円 ( 6,169円 ) | 6日目 |
5,608円 ( 6,169円 ) | 5日目 |
6,391円 ( 7,030円 ) | 在庫品1日目当日出荷可能 |
5,872円 ( 6,459円 ) | 6日目 |
6,155円 ( 6,771円 ) | 在庫品1日目当日出荷可能 |
6,847円 ( 7,532円 ) | 在庫品1日目当日出荷可能 |
7,608円 ( 8,369円 ) | 在庫品1日目当日出荷可能 |
6,532円 ( 7,185円 ) | 在庫品1日目当日出荷可能 |
10,922円 ( 12,014円 ) | 6日目 |
10,069円 ( 11,076円 ) | 6日目 |
10,407円 ( 11,448円 ) | 在庫品1日目当日出荷可能 |
10,407円 ( 11,448円 ) | 6日目 |
10,630円 ( 11,693円 ) | 在庫品1日目当日出荷可能 |
10,630円 ( 11,693円 ) | 6日目 |
10,955円 ( 12,051円 ) | 6日目 |
11,658円 ( 12,824円 ) | 6日目 |
10,963円 ( 12,059円 ) | 6日目 |
9,358円 ( 10,294円 ) | 6日目 |
11,776円 ( 12,954円 ) | 6日目 |
10,053円 ( 11,058円 ) | 6日目 |
11,961円 ( 13,157円 ) | 6日目 |
10,979円 ( 12,077円 ) | 6日目 |
10,867円 ( 11,954円 ) | 6日目 |
10,876円 ( 11,964円 ) | 6日目 |
10,809円 ( 11,890円 ) | 6日目 |
11,090円 ( 12,199円 ) | 6日目 |
詳細情報
基本情報
Vベルトの高伝動と、平ベルトの柔軟性を兼ね備えたベルトです。
【特長】
・高い伝動容量が得られます。（単位幅当たり伝動容量は標準Vベルト35～50％アップ）
・高速伝動ができます。（ベルト重量が軽く、発熱も少ない）
・低騒音で、振動の少ないスムーズな伝動ができます。
・高い伝達効率が得られます。（通常の使用条件下で約98％の伝達効率）
・コンパクト設計ができます。
・メンテナンスフリーで長寿命です。
【用途】
・家電機器：乾燥機、健康器具、グラインダー。
・作業機械：草刈機、コンバイン、ハーベスタ、動力噴霧機、作業機用エンジン。
・工作機械：NC旋盤、フライス盤、ボール盤、切削機、研削機。
・産業機械：高速印刷機、製粉機、攪拌機、送風機、発電機、ポンプ、コンプレッサー。
・その他：自動ドア、放送機器駆動、ホバークラフト。
商品担当おすすめ
リブスターG（ゴムVリブドベルト）のレビュー
包装機の駆動
4
4.02022/03/07
高速で回転するプーリでも滑りが無く、安定して駆動出来ます。包装機の冷却ファンベルトですが、細いわりに長寿命です。
1人が参考にしています。
設備のメンテナス
4
4.02019/01/29
設備のメンテナンスおよび修理時のため使用しています。消耗品ですので定期交換が必要ですが、事前に在庫する必要性が無く助かり...もっと読む
0人が参考にしています。
設備品回転機構の動力部に使用
4
4.02018/07/31
設備品回転機構の動力部に使用しています。もともと純正部品であり、周径含め他に変わるものが無いため本商品を定期的に交換利用...もっと読む
0人が参考にしています。
得意先様設備のメンテナンス及び修理時に交換部品として使用
4
4.02018/07/31
得意先様設備のメンテナンスおよび修理時に交換部品として使用しています。もともと実装されているものを消耗品として交換するた...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QVベルトの寿命を教えてください。
A
正しく選定し、張力管理が適正の場合、10,000～15,000時間程度の寿命になります。だだしVベルトは張力管理が寿命に大きな影響を与えるため、張力管理ができていない場合や水・油等の付着によって寿命が短くなる場合がありますのでご注意ください。
Qベルトの外周長からピッチ周長（呼称長さ）
に換算できますか？
に換算できますか？
A
外周長からピッチ周長に換算するには、概算ですが、外周長からベルト厚み×3.14を引いてください。
ベルトに荷重をかけていない為、少し短くなります。
ベルトに荷重をかけていない為、少し短くなります。
