三ツ星ベルト

ポリマックスベルト

Name: ポリマックスベルト
Brand: 三ツ星ベルト
SKU: 221000012345
Rating: 4.4 (7 reviews)

カタログ

通常単価(税別): 1,301円～34,443円

税込単価: 1,431円～37,887円

通常出荷日：在庫品1日目～89日目一部当日出荷可能

60°以上の広角度V形状と高硬度ポリウレタンの組み合わせにより、摩擦による落ち込みを抑えたベルトです。...

詳細を確認

4.44.4

本商品専用のプーリのお取り扱いはございません。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

よく一緒に見られています

三ツ星ベルト

スタンダードVベルト A形

通常価格(税別)： 870円 (税込価格：957円)

通常出荷日：在庫品1日目

よく一緒に見られています

三ツ星ベルト

マックスターウェッジVベルト 3V形

通常価格(税別)： 1,197円 (税込価格：1,317円)

通常出荷日：在庫品1日目

未確定：候補が479型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

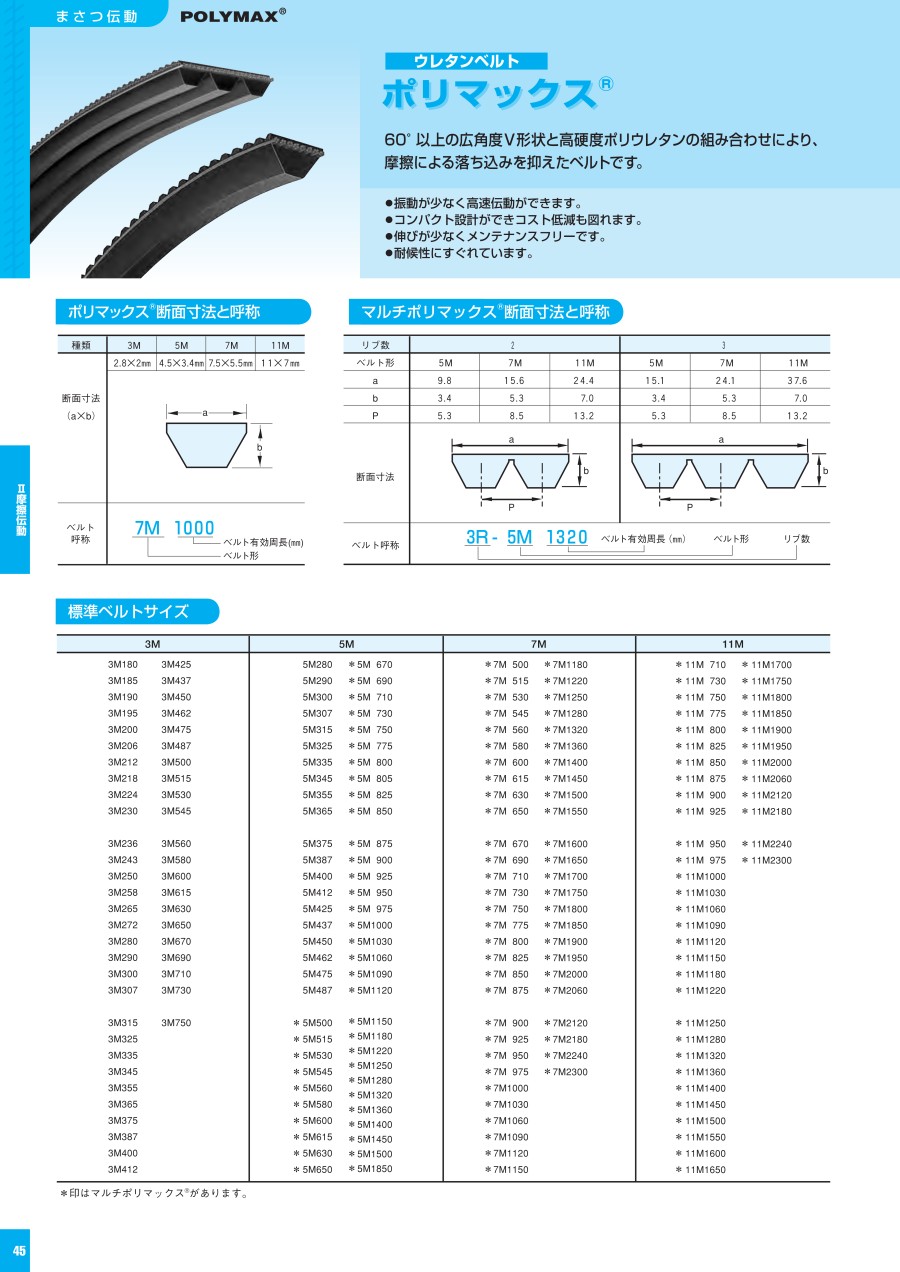

ポリマックスベルト断面寸法

マルチポリマックスベルト断面寸法（リブ数：2）

マルチポリマックスベルト断面寸法（リブ数：3）

製品仕様

a 背面コグ: 材質はポリウレタン。コグ形状により、屈曲性が向上しており、放熱効果もある。
b 心線 : 伸びが少なく、屈曲疲労にも強い、特殊処理を施したポリエステルコード。
c 芯ゴム : 耐摩耗性が高く、摩擦係数の大きいポリウレタン。

3M		5M		7M		11M
3M180	3M425	5M280	*5M670	*7M500	*7M1180	*11M710	*11M1700
3M185	3M437	5M290	*5M690	*7M515	*7M1220	*11M730	*11M1750
3M190	3M450	5M300	*5M710	*7M530	*7M1250	*11M750	*11M1800
3M195	3M462	5M307	*5M730	*7M545	*7M1280	*11M775	*11M1850
3M200	3M475	5M315	*5M750	*7M560	*7M1320	*11M800	*11M1900
3M206	3M487	5M325	*5M775	*7M580	*7M1360	*11M825	*11M1950
3M212	3M500	5M335	*5M800	*7M600	*7M1400	*11M850	*11M2000
3M218	3M515	5M345	*5M805	*7M615	*7M1450	*11M875	*11M2060
3M224	3M530	5M355	*5M825	*7M630	*7M1500	*11M900	*11M2120
3M230	3M545	5M365	*5M850	*7M650	*7M1550	*11M925	*11M2180
3M236	3M560	5M375	*5M875	*7M670	*7M1600	*11M950	*11M2240
3M243	3M580	5M387	*5M900	*7M690	*7M1650	*11M975	*11M2300
3M250	3M600	5M400	*5M925	*7M710	*7M1700	*11M1000	-
3M258	3M615	5M412	*5M950	*7M730	*7M1750	*11M1030	-
3M265	3M630	5M425	*5M975	*7M750	*7M1800	*11M1060	-
3M272	3M650	5M437	*5M1000	*7M775	*7M1850	*11M1090	-
3M280	3M670	5M450	*5M1030	*7M800	*7M1900	*11M1120	-
3M290	3M690	5M462	*5M1060	*7M825	*7M1950	*11M1150	-
3M300	3M710	5M475	*5M1090	*7M850	*7M2000	*11M1180	-
3M307	3M730	5M487	*5M1120	*7M875	*7M2060	*11M1220	-
3M315	3M750	*5M500	*5M1150	*7M900	*7M2120	*11M1250	-
3M325	-	*5M515	*5M1180	*7M925	*7M2180	*11M1280	-
3M335	-	*5M530	*5M1220	*7M950	*7M2240	*11M1320	-
3M345	-	*5M545	*5M1250	*7M975	*7M2300	*11M1360	-
3M355	-	*5M560	*5M1280	*7M1000	-	*11M1400	-
3M365	-	*5M580	*5M1320	*7M1030	-	*11M1450	-
3M375	-	*5M600	*5M1360	*7M1060	-	*11M1500	-
3M387	-	*5M615	*5M1400	*7M1090	-	*11M1550	-
3M400	-	*5M630	*5M1450	*7M1120	-	*11M1600	-
3M412	-	*5M650	*5M1500	*7M1150	-	*11M1650	-
-	-	-	*5M1850	-	-	-	-

*印はマルチポリマックスがあります。

規格表

ポリマックスベルト断面寸法

種類	3M	5M	7M	11M
断面寸法（a×b）	3×2mm	5×3mm	7×5mm	11×7mm

マルチポリマックスベルト断面寸法

リブ数	2			3
ベルト形	5M	7M	11M	5M	7M	11M
a	9.8	15.6	24.4	15.1	24.1	37.6
b	3.5	5.3	7.0	3.5	5.3	7.0
p	5.3	8.5	13.2	5.3	8.5	13.2

※本商品専用のプーリのお取り扱いはございません。

型番リスト

表示件数

...

型番

ベルト形

有効周長

(mm)

列数

厚さ

(mm)

RoHS2（10物質）?

最小発注数量

5M	1000	2列	3.4	-	1個
5M	1030	2列	3.4	対応	1個
5M	1060	2列	3.4	対応	1個
5M	1090	2列	3.4	対応	1個
5M	1120	2列	3.4	対応	1個
5M	1150	2列	3.4	対応	1個
5M	1180	2列	3.4	対応	1個
5M	1220	2列	3.4	-	1個
5M	1250	2列	3.4	対応	1個
5M	1280	2列	3.4	対応	1個
5M	1320	2列	3.4	対応	1個
5M	1360	2列	3.4	対応	1個
5M	1400	2列	3.4	対応	1個
5M	1450	2列	3.4	対応	1個
5M	1500	2列	3.4	対応	1個
5M	1850	2列	3.4	対応	5個
5M	500	2列	3.4	-	1個
5M	515	2列	3.4	対応	1個
5M	530	2列	3.4	対応	1個
5M	545	2列	3.4	対応	1個
5M	560	2列	3.4	-	1個
5M	580	2列	3.4	対応	1個
5M	600	2列	3.4	対応	1個
5M	615	2列	3.4	対応	1個
5M	630	2列	3.4	対応	1個
5M	650	2列	3.4	対応	1個
5M	670	2列	3.4	対応	1個
5M	690	2列	3.4	-	1個
5M	710	2列	3.4	対応	1個
5M	730	2列	3.4	対応	1個
5M	750	2列	3.4	対応	1個
5M	775	2列	3.4	対応	1個
5M	800	2列	3.4	-	1個
5M	825	2列	3.4	対応	1個
5M	850	2列	3.4	-	1個
5M	875	2列	3.4	-	1個
5M	900	2列	3.4	-	1個
5M	925	2列	3.4	-	1個
5M	950	2列	3.4	対応	1個
5M	975	2列	3.4	対応	1個
7M	1000	2列	5.3	対応	1個
7M	1030	2列	5.3	対応	1個
7M	1060	2列	5.3	対応	1個
7M	1090	2列	5.3	対応	1個
7M	1120	2列	5.3	対応	1個
7M	1150	2列	5.3	対応	1個
7M	1180	2列	5.3	対応	1個
7M	1220	2列	5.3	-	1個
7M	1250	2列	5.3	対応	1個
7M	1280	2列	5.3	対応	1個
7M	1320	2列	5.3	対応	1個
7M	1360	2列	5.3	対応	1個
7M	1400	2列	5.3	対応	1個
7M	1450	2列	5.3	対応	1個
7M	1500	2列	5.3	対応	1個
7M	1550	2列	5.3	対応	1個
7M	1600	2列	5.3	対応	1個
7M	1650	2列	5.3	対応	1個
7M	1700	2列	5.3	対応	1個
7M	1750	2列	5.3	対応	1個

通常単価(税別) (税込単価)	通常出荷日

6,618円 ( 7,280円 )	5日目
7,785円 ( 8,564円 )	6日目
8,139円 ( 8,953円 )	6日目
7,054円 ( 7,759円 )	6日目
6,597円 ( 7,257円 )	6日目
7,505円 ( 8,256円 )	6日目
7,490円 ( 8,239円 )	6日目
7,832円 ( 8,615円 )	5日目
8,211円 ( 9,032円 )	6日目
8,225円 ( 9,048円 )	6日目
8,702円 ( 9,572円 )	6日目
9,236円 ( 10,160円 )	6日目
8,466円 ( 9,313円 )	6日目
9,208円 ( 10,129円 )	6日目
9,214円 ( 10,135円 )	6日目
10,688円 ( 11,757円 )	71日目
5,105円 ( 5,616円 )	5日目
4,197円 ( 4,617円 )	6日目
5,223円 ( 5,745円 )	6日目
4,964円 ( 5,460円 )	6日目
5,439円 ( 5,983円 )	5日目
4,981円 ( 5,479円 )	6日目
5,883円 ( 6,471円 )	6日目
5,709円 ( 6,280円 )	6日目
6,047円 ( 6,652円 )	6日目
5,408円 ( 5,949円 )	6日目
5,885円 ( 6,474円 )	6日目
5,687円 ( 6,256円 )	5日目
5,806円 ( 6,387円 )	6日目
6,483円 ( 7,131円 )	6日目
5,595円 ( 6,155円 )	6日目
5,846円 ( 6,431円 )	6日目
6,088円 ( 6,697円 )	5日目
6,089円 ( 6,698円 )	6日目
5,922円 ( 6,514円 )	5日目
5,783円 ( 6,361円 )	5日目
7,107円 ( 7,818円 )	5日目
6,514円 ( 7,165円 )	5日目
6,692円 ( 7,361円 )	6日目
6,835円 ( 7,519円 )	6日目
8,070円 ( 8,877円 )	6日目
8,197円 ( 9,017円 )	6日目
7,397円 ( 8,137円 )	6日目
8,216円 ( 9,038円 )	6日目
8,687円 ( 9,556円 )	6日目
8,704円 ( 9,574円 )	6日目
8,709円 ( 9,580円 )	6日目
8,649円 ( 9,514円 )	5日目
9,205円 ( 10,126円 )	6日目
9,209円 ( 10,130円 )	6日目
9,217円 ( 10,139円 )	6日目
9,569円 ( 10,526円 )	6日目
9,587円 ( 10,546円 )	6日目
9,950円 ( 10,945円 )	6日目
9,966円 ( 10,963円 )	6日目
9,981円 ( 10,979円 )	6日目
10,697円 ( 11,767円 )	6日目
10,710円 ( 11,781円 )	6日目
10,966円 ( 12,063円 )	6日目
11,211円 ( 12,332円 )	6日目

...

基本情報

基本情報

60°以上の広角度V形状と高硬度ポリウレタンの組み合わせにより、摩擦による落ち込みを抑えたベルトです。
【特長】
・コンパクト振動が少なく高速伝動ができます。
・コンパクト設計ができコスト低減も図れます。
・伸びが少なくメンテナンスフリーです。
・耐候性にすぐれています。
【用途】
・ベルトの振れによる振動発生を嫌う機械、ベルト外れが起きやすい垂直軸駆動（ベルト水平掛け）での仕様。
・オゾン、日光など耐候性を要求する機械、プーリ径をできるだけ小さくしたい機械での仕様。

ご注意

本商品専用のプーリのお取り扱いはございません。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポリマックスベルトのレビュー

4.4平均満足度：4.47件のレビュー

星5
43%
星4
57%
星3
0%
星2
0%
星1
0%

生産設備修理

満足度：5.02019/11/07

社内のアッセンブリー工程設備の修理にすぐに必要でした。あまり頻繁に購入するものではないので、他と比較は出来ませんが問...もっと読む

1人が参考にしています。

オリオンドライポンプ

満足度：4.02023/08/10

7M670を使用していたがミスミで取り扱い終了との事。 2023年03月に販売終了となりました。 "メーカー製造終了品...もっと読む

0人が参考にしています。

機械修理の交換用部品

満足度：4.02022/08/03

この商品はお客様から依頼された機械の修理で使用しました。お客様から依頼された機械の中にベルトが組み込まれていましたので、...もっと読む

0人が参考にしています。

搬送設備

満足度：5.02022/01/28

搬送設備の部品に使用しました。精度も良く、品質は非常に良いと思います。

0人が参考にしています。

機械のローラーに使用

満足度：5.02022/01/25

この商品は、機械のローラーに使用しています。材質的に硬いのが気になります。これまでは、他社製のベルトを使用していましたの...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q耐候性に優れてるのでどんなところでも使用できますか？

水や油が掛かるところではスリップしてしまうため、適しません。酸やアルカリ、あるいは水蒸気のある環境ではウレタンが加水分解を起こしますのでご注意ください。

Qベルトの外周長からピッチ周長（呼称長さ）に換算できますか？

外周長からピッチ周長に換算するには、概算ですが、外周長からベルト厚み×3.14を引いてください。
ベルトに荷重をかけていない為、少し短くなります。
