三木プーリ

サーボフレックス SFC

Name: サーボフレックス SFC
Brand: 三木プーリ
SKU: 221000012042
Rating: 4.6 (6 reviews)

カタログ

通常単価(税別): 6,235円～93,677円

税込単価: 6,859円～103,045円

通常出荷日：在庫品1日目～53日目一部当日出荷可能

【特長】・小・中容量用モデルで、高強度の高力アルミ合金と軸径連動のハブ外径により、高加速運転に最適な超...

詳細を確認

4.64.6

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

よく一緒に見られています

三木プーリ

サーボフレックス（金属板ばねカップリング）SFSモデル

通常価格(税別)： 18,231円 (税込価格：20,054円)

通常出荷日：在庫品1日目

未確定：候補が5,569型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SFC SA2 TYPE 外形図

TYPE Aの外形図

TYPE Bの外形図

TYPE Cの外形図

共通の外形図

SFC DA2 TYPE 外形図

SFC SA2 BC TYPE 外形図

SFC DA2 BC TYPE 外形図

製品仕様

SFCモデルの構造と材質

SFC SA2の構造図

*1 印部クランプボルト表面処理はサイズ#002のみ黒染め処理となります。
*2 印部カラーの材質はサイズ#080～#100までS45Cで表面処理は三価クロメートとなります。
*3 印部のボルト表面処理はサイズ#80～#100まで防せいコーティングとなります。

SFC DA2の構造図

SFC SA2／DA2 BCの構造図

SFC SA2 TYPE 仕様表

型番	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	形状 TYPE	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFC-002SA2	C	0.25	0.01	0.5	±0.04	10000	190	34	0.06×10^-6	0.003
SFC-005SA2	C	0.6	0.02	0.5	±0.05	10000	500	140	0.26×10^-6	0.007
SFC-010SA2	C	1	0.02	1	±0.1	10000	1400	140	0.58×10^-6	0.011
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.07×10^-6	0.034
	B	5	0.02	1	±0.2	10000	8000	64	6.09×10^-6	0.041
	C	5	0.02	1	±0.2	10000	8000	64	8.20×10^-6	0.049
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.44×10^-6	0.082
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B	12	0.02	1	±0.3	10000	20000	80	22.55×10^-6	0.085
	C	12	0.02	1	±0.3	10000	20000	80	29.25×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	55.71×10^-6	0.159
	B	25	0.02	1	±0.4	10000	32000	48	76.26×10^-6	0.177
	C	25	0.02	1	±0.4	10000	32000	48	99.03×10^-6	0.206
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.0×10^-6	0.314
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	145.9×10^-6	0.283
	B	60	0.02	1	±0.45	10000	70000	76.4	205.0×10^-6	0.326
	C	60	0.02	1	±0.45	10000	70000	76.4	268.6×10^-6	0.385
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	710.6×10^-6	0.708
SFC-090SA2	C	180	0.02	1	±0.65	10000	100000	108	1236×10^-6	0.946
SFC-100SA2	C	250	0.02	1	±0.74	10000	120000	111	1891×10^-6	1.202

形状TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

SFC DA2 TYPE 仕様表

型番	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	形状 TYPE	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFC-002DA2	C	0.25	0.03	0.5（片側）	±0.08	10000	95	17	0.07×10^-6	0.004
SFC-005DA2	C	0.6	0.05	0.5（片側）	±0.1	10000	250	70	0.37×10^-6	0.010
SFC-010DA2	C	1	0.11	1（片側）	±0.2	10000	700	70	0.80×10^-6	0.015
SFC-020DA2	C	2	0.15	1（片側）	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1（片側）	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1（片側）	±0.4	10000	4000	32	7.43×10^-6	0.054
	B	5	0.18	1（片側）	±0.4	10000	4000	32	9.45×10^-6	0.060
	C	5	0.18	1（片側）	±0.4	10000	4000	32	11.56×10^-6	0.068
SFC-035DA2	C	10	0.24	1（片側）	±0.5	10000	9000	56	26.93×10^-6	0.121
SFC-040DA2	A	12	0.24	1（片側）	±0.6	10000	10000	40	29.98×10^-6	0.124
	B	12	0.24	1（片側）	±0.6	10000	10000	40	35.82×10^-6	0.131
	C	12	0.24	1（片側）	±0.6	10000	10000	40	42.52×10^-6	0.146
SFC-050DA2	A	25	0.28	1（片側）	±0.8	10000	16000	24	98.34×10^-6	0.250
	B	25	0.28	1（片側）	±0.8	10000	16000	24	118.9×10^-6	0.268
	C	25	0.28	1（片側）	±0.8	10000	16000	24	141.7×10^-6	0.298
SFC-055DA2	C	40	0.31	1（片側）	±0.84	10000	25000	21.5	261.3×10^-6	0.459
SFC-060DA2	A	60	0.34	1（片側）	±0.9	10000	35000	38.2	256.6×10^-6	0.447
	B	60	0.34	1（片側）	±0.9	10000	35000	38.2	315.7×10^-6	0.489
	C	60	0.34	1（片側）	±0.9	10000	35000	38.2	379.3×10^-6	0.549
SFC-080DA2	C	100	0.52	1（片側）	±1.10	10000	70000	64	1039×10^-6	1.037
SFC-090DA2	C	180	0.52	1（片側）	±1.30	10000	50000	54	1798×10^-6	1.369
SFC-100DA2	C	250	0.55	1（片側）	±1.48	10000	60000	55.5	2754×10^-6	1.739

形状TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

SFC SA2 BC TYPE 仕様表

型番	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	形状 TYPE	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFC-040SA2-□B-11BC	B	12	0.02	1	±0.3	10000	20000	80	26.58×10^-6	0.131
SFC-040SA2-□B-11BC	C	12	0.02	1	±0.3	10000	20000	80	33.28×10^-6	0.146
SFC-050SA2-□B-11BC	B	25	0.02	1	±0.4	10000	32000	48	82.91×10^-6	0.240
SFC-050SA2-□B-11BC	C	25	0.02	1	±0.4	10000	32000	48	103.5×10^-6	0.258
SFC-050SA2-□B-14BC	B	25	0.02	1	±0.4	10000	32000	48	88.72×10^-6	0.271
SFC-050SA2-□B-14BC	C	25	0.02	1	±0.4	10000	32000	48	111.5×10^-6	0.301
SFC-050SA2-□B-16BC	B	25	0.02	1	±0.4	10000	32000	48	95.44×10^-6	0.309
SFC-050SA2-□B-16BC	C	25	0.02	1	±0.4	10000	32000	48	118.2×10^-6	0.338
SFC-055SA2-□B-14BC	C	40	0.02	1	±0.42	10000	50000	43	201.1×10^-6	0.409
SFC-055SA2-□B-16BC	C	40	0.02	1	±0.42	10000	50000	43	207.8×10^-6	0.446
SFC-060SA2-□B-16BC	B	60	0.02	1	±0.45	10000	70000	76.4	228.7×10^-6	0.475
SFC-060SA2-□B-16BC	C	60	0.02	1	±0.45	10000	70000	76.4	287.8×10^-6	0.517

形状TYPE（B・C）はご採用いただく穴径により自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

SFC DA2 BC TYPE 仕様表

型番	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	形状 TYPE	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFC-040DA2-□B-11BC	B	12	0.24	1（片側）	±0.6	10000	10000	40	39.42×10^-6	0.180
SFC-040DA2-□B-11BC	C	12	0.24	1（片側）	±0.6	10000	10000	40	46.12×10^-6	0.195
SFC-050DA2-□B-11BC	B	25	0.28	1（片側）	±0.8	10000	16000	24	125.5×10^-6	0.331
SFC-050DA2-□B-11BC	C	25	0.28	1（片側）	±0.8	10000	16000	24	146.1×10^-6	0.349
SFC-050DA2-□B-14BC	B	25	0.28	1（片側）	±0.8	10000	16000	24	131.1×10^-6	0.362
SFC-050DA2-□B-14BC	C	25	0.28	1（片側）	±0.8	10000	16000	24	154.1×10^-6	0.392
SFC-050DA2-□B-16BC	B	25	0.28	1（片側）	±0.8	10000	16000	24	138.1×10^-6	0.400
SFC-050DA2-□B-16BC	C	25	0.28	1（片側）	±0.8	10000	16000	24	160.8×10^-6	0.430
SFC-055DA2-□B-14BC	C	40	0.31	1（片側）	±0.84	10000	25000	21.5	274.0×10^-6	0.530
SFC-055DA2-□B-16BC	C	40	0.31	1（片側）	±0.84	10000	25000	21.5	280.5×10^-6	0.567
SFC-060DA2-□B-16BC	B	60	0.34	1（片側）	±0.9	10000	35000	38.2	339.4×10^-6	0.638
SFC-060DA2-□B-16BC	C	60	0.34	1（片側）	±0.9	10000	35000	38.2	398.5×10^-6	0.681

形状TYPE（B・C）はご採用いただく穴径により自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

規格表

SFC SA2 TYPE 規格表

単位：mm

型番	d1［mm］		d2［mm］		D	DB	N	L	LF	S	A1	A2	C	K	M	締め付けトルク［N・m］	形状TYPE
型番	最小	最大	最小	最大	D	DB	N	L	LF	S	A1	A2	C	K	M	締め付けトルク［N・m］	形状TYPE
SFC-002SA2	3	5	3	5	12	12.4	-	12.35	5.9	0.55	-	3.7	1.9	5.6	1-M1.6	0.23～0.28	C
SFC-005SA2	3	6	3	6	16	-	-	16.7	7.85	1	-	4.8	2.5	6.5	1-M2	0.4～0.5	C
SFC-010SA2	3	8	3	8	19	-	-	19.35	9.15	1.05	-	5.8（6）	3.15	8.5	1-M2.5（M2）	1.0～1.1（0.4～0.5）	C
SFC-020SA2	4	10	4	11	26	-	-	23.15	10.75	1.65	-	9.5	3.3	10.6	1-M2.5	1.0～1.1	C
SFC-025SA2	5	14	5	14	29	-	-	23.4	10.75	1.9	-	11	3.3	14.5	1-M2.5	1.0～1.1	C
SFC-030SA2	5	10	5	10	34	-	21.6	27.3	12.4	2.5	8	-	3.75	14.5	1-M3	1.5～1.9	A
	5	10	10を超え	16			21.6				8	12.5					B
	10を超え	14	10を超え	16			-				-	12.5					C
SFC-035SA2	6	16	6	19	39	-	-	34	15.5	3	-	14	4.5	17	1-M4	3.4～4.1	C
SFC-040SA2	8	15	8	15	44	-	29.6	34	15.5	3	11	-	4.5	19.5	1-M4	3.4～4.1	A
	8	15	15を超え	24			29.6				11	17					B
	15を超え	19	15を超え	24			-				-	17					C

・形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
・DB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
・クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
・SFC-010の（）内の数値は、d1またはd2がφ8（直径8mm）の場合の値となります。
・上記以外の型番についてはカタログをご参照ください。

SFC DA2 TYPE 規格表

単位：mm

型番	形状 TYPE	d1		d2		D	DB	N	L	LF	LP	S	A1	A2	C	d3	K	M 数量-呼び	締め付けトルク［N・m］
型番	形状 TYPE	最小	最大	最小	最大	D	DB	N	L	LF	LP	S	A1	A2	C	d3	K	M 数量-呼び	締め付けトルク［N・m］
SFC-002DA2	C	3	5	3	5	12	12.4	-	15.7	5.9	2.8	0.55	-	3.7	1.9	5.2	5.6	1-M1.6	0.23～0.28
SFC-005DA2	C	3	6	3	6	16	-	-	23.2	7.85	5.5	1	-	4.8	2.5	6.5	6.5	1-M2	0.4～0.5
SFC-010DA2	C	3	8	3	8	19	-	-	25.9	9.15	5.5	1.05	-	5.8（6）	3.15	8.5	8.5	1-M2.5（M2）	1.0～1.1 （0.4～0.5）
SFC-020DA2	C	4	10	4	11	26	-	-	32.3	10.75	7.5	1.65	-	9.5	3.3	10.6	10.6	1-M2.5	1.0～1.1
SFC-025DA2	C	5	14	5	14	29	-	-	32.8	10.75	7.5	1.9	-	11	3.3	15	14.5	1-M2.5	1.0～1.1
SFC-030DA2	A	5	10	5	10	34	-	21.6	37.8	12.4	8	2.5	8	-	3.75	15	14.5	1-M3	1.5～1.9
	B	5	10	10を超え	16	34	-	21.6	37.8	12.4	8	2.5	8	12.5	3.75	15	14.5	1-M3	1.5～1.9
	C	10を超え	14	10を超え	16	34	-	-	37.8	12.4	8	2.5	-	12.5	3.75	15	14.5	1-M3	1.5～1.9
SFC-035DA2	C	6	16	6	19	39	-	-	48	15.5	11	3	-	14	4.5	17	17	1-M4	3.4～4.1
SFC-040DA2	A	8	15	8	15	44	-	29.6	48	15.5	11	3	11	-	4.5	20	19.5	1-M4	3.4～4.1
	B	8	15	15を超え	24	44	-	29.6	48	15.5	11	3	11	17	4.5	20	19.5	1-M4	3.4～4.1
	C	15を超え	19	15を超え	24	44	-	-	48	15.5	11	3	-	17	4.5	20	19.5	1-M4	3.4～4.1
SFC-050DA2	A	8	19	8	19	56	-	38	59.8	20.5	14	2.4	14.5	-	6	26	26	1-M5	7.0～8.5
	B	8	19	19を超え	30	56	-	38	59.8	20.5	14	2.4	14.5	22	6	26	26	1-M5	7.0～8.5
	C	19を超え	25	19を超え	30	56	-	-	59.8	20.5	14	2.4	-	22	6	26	26	1-M5	7.0～8.5
SFC-055DA2	C	10	30	10	30	63	-	-	68.7	24	15.5	2.6	-	23	7.75	31	31	1-M6	14～15
SFC-060DA2	A	11	24	11	24	68	-	46	73.3	25.2	16.5	3.2	17.5	-	7.75	31	31	1-M6	14～15
	B	11	24	24を超え	35	68	-	46	73.3	25.2	16.5	3.2	17.5	26.5	7.75	31	31	1-M6	14～15
	C	24を超え	30	24を超え	35	68	-	-	73.3	25.2	16.5	3.2	-	26.5	7.75	31	31	1-M6	14～15
SFC-080DA2	C	18	35	18	40	82	-	-	98	30	22	8	-	28	9	40	38	1-M8	27～30
SFC-090DA2	C	25	40	25	45	94	-	-	98.6	30	22	8.3	-	34	9	47	42	1-M8	27～30
SFC-100DA2	C	32	45	32	45	104	-	-	101.6	30	22	9.8	-	39	9	50	48	1-M8	27～30

形状TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
K寸法は、エレメント内径の寸法です。この値を超えるd2寸法の場合、d2側のハブに軸はLF寸法までしか挿入できません。
クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
SFC-010の（）内の数値は、d1またはd2がφ8mmの場合の値となります。

SFC SA2 BC TYPE 規格表

単位：mm

型番	d2	W	T	WA	LA	Da	DA	LL	D	L	LF	C	A1	A2	M 数量-呼び
SFC-040SA2-□B-11BC	11	4	12.2	18	16	17	22	44	44	34	15.5	4.5	11	17	1-M4
SFC-050SA2-□B-11BC	11	4	12.2	18	16	17	22	48.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-14BC	14	4	15.1	24	19	22	28	53.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-16BC	16	5	17.3	24	29	26	30	63.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-055SA2-□B-14BC	14	4	15.1	24	19	22	28	56.6	63	50.6	24	7.75	-	23	1-M6
SFC-055SA2-□B-16BC	16	5	17.3	24	29	26	30	66.6	63	50.6	24	7.75	-	23	1-M6
SFC-060SA2-□B-16BC	16	5	17.3	24	29	26	30	69.6	68	53.6	25.2	7.75	17.5	26.5	1-M6

・上記以外の寸法につきましては、シングルエレメントタイプ SFC（SA2）の寸法をご参照ください。

SFC DA2 BC TYPE 規格表

単位：mm

型番	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M 数量-呼び
SFC-040DA2-□B-11BC	11	4	12.2	18	16	17	22	58	44	48	15.5	4.5	11	17	1-M4
SFC-050DA2-□B-11BC	11	4	12.2	18	16	17	22	64.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-14BC	14	4	15.1	24	19	22	28	69.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-16BC	16	5	17.3	24	29	26	30	79.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-055DA2-□B-14BC	14	4	15.1	24	19	22	28	74.4	63	68.7	24	7.75	-	23	1-M6
SFC-055DA2-□B-16BC	16	5	17.3	24	29	26	30	84.7	63	68.7	24	7.75	-	23	1-M6
SFC-060DA2-□B-16BC	16	5	17.3	24	29	26	30	89.3	68	73.3	25.2	7.75	17.5	26.5	1-M6

・上記以外の寸法につきましては、ダブルエレメントタイプ SFC（DA2）の寸法をご参照ください。

キー溝規格

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

許容偏心範囲

(mm)

テーパアダプタ側サイズ

(mm)

キー溝規格

ディスク仕様

許容偏角詳細

(deg)

RoHS2（10物質）?

最小発注数量

3	4	～1.00	12	0.25	15.7	0.07X10^-6	0.03	0.5	0.08	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
3	5	～1.00	12	0.25	15.7	0.07×10^-6	0.03	0.5	0.08	0.02～0.2	-	-	ダブル	-	対応	1個
4	4	～1.00	12	0.25	15.7	0.07×10^-6	0.03	0.5	0.08	0.02～0.2	-	-	ダブル	-	対応	1個
4	5	～1.00	12	0.25	15.7	0.07×10^-6	0.03	0.5	0.08	0.02～0.2	-	-	ダブル	-	対応	1個
5	5	～1.00	12	0.25	15.7	0.07×10^-6	0.03	0.5	0.08	0.02～0.2	-	-	ダブル	-	対応	1個
3	3	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
3	4	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
3	5	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
4	4	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
4	5	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
5	5	～1.00	12	0.25	12.35	0.06×10^-6	0.01	0.5	0.04	0.02未満	-	-	シングル	-	対応	1個
3	3	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
3	4	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
3	5	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
3	6	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
4	4	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
4	5	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
4	6	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
5	5	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
5	6	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
6	6	～1.00	16	0.6	23.2	0.37×10^-6	0.05	0.5	0.1	0.02～0.2	-	-	ダブル	0.5(片側)	対応	1個
3	3	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
3	4	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
3	5	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
3	6	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
4	4	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
4	5	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
4	6	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
5	5	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
5	6	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
6	6	～1.00	16	0.6	16.7	0.26×10^-6	0.02	0.5	0.05	0.02～0.2	-	-	シングル	-	対応	1個
3	3	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	4	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	5	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	6	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	6.35	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	7	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
3	7	～1.00	19	1	24	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
3	8	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	4	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	5	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	5	～1.00	19	1	29	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
4	5	～1.00	19	1	32	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
4	6	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	6	～1.00	19	1	24	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
4	6	～1.00	19	1	32	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
4	6.35	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	7	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	8	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
4	8	～1.00	19	1	26	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
4	8	～1.00	19	1	32	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	5	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
5	5	～1.00	19	1	36	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	5	～1.00	19	1	37	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	5	～1.00	19	1	39	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	6	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
5	6	～1.00	19	1	32	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	6	～1.00	19	1	37	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	-	対応	1個
5	6.35	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個
5	7	～1.00	19	1	25.9	0.80×10^-6	0.11	1	0.2	0.02～0.2	-	-	ダブル	1(片側)	対応	1個

通常単価(税別) (税込単価)	通常出荷日

9,683円 ( 10,651円 )	21日目
10,047円 ( 11,052円 )	在庫品1日目当日出荷可能
9,114円 ( 10,025円 )	21日目
9,114円 ( 10,025円 )	21日目
9,114円 ( 10,025円 )	21日目
7,929円 ( 8,722円 )	21日目
7,929円 ( 8,722円 )	21日目
7,929円 ( 8,722円 )	21日目
8,996円 ( 9,896円 )	21日目
8,358円 ( 9,194円 )	21日目
7,929円 ( 8,722円 )	21日目
7,926円 ( 8,719円 )	21日目
7,841円 ( 8,625円 )	21日目
8,502円 ( 9,352円 )	21日目
8,197円 ( 9,017円 )	21日目
8,746円 ( 9,621円 )	21日目
8,746円 ( 9,621円 )	21日目
9,319円 ( 10,251円 )	21日目
9,920円 ( 10,912円 )	21日目
9,740円 ( 10,714円 )	21日目
9,211円 ( 10,132円 )	在庫品1日目当日出荷可能
7,227円 ( 7,950円 )	21日目
7,227円 ( 7,950円 )	21日目
7,227円 ( 7,950円 )	21日目
8,369円 ( 9,206円 )	21日目
7,675円 ( 8,443円 )	21日目
8,023円 ( 8,825円 )	21日目
7,675円 ( 8,443円 )	21日目
8,327円 ( 9,160円 )	21日目
8,023円 ( 8,825円 )	21日目
7,497円 ( 8,247円 )	21日目
7,062円 ( 7,768円 )	9日目
7,062円 ( 7,768円 )	9日目
7,660円 ( 8,426円 )	9日目
7,062円 ( 7,768円 )	9日目
7,062円 ( 7,768円 )	9日目
7,062円 ( 7,768円 )	9日目
10,034円 ( 11,037円 )	18日目
7,501円 ( 8,251円 )	9日目
7,355円 ( 8,091円 )	9日目
8,131円 ( 8,944円 )	在庫品1日目当日出荷可能
10,034円 ( 11,037円 )	18日目
10,034円 ( 11,037円 )	18日目
6,893円 ( 7,582円 )	在庫品1日目当日出荷可能
10,034円 ( 11,037円 )	18日目
10,034円 ( 11,037円 )	18日目
8,131円 ( 8,944円 )	9日目
7,965円 ( 8,762円 )	9日目
8,353円 ( 9,188円 )	在庫品1日目当日出荷可能
10,034円 ( 11,037円 )	18日目
10,034円 ( 11,037円 )	18日目
7,835円 ( 8,619円 )	在庫品1日目当日出荷可能
10,034円 ( 11,037円 )	18日目
10,034円 ( 11,037円 )	18日目
10,034円 ( 11,037円 )	18日目
8,501円 ( 9,351円 )	在庫品1日目当日出荷可能
10,034円 ( 11,037円 )	18日目
11,404円 ( 12,544円 )	18日目
7,835円 ( 8,619円 )	9日目
7,342円 ( 8,076円 )	9日目

...

基本情報

基本情報

【特長】
・小・中容量用モデルで、高強度の高力アルミ合金と軸径連動のハブ外径により、高加速運転に最適な超低慣性を実現しました。ご採用いただく穴径の組み合わせによって、3パターンの形状が存在します。
・軸への締結はシングルクランプ方式。クランプハブは衝撃・振動に強く、確実な締結が可能なうえ、組み付け時間を大幅に短縮できます。専用治具で心出しを行っているため、極めて高い同心度を確保しています。
・テーパ軸、全長指定、キー溝加工など、豊富なオプションをご用意しました。オプション同士の組み合わせも可能ですので、ご要望の仕様をお届けします。
【用途】
・NC 旋盤／マシニングセンタ／チップマウンタ／アクチュエータ／スカラロボット／半導体製造装置

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

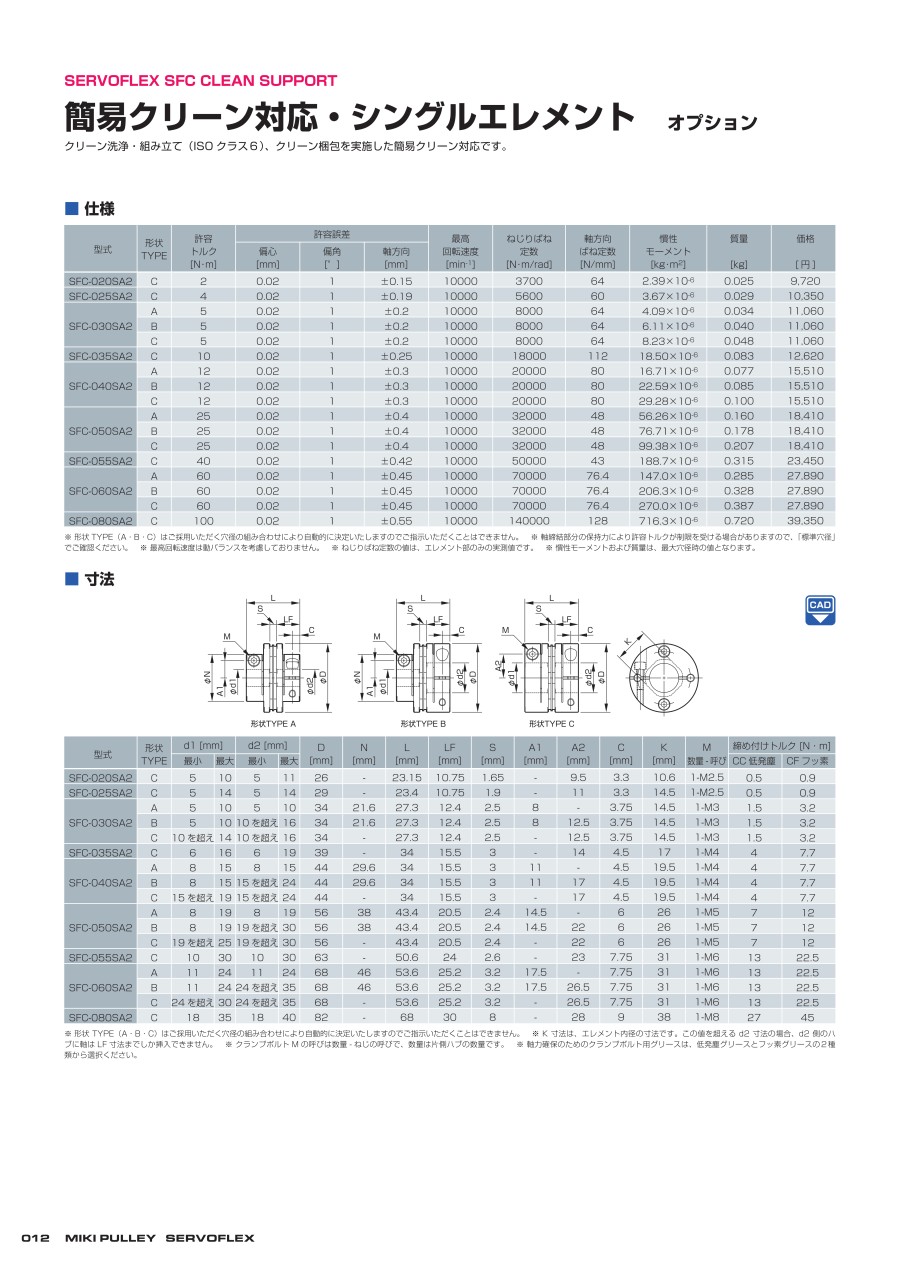

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリング。ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。
酒井製作所
精密軸継手-板ばね式 LAD-Cシリーズ
自在性に優れ、ダブルボルトクランプ仕様とノン・バックラッシ構造の相乗効果により高精度な回転伝達が可能です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サーボフレックス SFCのレビュー

4.6平均満足度：4.66件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

ボールねじを直接駆動するカップリングに使用

満足度：4.02021/08/04

ボールねじを直接駆動するカップリングに、このサーボフレックスを使用しました。これまでは、一体型の商品を使ったことはありま...もっと読む

1人が参考にしています。

生産設備駆動軸と従動軸の連結に

満足度：5.02019/04/23

サーボモーターとボールねじの連結に使用しています。性能やブランドを考慮し平素から三木プーリのカップリングを利用することが...もっと読む

1人が参考にしています。

測定装置に使用しています

満足度：4.02022/06/22

顧客からの依頼により、新規に設計、製作した機械の性能測定装置とのつなぎに使用しています。機械により軸径、軸の形状が異なる...もっと読む

0人が参考にしています。

生産設備装置に使用

満足度：5.02021/12/21

当社で使用している生産設備装置に使用しています。生産設備装置のギヤーボックスとシャフトをつなぐ部分に元々使用していた物を...もっと読む

0人が参考にしています。

性能試験の連結に使用

満足度：5.02021/11/15

サーボモーターと試験用の小型ポンプの連結に使用しています。平素から三木のカップリングは性能良いので利用することが多いです...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品サーボフレックス SFC	精密軸継手-板ばね式 LAS-Cシリーズ	精密軸継手-板ばね式 LCD-Bシリーズ	ディスク形カップリングセットスクリュータイプ SHDW	ディスク形カップリングクランピングタイプ（ダブルディスク）SDWC	精密軸継手-板ばね式 LCD-T7シリーズ
メーカー	三木プーリ	酒井製作所	酒井製作所	SUNGIL（ソンイル）	SUNGIL（ソンイル）	酒井製作所
通常価格	6,235円-	3,318円 -	9,131円 -	8,100円 -	2,742円 -	19,057円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	7日目〜	6日目〜	在庫品1日目〜	38日目
用途	サーボモータ / ステッピングモータ / エンコーダ	標準 / サーボモータ / パルスモーター / エンコーダ	標準 / サーボモータ / パルスモーター	サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ	標準 / サーボモータ / パルスモーター
種類	板ばねタイプ	精密バネ軸継手	精密バネ軸継手	ディスクタイプ	ディスクタイプ	精密バネ軸継手
本体材質	アルミニウム	A2017	S45C	アルミニウム	アルミニウム	S45C
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
最高回転数（範囲）(r/min)	7,001～10,000	10,001～30,000	10,001～30,000	-	7,001～10,000	10,001～30,000
