LEDドーム照明（面発光） LDM2シリーズ

カタログ

通常単価(税別): 133,000円～322,996円

税込単価: 146,300円～355,296円

通常出荷日：5日目～10日目

円錐形状の発光面から拡散光を照射。【特長】・LEDからの照射光を導光拡散板に通過させ、広い発光面からワ...

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LDM2-50RD2/SW2

LDM2-90SW2

製品仕様

型番	LED発光色	消費電力	ピーク発光波長/相関色温度	推奨電源	質量
LDM2-50RD2	赤色	24V/3.6W	630nm	PD3 CC-ST-1024 PSB POD^※	100g
LDM2-50SW2	白色	24V/5.0W	5,500K	PD3 CC-ST-1024 PSB POD^※	100g
LDM2-90SW2	白色	24V/18W	5,500K	PD3 PSB POD^※	500g

※ PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

構成例（LDM2-90）

型番リスト

表示件数

型番

LDM2-50RD2

LDM2-50SW2

LDM2-90SW2

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

内径寸法

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

ピーク発光波長

(nm)

最小発注数量

赤色	30.1～50	50	3.1～4	3.6	11	30.1～40	40	630	1個
白色	30.1～50	50	4.1～5	5	11	30.1～40	40	-	1個
白色	80.1～100	94	10.1～20	18	16	40.1～70	70	-	1個

通常単価(税別) (税込単価)	通常出荷日

133,000円 ( 146,300円 )	5日目
160,998円 ( 177,098円 )	5日目
322,996円 ( 355,296円 )	10日目

詳細情報

基本情報

基本情報

円錐形状の発光面から拡散光を照射。
【特長】
・LEDからの照射光を導光拡散板に通過させ、広い発光面からワーク全体を包み込むように均一拡散光を照射。
【用途】
・光沢表面、曲面、凸凹面の外観・印字・色判別検査／ハンダ検査／金属部品の表面検査／缶底の印字検査／光沢ワークの文字認識など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

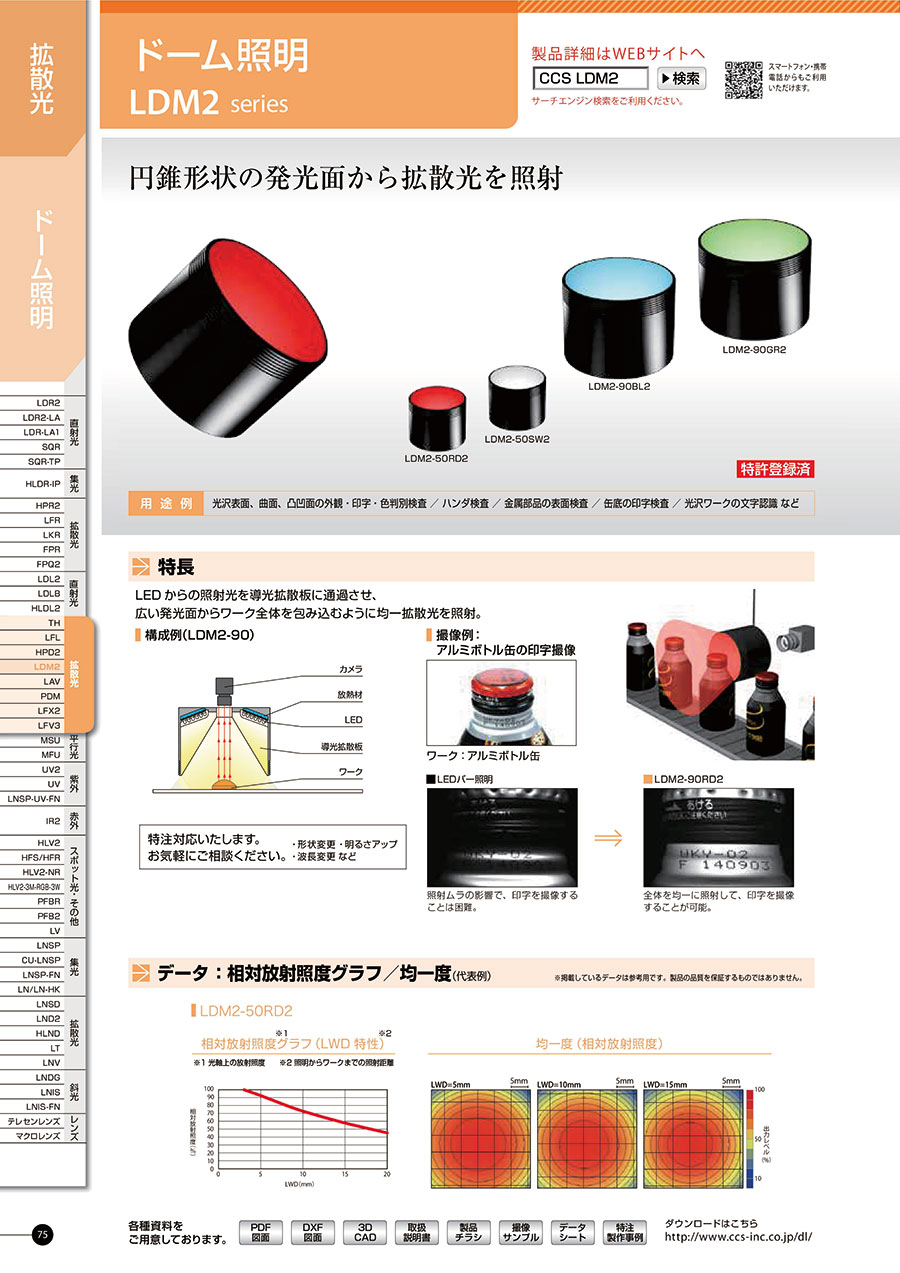

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
