コガネイ

無接点センサスイッチ ZG530シリーズ

Name: 無接点センサスイッチ ZG530シリーズ
Brand: コガネイ
SKU: 221000001411
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 402円～3,210円

税込単価: 442円～3,531円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

コガネイエアシリンダに最適な二線式の無接点センサスイッチ。【特長】・対応シリンダ：スリムシリンダ、ツ...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

コガネイ

無接点センサスイッチ ZC130シリーズ

通常価格(税別)： 231円 (税込価格：254円)

通常出荷日：在庫品1日目

よく一緒に見られています

コガネイ

有接点センサスイッチ CS3Mシリーズ

通常価格(税別)： 2,568円 (税込価格：2,825円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

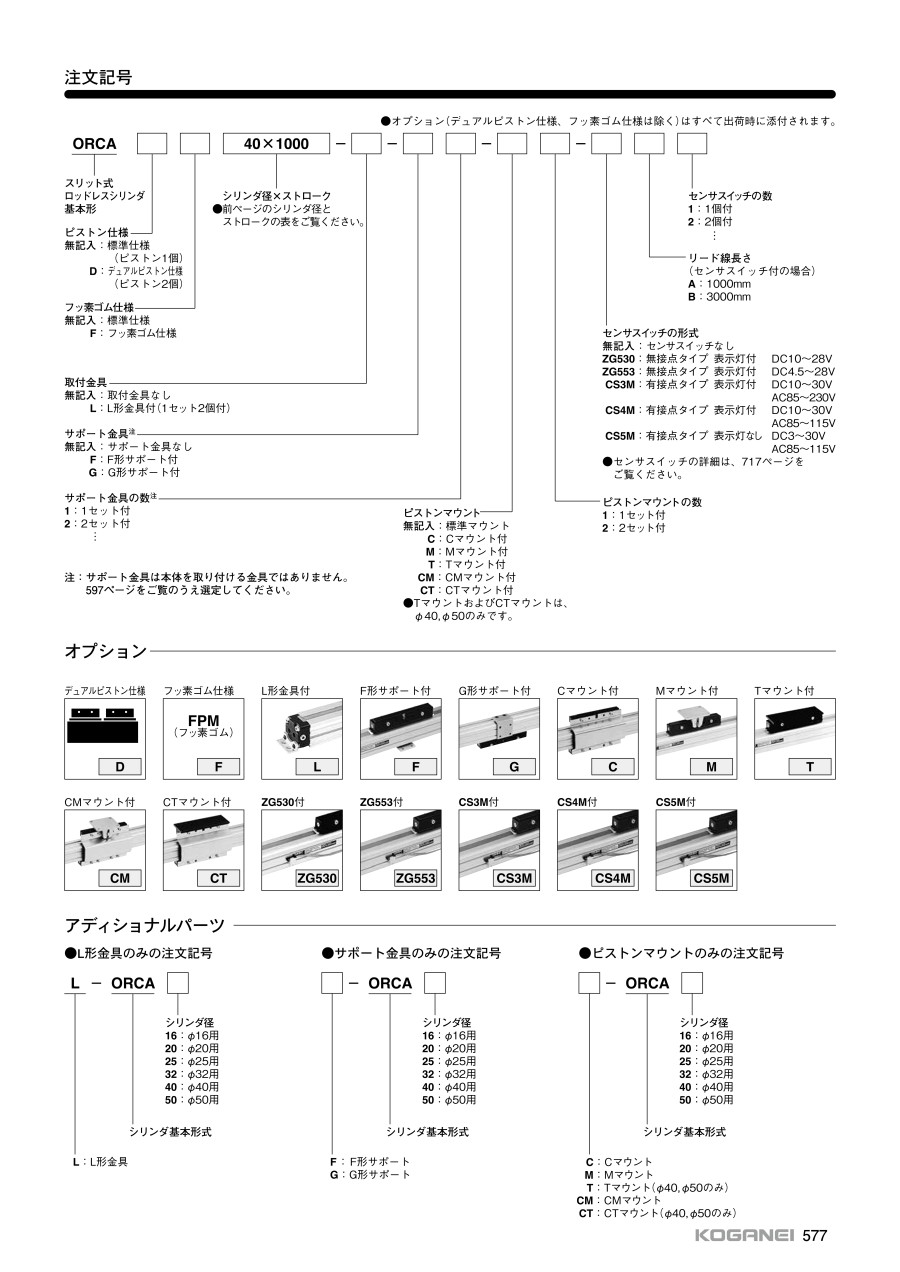

カタログ

商品情報

外形図

寸法図

製品仕様

ロボットケーブルを標準装備^注1
（注1）ロボットケーブルに使用されているものと同じ導体を使用しているため、耐屈曲性に優れている。

外観

内部回路

項目		形式
項目		ZG530□
配線方式		2線式
電源電圧		-
負荷電圧		DC10～28V
負荷電流		4～50mA
消費電流		-
内部降下電圧^注1		4.5V MAX.
漏れ電流		1mA MAX.（DC24V、25℃にて）
応答時間		1ms MAX.
絶縁抵抗		100MΩ MIN. （DC500V メガーにて、ケース-リード線端末間）
耐電圧		AC500V（50/60Hz）1分間（ケース-リード線端末間）
耐衝撃^注2		294.2m/s²（非繰返し）
耐振動^注2		88.3m/s²（複振幅1.5mm・10～55Hz）
保護構造		IP67（IEC規格）、JIS C0920（防浸形）
作動表示		ON時赤色LEDインジケータ点灯
リード線^注3		PVC 0.2SQ×2芯×
周囲温度		0～+60℃
保存温度範囲		-10～+70℃
質量		20g（リード線長さA：1,000mmの場合）

注1：内部下降電圧は負荷電流により変動
注2：コガネイ社試験規格による
注3：リードの長さ（A：1,000mm、B：3,000mm）

開発秘話

エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。

外形図

型番：G5-DA40、G5-DA50　A･B寸法ご参照ください。

型番リスト

表示件数

型番

種類

センサ種類

配線方式

リード線長さ

(mm)

負荷電圧範囲①

負荷電流範囲①

センサスイッチ

シリンダ径

(φ)

シリンダ種類

付属品

仕様

最小発注数量

取付部品	-	-	-	-	-	-	32	DA	-	取付バンドのみ	1個
取付部品	-	-	-	-	-	-	40	DA	-	取付バンドのみ	1個
取付部品	-	-	-	-	-	-	50	DA	-	取付バンドのみ	1個
取付部品	-	-	-	-	-	-	16	ORCA	-	取付金具のみ	1個
本体	無接点	2線式	1000	DC10～28V	DC4～50mA	-	-	-	なし	-	1個
本体	無接点	2線式	3000	DC10～28V	DC4～50mA	-	-	-	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

402円 ( 442円 )	5日目
500円 ( 550円 )	在庫品1日目当日出荷可能
402円 ( 442円 )	5日目
988円 ( 1,087円 )	在庫品1日目当日出荷可能
2,718円 ( 2,990円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コガネイエアシリンダに最適な二線式の無接点センサスイッチ。
【特長】
・対応シリンダ：スリムシリンダ、ツインポートシリンダ、GA、ORC、ORCA、ORGA、ORK、MRG、RAK、スイングシリンダ、ツイストシリンダ
・無接点二線式、負荷電圧（負荷電流）：DC10～28V（4～50mA）
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
駆動機器シリンダジョイントCJシリーズ
シリンダの軸心や平行度合わせが簡単なシリンダジョイントです。
コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無接点センサスイッチ ZG530シリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

シリンダーのセンサー

満足度：4.02018/04/29

シリンダーの前進・後退を検知するために使いましたが、取り付けやすくてよかったです。

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qセンサスイッチ接続の注意点は？

必ず負荷（PLC、リレー回路等）に接続して電源に接続してください。直接電源に接続すると過電流等が流れセンサスイッチが壊れます。
