有接点センサスイッチ ZE102シリーズ
- 通常単価(税別)
- 2,283円～2,690円
- 税込単価
- 2,511円～2,959円
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。【特長】・有接点二線式、負荷電圧（負荷電流...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

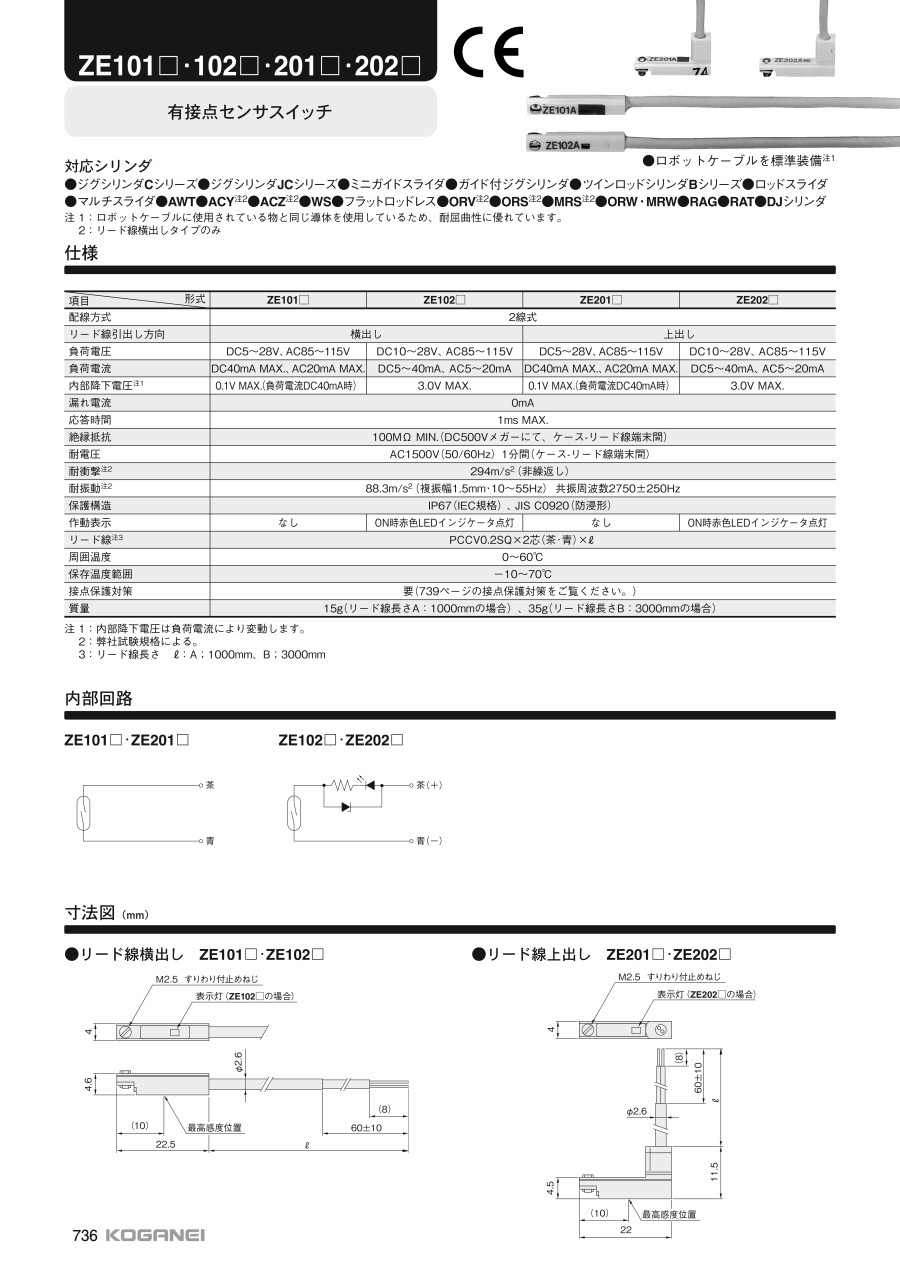

外形図
寸法図（mm）
製品仕様
ZE102の外観
ZE102の内部回路
対応シリンダ : ジグシリンダCシリーズ、ジグシリンダJCシリーズ、ミニガイドスライダ、ガイド付ジグシリンダ、ツインロッドシリンダBシリーズ、ロッドスライダ、マルチスライダ、AWT、ACY（注2）、ACZ（注2）、WS、フラットロッドレス、ORV（注2）、ORS（注2）、MRS（注2）、ORW・MRW、RAG、RAT、DJシリンダ
注1 : ロボットケーブルに使用されているものと同じ導体を使用しているため、耐屈曲性に優れている。
注2 : リード線横出しタイプのみ
| 項目 | 型番 |
|---|---|
| ZE102 | |
| 配線方式 | 2線式 |
| リード線引出し方向 | 横出し |
| 負荷電圧 | DC10～28V、AC85～115V |
| 負荷電流 | DC5～40mA、AC5～20mA |
| 内部降下電圧 注1 | 3.0V MAX. |
| 漏れ電流 | 0mA |
| 応答時間 | 1ms MAX. |
| 絶緑抵抗 | 100MΩ MIN.(DC500Vメガーにて、ケース、リード線端末間) |
| 耐電圧 | AC1500V(50 60Hz) 1分間(ケース、リード線端末間) |
| 耐衝撃 注2 | 294m s² (非繰返し) |
| 耐振動 注2 | 88.3m s² (複振幅1.5mm･10～55Hz) 共振周波数2750±250Hz |
| 保護構造 | IP67(IEC規格)、JIS C0920(防浸形) |
| 作動表示 | ON時赤色LEDインジゲータ点灯 |
| リード線 注3 | PCCV0.2Q×2芯(茶･青)× |
| 周囲温度 | 0～60℃ |
| 保存温度範囲 | -10～+70℃ |
| 接点保護対策 | 要 |
| 質量 | 15g(リード線長さA：1000mmの場合)、35g(リード線長さB：3000mmの場合) |
仕様
注1 : 内部下降電圧は負荷電流により変動
注2 : 当社試験規格による
注3 : リードの長さ（A : 1,000mm、B : 3,000mm）
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,306円 ( 2,537円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
2,283円 ( 2,511円 ) | 3日目 |
2,283円 ( 2,511円 ) | 3日目 |
詳細情報
基本情報
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。
【特長】
・有接点二線式、負荷電圧（負荷電流）：DC10～28V（DC5～40mA）、AC85～115V（AC5～20mA）。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
