ミスミ・WNMG-MG・六角形・ネガ・穴有・旋削チップ

ミスミ・WNMG-MG・六角形・ネガ・穴有・旋削チップ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
390円
税込単価
429円

【特長】・鋼・ステンレス加工用　MC1063シリーズ・ステンレスから鋼加工領域...

詳細情報を確認する

ご注意

  • 商品画像は代表例です。型番により、形状が異なる場合がございます。
  • ・「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    ・詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が3型番あります。
数量：

商品仕様

MC1063　シリーズ

MC1063　シリーズ
  • ステンレスから鋼加工領域で抜群の高品質を発揮するハイグレードシリーズ
  • 耐溶着性・耐摩耗性に優れる鋼・ステンレス加工向け切削材種を採用
  • 軽切削から荒切削まで幅広い工程で使用できる汎用性の高い3種類のブレーカを取り揃え


材種特長－MC1063－

断面組織図

断面組織図

（1）CVDコーティング

耐溶着性に優れる特殊アルミナ膜を採用
母材との密着力を強化させ耐磨耗性を向上させるTi化合物膜

（2）専用超硬合金母材

用途に合わせた独自の素材配分により、コーティングとの関係を最適化

ブレーカ特長－MC1063－

FD-軽切削

低切込みで仕上面良好

FD-軽切削

MG-中切削 ＜該当商品＞

低抵抗で摩耗に強い性能

MG-中切削

RD-荒切削

低抵抗で高送り可能

RD-荒切削

切削条件

ISO被削材系統切削速度　vc(m/min)
MK1000MC1063MTM20
MINMAXMINMAXMINMAX
P鋼SS400、S10C、SCM415など9035080300--
S45C、SCM435など6033050250105150
Mステンレス鋼マルテンサイト系（SUS304など）--15023075130
オーステナイト系（SUS301など）--9014075130
2相系（デュプレックス系）（SUS630など）--701105090
K鋳鉄ねずみ鋳鉄（fc300など）----150215

※本表は、各社カタログ及び公刊物を基に作成した資料であり、各社の承認を得たものではありません。

ブレーカ・材種各社対照表

使用
分類 		用途ミスミ 三菱
マテリアル		住友電工タンガロイ京セラ三菱日立
ツール		日本特殊
陶業		サンドビック
P
(鋼)		軽切削FASH、SA、LP、SY、CSU、LU、FE、SX、SETS、TSF、ZF、TQCQ、VF、PP、XQ、CQBE、B、BH、CEWV、WRXF、PF
中切削MAMP、MA、MHUG、GU、GE、UXTM、AM、DM、ZMHS、PSCT、AB、AH、AY、AEZ5、ZW1PM、QM、XM、XRM
荒切削RARP、GH、無記号MU、ME、MXTH、THSHT、GT、PHREGPR、XMR、HM
M
（ステンレス）		軽切削FDSH、LMSU、EFSF、SA、SSMQ、GUMP、AB、BHUL、WVMF
中切削MGMS、GM、MM、MA、ESGU、UP、EX、EGSM、STK、MUPV、DE、SEZP、WSMM、QM、XM、K
荒切削RDRM、GHMUTH、SH、TUMSAH、AEGMR

※本表は、各社カタログ及び公刊物を基に作成した資料であり、各社の承認を得たものではありません。

使用分類 ミスミ 三菱
マテリアル		住友電工タンガロイ京セラ三菱日立
ツール		日本特殊
陶業		サンドビック
P
(鋼)		MK1000MC6015
MC6025
UE6110
UE6020
UE6035
UH6400		AC8025P
AC820P		T9115
T9125		CA515
CA5515
CA525
CA5525
CR9025		CA515
CA5515
CA525
CA5525
CR9025		TM1
VM1
CP7
QM3		GC4325
GC4225
M
（ステンレス）		MC1063MC7025
MP7035
US735
VP15TF
VP20MF
MS6015		AC6030M
AC6040M
AC630M
AC830P
AC1030U		AH725
T6130
T6030
AH630
AH645		CA6515
CA6525		GM8035
GX30		QM3
TM4
DT4
DM4		GC1515
GC2015
GC2025
GC2035

※本表は、各社カタログ及び公刊物を基に作成した資料であり、各社の承認を得たものではありません。

鋼加工 切削結果

MC1063の切削性能（S45C）

MC1063の切削性能（S45C）

加工方法：外径加工　インサート：CNMG120408MG-MC1063　被削材：S45C
切削条件：vc=250mm/min　f=0.4mm/rev　ap=1.5mm、乾式

安定加工可能でトップメーカー品より長寿命！

安定加工可能でトップメーカー品より長寿命！

MC1063の使用実例と他社比較

シャフト（SNCM439）

シャフト（SNCM439）

インサート：DNMG150404MG-MC1063
切削条件：vc=150m/min、f=0.08mm/rev、ap=0.5mm、湿式

自動車部品（S53C）

自動車部品（S53C）

インサート：WNMG080412MG-MC1063
切削条件：vc=180m/min、f=0.35mm/rev、ap=0.8mm、湿式

SUS加工 切削結果

MC1063の切削性能（SUS304）

MC1063の切削性能（SUS304）

加工方法：外径加工　インサート：CNMG120408MG-MC1063　被削材：SUS304
切削条件：vc=180mm/min　f=0.4mm/rev　ap=1.5mm、乾式

磨耗・変形に強く長寿命！

磨耗・変形に強く長寿命！

MC1063の使用実例と他社比較

機械部品（SUS304）

機械部品（SUS304）

インサート：WNMG080408MG-MC1063
切削条件：vc=130m/min、f=0.4mm/rev、ap=0.5mm、湿式

測定機器部品（SUS316L）

測定機器部品（SUS316L）

インサート：TNMG160408MG-MC1063
切削条件：vc=150m/min、f=0.15mm/rev、ap=1.6mm、湿式

おすすめ商品　形状違いも多数ご用意！

ミスミ・CNMG-MA・80°ひし形・ネガ・穴有・旋削チップ

ミスミ・DNMG-MA・55°ひし形・ネガ・穴有・旋削チップ

ミスミ・SNMG-MA・四角形・ネガ・穴有・旋削チップ

ミスミ・TNMG-MA・三角形・ネガ・穴有・旋削チップ

ミスミ・VNMG-MA・35°ひし形・ネガ・穴有・旋削チップ

ステンレス加工もする方に！　より高品質なシリーズもご用意！

ミスミ・CNMG-MG・80°ひし形・ネガ・穴有・旋削チップ

ミスミ・DNMG-MG・55°ひし形・ネガ・穴有・旋削チップ

ミスミ・SNMG-MG・四角形・ネガ・穴有・旋削チップ

ミスミ・TNMG-MG・三角形・ネガ・穴有・旋削チップ

ミスミ・VNMG-MG・35°ひし形・ネガ・穴有・旋削チップ

ミスミ・WNMG-MG・六角形・ネガ・穴有・旋削チップ

型番リスト

表示件数
  • 1
    • 型番
    WNMG080404MG-MC1063WNMG080404MG-MC1063
    WNMG080408MG-MC1063WNMG080408MG-MC1063
    WNMG080412MG-MC1063WNMG080412MG-MC1063

    コーナーR（ノーズR）

    (mm)

    		最小発注数量
    0.4
    10個
    0.8
    10個
    1.2
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    390円
    ( 429円 )
    在庫品1日目当日出荷可能
    390円
    ( 429円 )
    在庫品1日目当日出荷可能
    390円
    ( 429円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・鋼・ステンレス加工用　MC1063シリーズ
    ・ステンレスから鋼加工領域で抜群の高品質を発揮するハイグレードシリーズ
    ・耐溶着性・耐摩耗性に優れる鋼・ステンレス加工向け切削材種を採用
    ・軽加工から荒加工まで幅広い工程で使用できる汎用性の高い3種類のブレーカを取揃え
    ※こちらの商品ページは中切削用になります。
    軽切削はこちら！
    荒切削はこちら！

    ご注意

    • 商品画像は代表例です。型番により、形状が異なる場合がございます。
    • ・「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      ・詳細は「切削工具データダウンロードサービス」ページからご確認ください。

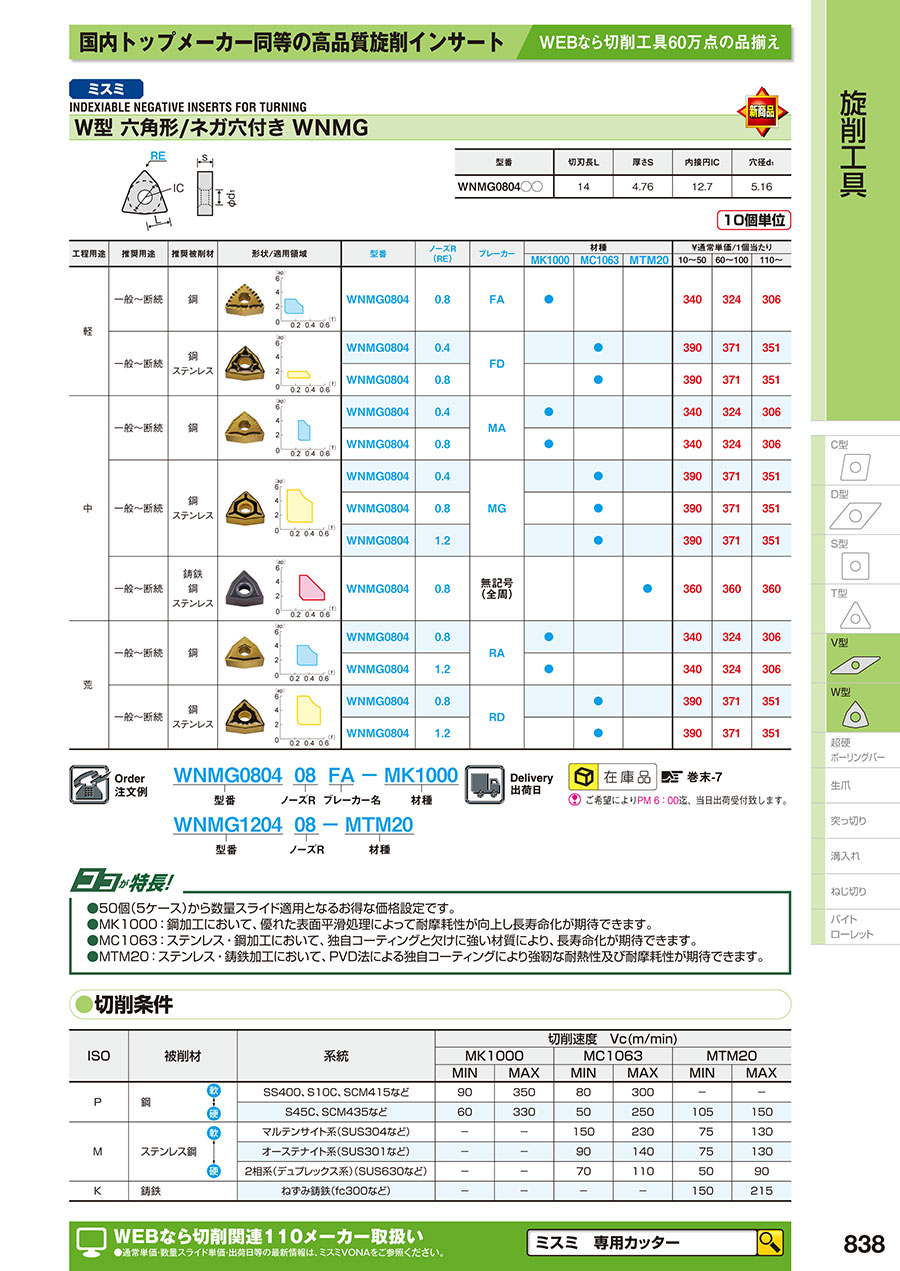

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    838

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
