ミスミ

超硬段付ドリル寸法指定タイプ

通常単価(税別): -

税込単価: -

通常出荷日：5日目～8日目

【特長】・自由指定の段付ドリルネジレ刃に先端径・大口径寸法指定タイプの通常シャンクタイプが新登場！

詳細を確認

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

推奨切削条件

型番 C-STDRF

被削材		機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
切削速度		40～60（m/min）		30～50（m/min）		20～40（m/min）
直径D	大径D₁	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
3.4	6	0.06	2120	0.06	1590	0.06	1060
4.3	7	0.10	1820	0.10	1360	0.10	910
5.1	8	0.10	1590	0.10	1190	0.10	800
6.8	10	0.12	1270	0.12	960	0.12	640
8.5	12	0.16	1060	0.16	800	0.16	530
10.3	14	0.20	910	0.20	680	0.20	450

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

C-STDRF3-[1-2/0.01]-[3-6/1]-[60,90,120]-[1.01-2.9/0.01]-[5-15/1]

C-STDRF4-[1.5-3/0.01]-[3-8/1]-[60,90,120]-[1.51-3.9/0.01]-[5-20/1]

C-STDRF6-[2.5-5/0.01]-[3-12/1]-[60,90,120]-[2.51-5.9/0.01]-[5-31/1]

C-STDRF8-[4-7/0.01]-[5-18/1]-[60,90,120]-[4.01-7.9/0.01]-[7-25/1]

C-STDRF10-[6-9/0.01]-[5-25/1]-[60,90,120]-[6.01-9.9/0.01]-[7-35/1]

C-STDRF12-[8-11/0.01]-[5-30/1]-[60,90,120]-[8.01-11.9/0.01]-[7-40/1]

C-STDRF14-[10-13/0.01]-[5-40/1]-[60,90,120]-[10.01-13.9/0.01]-[7-55/1]

C-STDRF16-[12-15/0.01]-[5-50/1]-[60,90,120]-[12.01-15.9/0.01]-[7-70/1]

C-STDRF20-[14-19/0.01]-[5-60/1]-[60,90,120]-[14.01-19.9/0.01]-[7-80/1]

全長

(mm)

シャンク径、MTNo

先端径D

(mm)

段付長さℓ

(mm)

両角θ

(°)

大径D1

(mm)

溝長ℓ1

(mm)

シャンク径公差（mｍ）

(mm)

最小発注数量

40	3	1 ～ 2	3 ～ 6	60 ～ 120	1.01 ～ 2.9	5 ～ 15	-	1個
50	4	1.5 ～ 3	3 ～ 8	60 ～ 120	1.51 ～ 3.9	5 ～ 20	-0.008～0	1個
60	6	2.5 ～ 5	3 ～ 12	60 ～ 120	2.51 ～ 5.9	5 ～ 31	-0.008～0	1個
60	8	4 ～ 7	5 ～ 18	60 ～ 120	4.01 ～ 7.9	7 ～ 25	-0.009～0	1個
80	10	6 ～ 9	5 ～ 25	60 ～ 120	6.01 ～ 9.9	7 ～ 35	-0.009～0	1個
80	12	8 ～ 11	5 ～ 30	60 ～ 120	8.01 ～ 11.9	7 ～ 40	-0.011～0	1個
100	14	10 ～ 13	5 ～ 40	60 ～ 120	10.01 ～ 13.9	7 ～ 55	-0.011～0	1個
120	16	12 ～ 15	5 ～ 50	60 ～ 120	12.01 ～ 15.9	7 ～ 70	-0.011～0	1個
150	20	14 ～ 19	5 ～ 60	60 ～ 120	14.01 ～ 19.9	7 ～ 80	-0.013～0	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	7日目

基本情報

【特長】
・自由指定の段付ドリルネジレ刃に先端径・大口径寸法指定タイプの通常シャンクタイプが新登場！

外形図

超硬段付ドリル寸法指定・ロングシャンクタイプ:関連画像

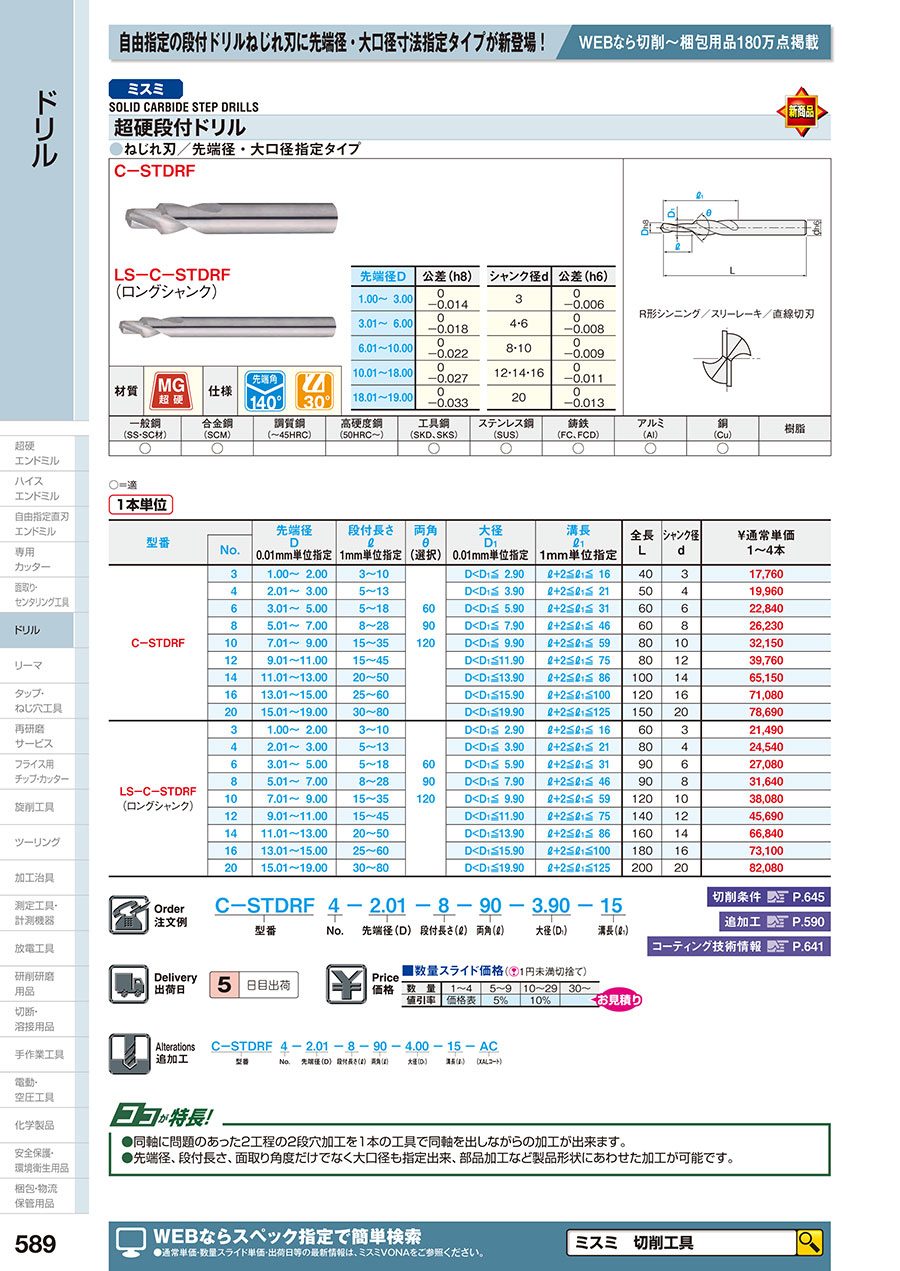

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
