TiAlNコート粉末ハイス鋼ドリルステンレス加工用/エンドミルシャンク/スタブ

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（40件）

通常単価(税別): 510円～4,280円

税込単価: 561円～4,708円

【特長】・ステンレス鋼の穴あけ加工に適したコーティング付のエンドミルシャンクド...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
粉末ハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
直径公差 (mm)
h7
CAM・工具管理ソフト用データ
tebis / zoller
シャンク径公差 (mm)
h6
コーティング有無
有
シンニング詳細
ノッチ形
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が77型番あります。

商品仕様
型番リスト
詳細情報

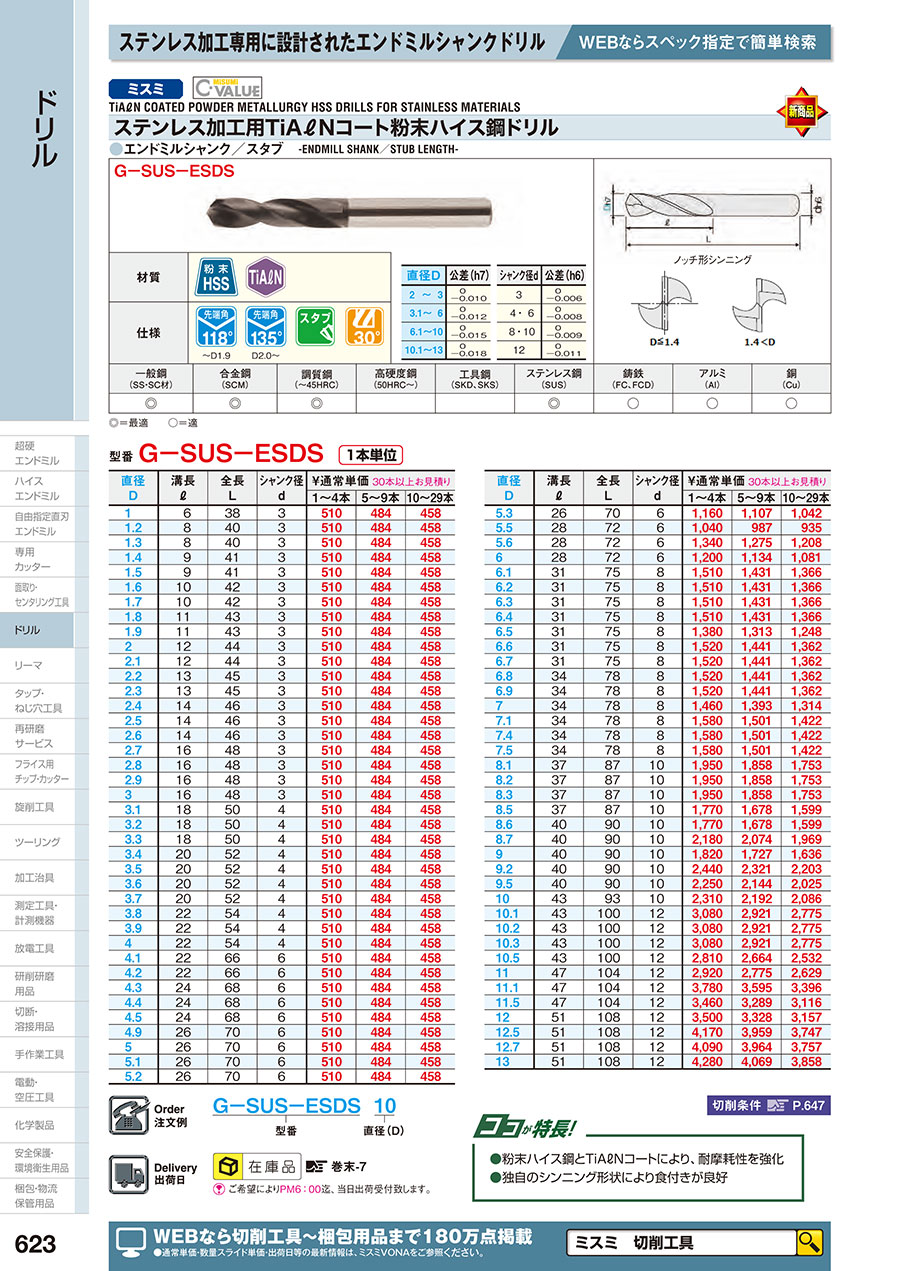

カタログ

商品仕様

外形図

ステンレス加工用ＴｉＮコートハイス鋼ドリルエンドミルシャンク／スタブ:関連画像

推奨切削条件

型番 G-SUS-ESDS

被削材	V=切削速度（m/min） N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	刃径D=2		3		4		5		6		8		10		12
一般鋼（S45C, S50C, S55C等）	V=36	N=5800 f=0.06	41	4300 0.12	40	3200 0.15	41	2600 0.18	40	2100 0.2	40	1600 0.24	41	1300 0.27	41	1100 0.29
調質鋼（HPM, NAK等）	V=30	N=4700 f=0.05	33	3500 0.09	33	2600 0.13	33	2100 0.16	32	1700 0.18	33	1300 0.2	31	1000 0.24	32	850 0.26
鋳鉄	V=41	N=6500 f=0.08	46	4900 0.14	45	3600 0.18	46	2900 0.21	45	2400 0.25	45	1800 0.29	47	1500 0.32	45	1200 0.36
アルミ	V=66	N=10500 f=0.17	99	10500 0.27	100	8000 0.33	100	6500 0.39	98	5200 0.46	110	4200 0.51	110	3400 0.61	100	2700 0.73
ステンレス合金（SUS304）	V=16	N=2600 f=0.04	17	1800 0.05	16	1300 0.07	16	1050 0.09	17	900 0.1	16	650 0.14	17	550 0.17	17	450 0.2
ステンレス合金（SUS420, SUS440）	V=19	N=3100 f=0.08	20	2100 0.09	20	1600 0.11	20	1250 0.17	20	1050 0.19	20	800 0.26	20	630 0.33	20	530 0.39

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

最小発注数量

1	6	38	3	118	1個
1.2	8	40	3	118	1個
1.3	8	40	3	118	1個
1.4	9	41	3	118	1個
1.5	9	41	3	118	1個
1.6	10	42	3	118	1個
1.7	10	42	3	118	1個
1.8	11	43	3	118	1個
1.9	11	43	3	118	1個
2	12	44	3	135	1個
2.1	12	44	3	135	1個
2.2	13	45	3	135	1個
2.3	13	45	3	135	1個
2.4	14	46	3	135	1個
2.5	14	46	3	135	1個
2.6	14	46	3	135	1個
2.7	16	48	3	135	1個
2.8	16	48	3	135	1個
2.9	16	48	3	135	1個
3	16	48	3	135	1個
3.1	18	50	4	135	1個
3.2	18	50	4	135	1個
3.3	18	50	4	135	1個
3.4	20	52	4	135	1個
3.5	20	52	4	135	1個
3.6	20	52	4	135	1個
3.7	20	52	4	135	1個
3.8	22	54	4	135	1個
3.9	22	54	4	135	1個
4	22	54	4	135	1個
4.1	22	66	6	135	1個
4.2	22	66	6	135	1個
4.3	24	68	6	135	1個
4.4	24	68	6	135	1個
4.5	24	68	6	135	1個
4.9	26	70	6	135	1個
5	26	70	6	135	1個
5.1	26	70	6	135	1個
5.2	26	70	6	135	1個
5.3	26	70	6	135	1個
5.5	28	72	6	135	1個
5.6	28	72	6	135	1個
6	28	72	6	135	1個
6.1	31	75	8	135	1個
6.2	31	75	8	135	1個
6.3	31	75	8	135	1個
6.4	31	75	8	135	1個
6.5	31	75	8	135	1個
6.6	31	75	8	135	1個
6.7	31	75	8	135	1個
6.8	34	78	8	135	1個
6.9	34	78	8	135	1個
7	34	78	8	135	1個
7.1	34	78	8	135	1個
7.4	34	78	8	135	1個
7.5	34	78	8	135	1個
8.1	37	87	10	135	1個
8.2	37	87	10	135	1個
8.3	37	87	10	135	1個
8.5	37	87	10	135	1個

通常単価(税別) (税込単価)	通常出荷日

510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,380円 ( 1,518円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,770円 ( 1,947円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・ステンレス鋼の穴あけ加工に適したコーティング付のエンドミルシャンクドリル
・粉末ハイス鋼とTiAℓNコートにより耐摩耗性を強化
・独自のシンニング形状により食付きが良好

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
